直径16毫米光圆传动轴三维建模作品

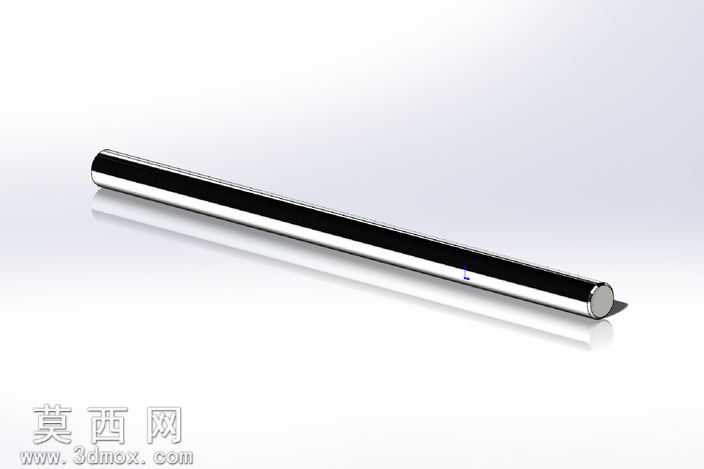

本作品为直径16毫米的光圆轴类零件三维模型，建模过程以SolidWorks为核心工具，严格遵循机械设计轴类零件的规范参数开展设计。建模初始阶段首先确定基准轴线，以右视基准面为草图绘制平面，绘制直径16毫米的标准圆形截面，通过拉伸凸台命令生成轴的基础实体，拉伸长度参考常规机械传动场景下的短轴适配尺寸，保证整体比例协调符合实际应用需求。建模过程中对轴的两端端面做了微小的倒角处理，避免实际加工后出现锐边毛刺，也符合机械装配的安全要求，倒角参数选用行业通用的C0.5规格，既不影响轴的配合精度，也能提升零件的工艺合理性。材质设置环节选用了优质碳素结构钢的材质属性，在外观渲染上还原了冷拉圆钢的金属质感，通过调整环境光、漫反射与高光参数，模拟出钢材表面经过精车加工后的光亮金属效果，表面粗糙度设置为Ra1.6，匹配普通数控车削加工的表面精度等级，渲染后的效果能够直观展现零件加工完成后的真实外观。结构设计上该轴为等直径光轴，无键槽、台阶、退刀槽等附加结构，属于结构最简单的基础传动类轴件，可用于低载荷的传动导向、支撑定位等机械场景，设计时严格控制圆柱度公差，保证整根轴的直径一致性，避免出现锥度、椭圆度等形位误差，确保后续装配时能够与轴承、轴套等配件顺畅配合。设计思路围绕通用基础机械零件的标准化建模展开，没有添加冗余的自定义结构，所有尺寸参数均符合机械设计手册中关于16毫米直径光轴的常规规格，既可以作为独立零件用于简单的机械结构中，也可以作为复杂传动系统中的基础轴件进行二次修改，用户可根据实际使用需求在该模型基础上添加键槽、卡簧槽、台阶等结构，快速适配不同的装配场景。建模过程全程保证特征参数可编辑，所有草图均为全约束状态，不存在悬空尺寸或过约束问题，方便后续对轴的长度、直径、倒角等参数进行调整修改，模型的几何拓扑结构规整，没有多余的碎面、重合实体等建模错误，可直接导入到装配体环境中进行配合装配，也可用于生成工程图纸指导数控加工生产。
