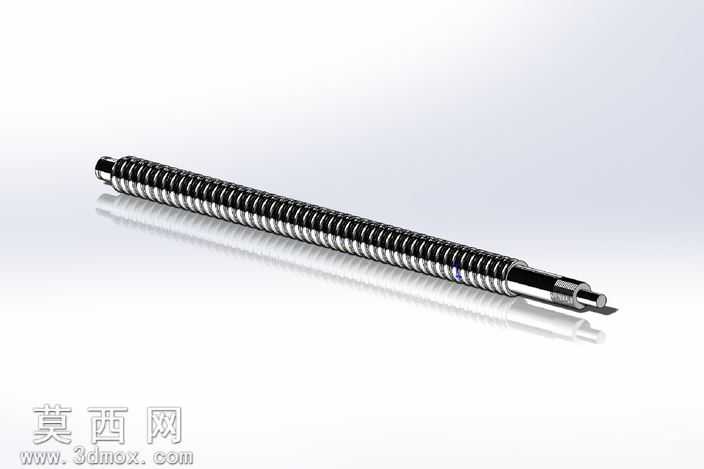

1605型滚珠丝杠三维结构设计

本款1605滚珠丝杠三维模型，针对工厂自动化直线传动场景设计，建模过程严格遵循机械设计标准，还原了滚珠丝杠的核心传动结构。建模阶段以真实1605丝杠参数为基准，公称直径16mm，导程5mm，总长度设定为300mm，首先通过旋转凸台命令生成丝杠轴基体，精准绘制螺旋滚道的截面轮廓，沿螺旋线路径扫描切除出连续光滑的滚道曲面，保证滚道的曲率半径与滚珠尺寸完全匹配，避免后续装配出现干涉问题。螺母部分同样采用参数化建模，对应丝杠滚道位置加工内螺旋滚道，同时设计了滚珠循环回流通道，还原了滚珠在滚道与回流装置之间循环滚动的结构逻辑，清晰呈现了滚珠丝杠将旋转运动转化为直线运动的核心原理。模型渲染阶段采用金属材质赋予丝杠与螺母部件，丝杠轴表面设置镀铬金属质感，模拟真实产品的表面处理工艺，滚道部分做细微的粗糙度调整，还原机加工后的表面纹理，螺母部分采用调质钢材质表现，区分不同部件的材质差异，同时添加环境反射效果，让金属部件的光影表现更贴近真实工业零件的视觉效果。结构设计上，模型还原了丝杠端部的安装轴颈结构，预留了轴承安装位与锁紧结构位置，可直接适配标准支撑座的装配需求，螺母部分也预留了法兰安装孔位，方便与移动负载部件进行连接固定。设计过程中充分考虑了1605滚珠丝杠的常用应用场景，针对数控设备、自动化传动模组的使用需求，优化了滚道的接触角设计，保证模型结构符合实际产品的受力特性，所有特征参数均可编辑调整，方便使用者根据自身需求修改丝杠长度、螺母尺寸等参数，适配不同的传动行程与负载要求。模型完整呈现了滚珠丝杠的内外结构，可用于机械原理教学、自动化设备方案设计展示、传动部件选型参考等场景，能够直观展现滚珠丝杠的传动逻辑与装配关系。
