CI杆导向支撑机械构件三维设计

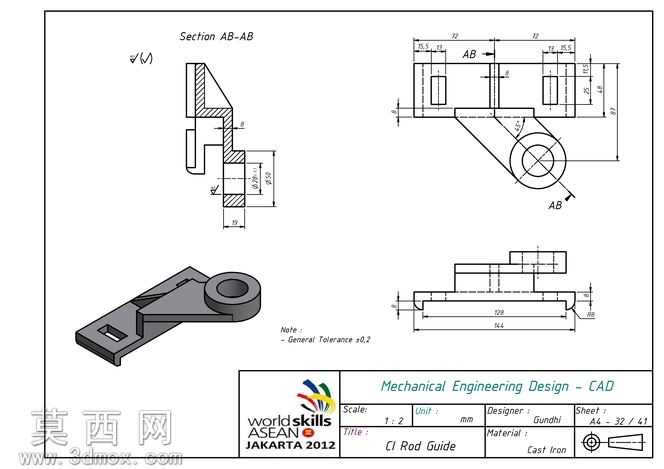

本作品为CI杆导向支撑类机械构件的三维设计成果，建模阶段严格遵循机械工程制图规范，以二维工程图的尺寸标注为核心依据，先梳理构件的整体结构逻辑：该构件由带安装槽的平板基座、斜向支撑臂、端部同轴导向环三个核心功能段组成，建模时优先绘制各功能段的基准草图，通过拉伸、切除、拔模等基础特征搭建主体框架，针对斜向支撑臂与基座、导向环的衔接位置，采用放样与圆角过渡特征处理应力集中区域，保证结构衔接的顺滑性与力学合理性。材质设定上匹配工程图标注的铸铁材质属性，在三维软件中调整材质的粗糙度、金属光泽度参数，还原铸铁零件的哑光金属质感，同时对导向环内孔、安装槽定位面等关键配合面做单独的材质面区分，模拟精加工后的表面质感，便于直观区分加工面与非加工面。结构设计层面，严格还原工程图中的形位公差要求，导向环的内孔轴线与平板基座安装面的平行度、安装槽的对称度均在建模阶段通过基准约束完成精度控制，斜向支撑臂的倾斜角度完全匹配二维图纸的剖面标注，保证构件安装后可实现对CI杆的精准导向限位，避免杆体运行过程中出现偏磨、卡滞问题。设计思路围绕构件的实际使用场景展开，平板基座上的长条形安装槽用于适配不同安装位置的固定需求，斜向支撑臂的截面采用变厚度设计，在保证结构刚性的前提下减少不必要的材料占用，端部导向环的壁厚经过受力校核，可承受杆体往复运动过程中的径向载荷，同时在导向环端部设置微小倒角，避免装配时刮伤杆体表面。建模完成后通过剖面分析工具验证AB剖面的内部结构与二维图纸完全一致，对所有锐边做0.2mm的倒角处理，符合图纸标注的通用公差要求，整体模型可直接用于后续的装配模拟、工程出图以及3D打印样件验证，能够满足机械设计教学、工装配件开发等场景的使用需求。
