钻床用多工位工件定位提升夹具结构

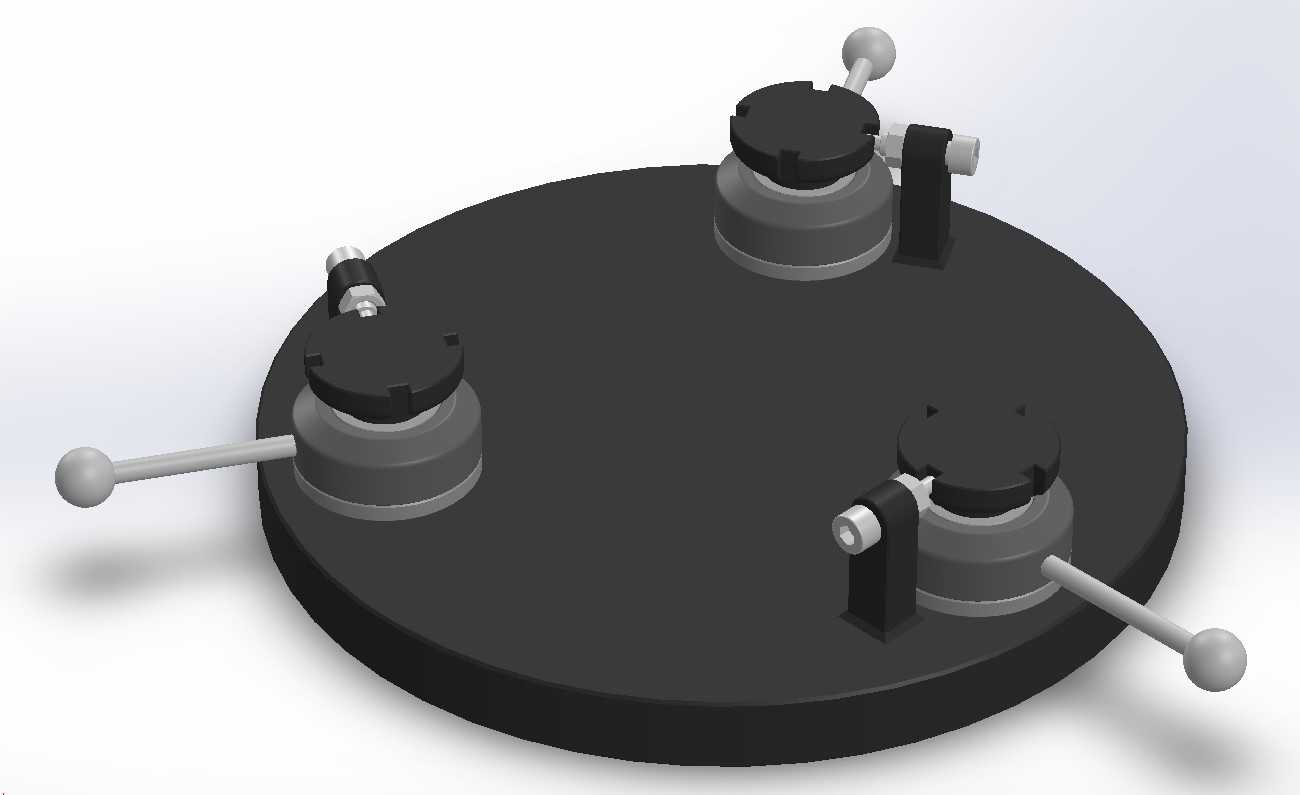

　　在批量钻削、攻丝加工场景中，工件的定位精度与装夹效率直接决定工序节拍与成品合格率，这套多工位提升式定位夹具，正是针对台式钻床、立式钻床的批量小件加工需求设计的专用工装。整套夹具以圆形安装底座为承载基体，底座采用调质45钢加工，平面度控制在0.02mm以内，可直接通过T型螺栓固定在钻床工作台面上，底座外径根据适配的钻床工作台规格设计，安装时需保证底座中心与钻床主轴同轴度偏差不超过0.05mm，避免工位切换后出现钻孔位置偏移。底座上均匀布置三组独立的装夹工位，每个工位集成了工件承托、提升定位、锁紧防转三类功能模块，可同时装夹三个同规格工件，配合钻床的主轴进给节奏，操作人员可在一个工位钻孔作业时完成另外两个工位的工件装卸，大幅减少设备等待的空程时间。

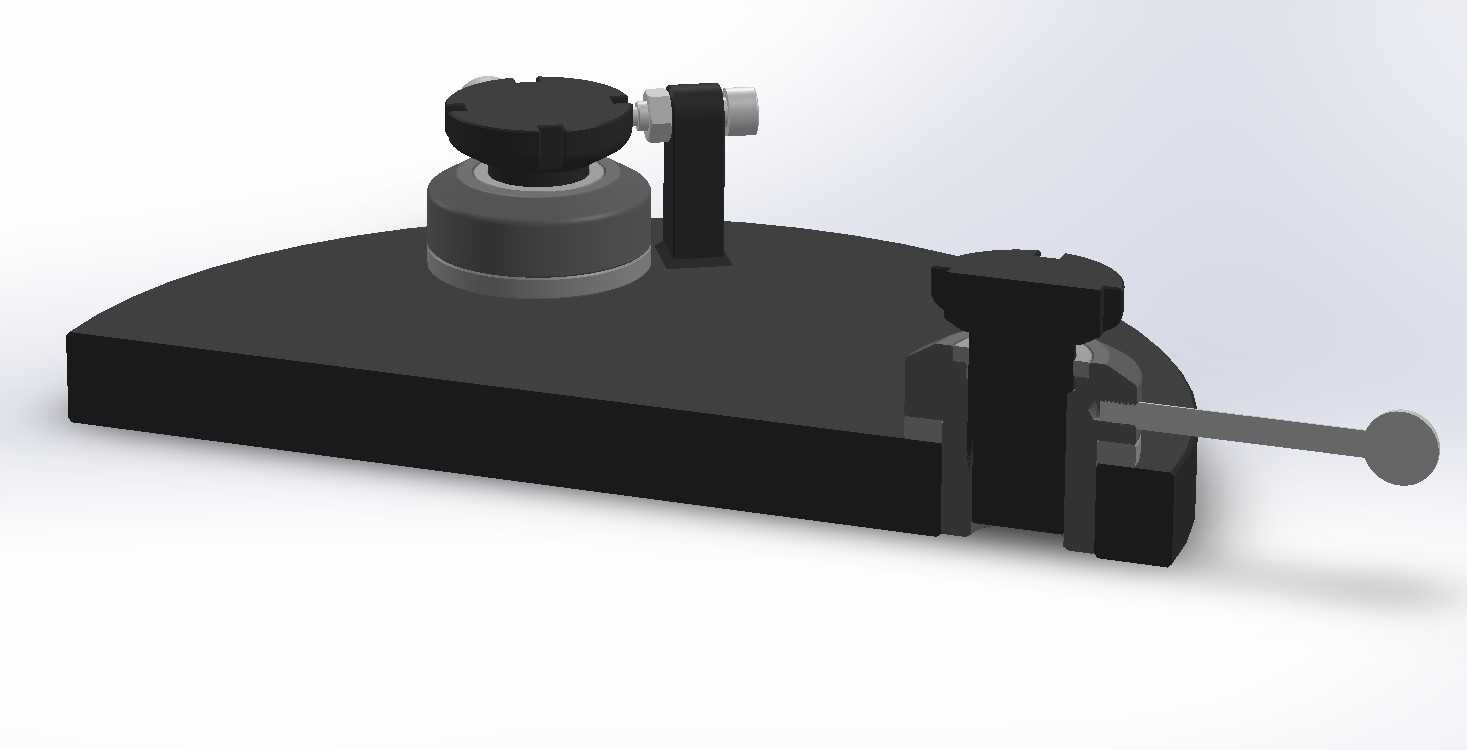

　　每个工位的核心结构为带锥面定位的提升轴，提升轴与底座上的导向套采用H7/g6间隙配合，导向套长度为提升轴直径的2.5倍，保证提升动作的直线度，避免提升过程中出现卡滞或偏摆。提升轴顶端设置与工件定位基准匹配的定位止口，工件安装时可直接套入止口完成初定位，扳动工位侧的操作手柄，通过内部的偏心轮结构带动提升轴向上抬升，抬升行程根据工件的钻孔深度要求设定，抬升到位后偏心轮处于自锁位置，无需额外施加锁紧力即可保持提升状态，此时工件被抬升至固定的止动高度，钻床主轴下行钻孔时，可通过提升轴的硬限位保证钻孔深度一致性，深度公差可控制在±0.1mm以内，完全规避人工操作时钻孔过浅或过深的问题。

　　为避免钻孔过程中工件随钻头切削力发生转动，每个工位旁设置了可调式防转挡块，挡块通过T型槽固定在底座上，可根据工件的外形尺寸调整挡块的伸出长度与安装角度，挡块与工件接触的端面镶嵌硬质合金垫片，长期使用不会出现磨损凹陷，保证防转定位的可靠性。操作手柄采用球头镀锌杠杆设计，力臂长度经过优化，操作人员仅需施加很小的力即可完成提升锁紧与松开动作，单工位装夹动作耗时不超过2秒，适配批量加工的快节奏操作需求。

　　设计过程中重点考虑了切屑排出的问题，底座表面设置向边缘倾斜的导屑斜面，钻孔产生的铁屑可沿斜面滑落至底座下方的集屑槽，不会堆积在导向套或偏心轮的运动间隙内，日常维护仅需每班作业结束后用压缩空气吹扫即可，无需频繁拆解清理。提升轴与导向套之间设置了防尘毡圈，可阻挡细切屑进入配合面，避免配合面拉伤导致的提升卡滞问题，整套夹具无复杂的液压、气动元件，纯机械结构的可靠性极高，可在无气源、无液压站的普通钻床上直接使用，适配绝大多数中小型机械加工车间的设备条件。

　　从安装边界来看，整套夹具的总高度不超过150mm，安装后不会与钻床的主轴套筒、防护罩发生运动干涉，三个工位的操作空间相互独立，扳动手柄时不会出现相邻工位的操作干涉，操作人员站在钻床正面即可完成所有工位的装卸操作，无需频繁移动站位。针对不同规格的工件，仅需更换提升轴顶端的定位止口套、调整防转挡块位置即可快速适配，无需重新加工整套夹具底座，具备较强的通用适配能力，可覆盖多数盘类、小法兰类零件的钻削、攻丝工序装夹需求。
