平衡器配套双联安装承载装置结构

　　这套双联安装结构主要面向生产线工位的弹簧平衡器配套挂载场景，在汽车焊装、零部件装配这类需要频繁取放手持工装的工位上，单组平衡器往往只能覆盖单工位单工具的挂载需求，遇到同一工位需要交替使用两种不同重量的气动工具、焊钳或者拧紧轴时，并排独立安装两套平衡器不仅占用工位顶部的安装空间，两套独立的挂载点还容易出现工具行程干涉、操作范围重叠的问题，这套双联承载结构就是针对这类痛点做的集成化设计。

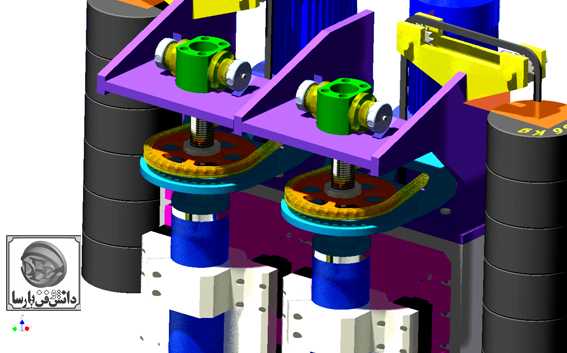

　　从实际安装边界来看，整套装置采用立式立柱承载作为主体支撑，两侧的圆柱形配重导向柱直径控制在120mm，整体安装底座的固定孔位按照标准工业铝型材工位架的40系列孔距做适配，底座到顶部安装板的垂直高度为680mm，两套平衡器挂载位的中心距为220mm，刚好能覆盖常规工位操作人员的左右手臂操作范围，不会出现两套工具牵拉时互相磕碰的情况。顶部的紫色承载安装板做了斜向加强筋设计，每块安装板上预留的平衡器固定孔位适配市面上主流的5-15kg负载级别的平衡器安装法兰，不需要额外做转接板就能直接固定。

　　设计过程中没有采用常见的平板式水平安装板，而是将两个平衡器的安装面做了15度的向外倾斜角度，这个角度是经过实际工位操作验证的：当操作人员牵拉工具向下作业时，平衡器的钢索拉出方向和安装面的倾斜角度匹配，能减少钢索和平衡器出线口的侧向摩擦，延长钢索的使用寿命，同时倾斜的安装面能让两套工具自然垂落时向外侧分开，避免闲置时两个工具吊具互相缠绕。

　　中部的调节机构采用蜗轮蜗杆配合螺纹升降的结构，每个安装位下方都设置了独立的齿形转盘，转动转盘就能带动上方的安装板做上下100mm范围的高度调节，针对不同长度的悬挂工具、不同身高的操作人员，可以单独调整每一侧平衡器的初始悬挂高度，不需要整体拆卸装置重新定位。转盘下方的蓝色导向套和立柱做间隙配合，导向套内部镶嵌了自润滑铜套，上下调节时不会出现卡顿或者侧向晃动的问题，齿形转盘的边缘做了防滑齿结构，手动调节时不需要额外工具就能转动，调整到位后靠螺纹副的自锁特性固定位置，不需要额外加装锁止销。

　　装置侧面设置的黄色走线支架是专门为气动工具的气管、电动工具的电缆做的走线导向，支架上预留了扎带固定孔，能将牵拉的管线沿着支架侧边规整布置，避免工具上下移动时管线和平衡器钢索缠绕，支架末端的弧形导向边做了圆角处理，不会划伤管线外保护层。底部的白色定位块是用来和工位架的横梁做卡接定位的，每个定位块上都预留了两个M8的固定螺栓孔，安装时只需要将装置卡在工位架的对应横梁上，拧紧螺栓就能完成固定，不需要在工位架上做焊接或者打孔改造，适配现有工位的快速改造需求。

　　从结构受力角度来看，整套装置的承载路径做了明确的分配：平衡器挂载的工具重量通过顶部安装板传递到两侧的导向立柱上，不会让中部的调节螺纹副承受径向载荷，螺纹副只承受升降调节时的轴向力，能有效减少螺纹的磨损，延长整套装置的使用寿命。两个安装位之间的垂直支撑板做了镂空减重设计，在保证整体结构刚性的前提下，减少了装置本身的自重，单人就能完成整套装置的抬升安装，不需要借助吊装设备。

　　在实际工位应用中，这套双联结构相比两套独立安装的平衡器支架，能节省30%左右的顶部安装空间，同时因为两个挂载位的相对位置固定，工具的活动范围被限定在固定的操作区间内，不会出现工具牵拉时偏移出工位操作范围、碰撞周边设备的问题。针对需要频繁更换工具的装配工位，操作人员不需要转身或者移动位置就能拿到两种不同的作业工具，能有效减少作业过程中的无效动作，提升单工位的作业效率。

　　设计时还考虑了不同规格平衡器的适配性，顶部安装板的固定孔做了长圆孔设计，孔位的调节范围为20mm，能适配不同安装孔距的平衡器产品，不需要针对特定品牌的平衡器重新加工安装板。导向柱的表面做了发黑防锈处理，在车间多粉尘、少量油污的环境下，不会轻易出现锈蚀卡滞的问题，日常维护只需要定期在导向套位置添加少量润滑脂就能保证调节顺畅，维护成本极低。
