多工位同步卡紧组合夹具结构设计

　　在回转式自动化加工线、多工序同步检测工位以及小型异形零件的批量装夹场景中，单工位夹具往往无法匹配节拍要求，这类多工位同步卡紧的组合夹具，正是为了适配圆形回转工作台的安装边界设计，可在单次转位动作后同步完成多个工件的装夹锁定，大幅压缩辅助装夹时间，提升整线的加工流转效率。整套夹具的基座采用扇形带圆弧边的盘式结构，底部预留的两个定位销孔可直接与回转台的T型槽定位基准配合，安装时无需额外制作过渡连接板，基座的圆弧轮廓与回转台的旋转半径完全匹配，旋转过程中不会与周边的防护栏、刀具主轴或者检测探头发生运动干涉，基座上平面的五个夹紧单元沿圆周方向等角度排布，每个单元的装夹位置都经过同轴度校准，保证每个工位的工件装夹后，

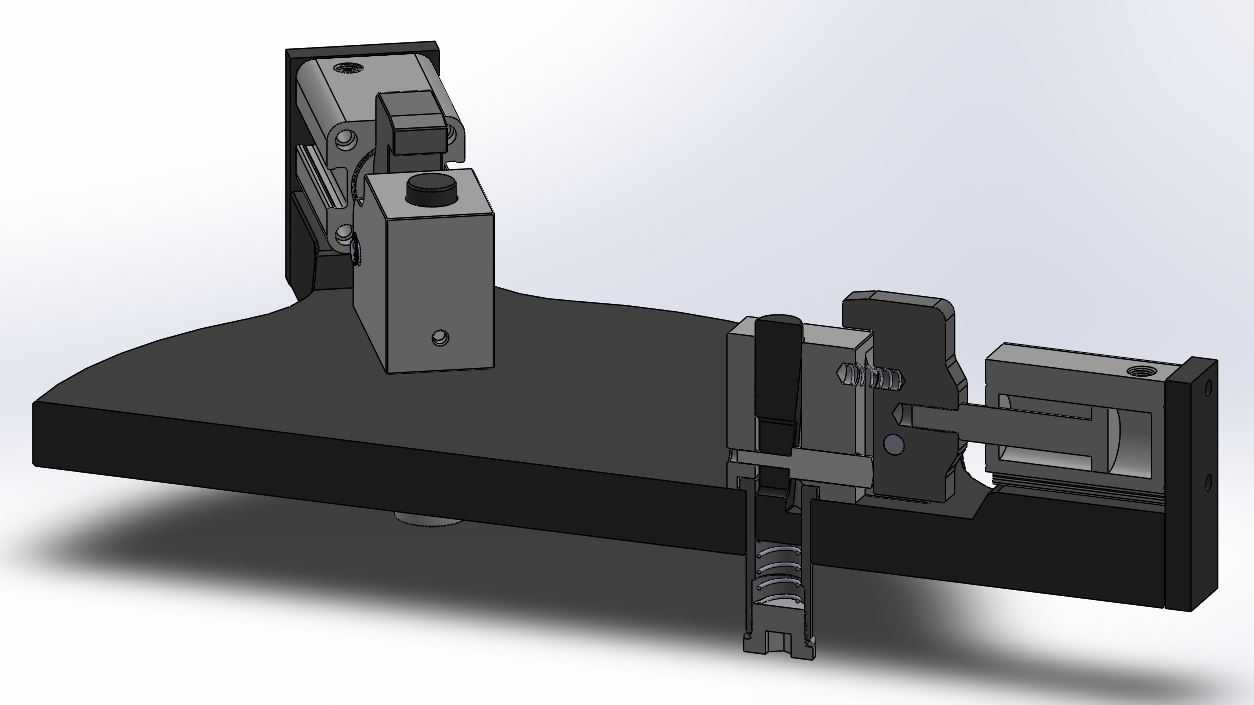

　　加工基准与回转台的旋转中心保持固定的位置公差。每个夹紧单元都集成了滑动压块、锁止销、弹簧复位结构以及卡箍转动副，实际装夹时，滑动压块沿直线导轨方向进给接触工件表面，锁止销在压块到位后自动卡入定位槽完成机械锁止，避免加工过程中因切削振动导致压块松脱；卡箍结构的转动副设计在压块侧方，可适配不同壁厚的环形工件或者带凸缘的轴类零件，转动过程中卡箍的内圆弧面与工件外圆完全贴合，增大接触面积的同时避免压伤工件表面，弹簧回缩结构则在解锁动作时带动卡箍自动复位，无需人工手动掰动压块即可完成工件取放，减少操作人员的动作幅度。设计过程中重点考虑了多工位夹紧的力均衡问题，每个夹紧单元的弹簧预紧力都经过一致性调校，

　　避免不同工位的夹紧力差异过大导致部分工件装夹变形、部分工件夹持力不足的问题，滑动压块的行程预留了3mm的调整余量，可兼容一定尺寸公差范围内的工件，无需针对同批次工件的尺寸偏差频繁调整夹具参数。夹具体的所有运动部件都预留了润滑注油孔，日常维护时可直接向运动副注入润滑脂，无需拆解夹具即可完成保养，锁止销的接触表面做了淬火硬化处理，长期反复插拔锁止也不会出现磨损变形导致的定位精度下降。整套夹具的安装基准面与各夹紧单元的定位面平行度公差控制在0.02mm以内，每个工位的重复定位精度可达0.01mm，完全满足铣削、钻削以及形位公差检测的装夹精度要求，在实际产线应用中，这类夹具可配合回转工作台实现上料、加工、检测、下料的多工位同步作业，

　　相比传统的单工位螺栓压紧夹具，单批次工件的装夹辅助时间可压缩60%以上，同时避免了人工拧紧螺栓时的力值不稳定导致的加工质量波动。卡箍与压块的配合结构还做了防错设计，工件放置方向错误时卡箍无法完全锁止，可从机械结构层面避免人工上料的方向错误导致的工件报废，基座的底部还预留了排屑缺口，加工产生的切屑可顺着缺口直接落入设备的排屑槽，不会堆积在夹具定位面上影响后续的装夹精度。
