双旋钮快锁式工装夹具结构设计

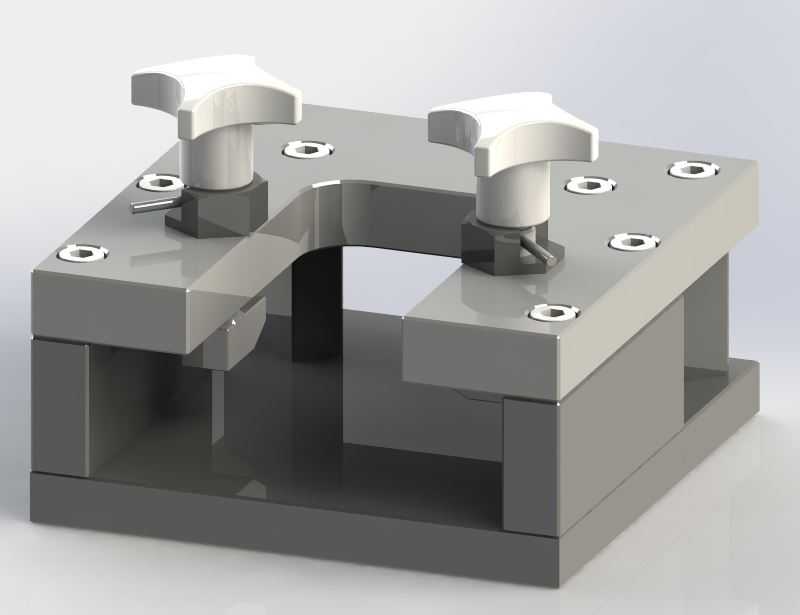

　　这款双旋钮快锁式工装夹具，主要面向中小尺寸异形工件的机加工、装配工序定位场景，在精密零件铣削、部件组装对位、检测工位装夹环节都能适配，尤其适合需要频繁更换工件的小批量多品种生产工位，能大幅缩减装夹辅助工时。从结构设计逻辑来看，整体采用框式下沉基座布局，基座底部为整面安装基准面，四周预留沉头安装孔位，可直接固定在机床工作台、装配线工装板或者检测平台上，安装孔位采用对称排布设计，兼容不同孔距的安装基准，不需要额外制作过渡连接板，安装边界覆盖常规小型工装的安装尺寸范围，基座内腔做了镂空避让设计，既可以容纳工件下方的突出结构，也能给加工刀具、装配工具留出足够的操作空间，避免装夹后出现干涉问题。上部的承载板采用分体式缺口布局，

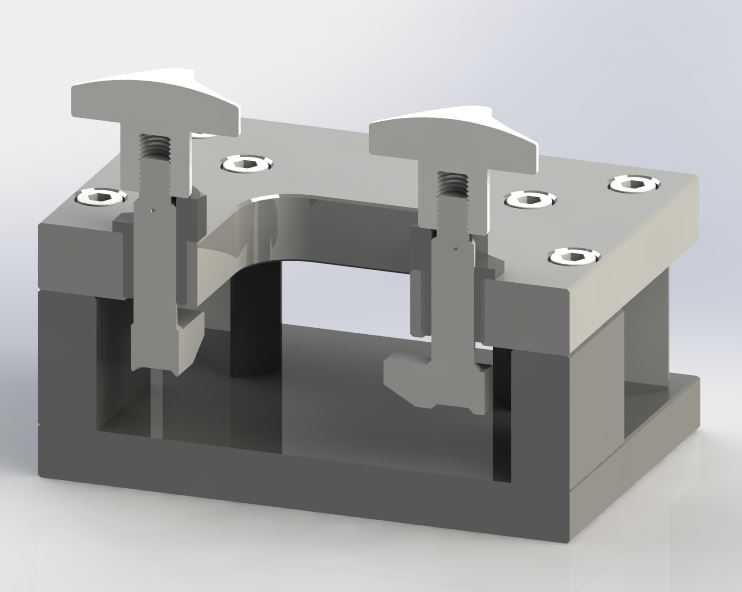

　　中间的避让缺口刚好适配带凸台、异形轮廓的工件放置，两个快锁旋钮对称布置在缺口两侧，旋钮采用T型防滑握柄结构，不需要额外借助扳手类工具，操作人员徒手就能完成锁紧与松开操作，旋钮下方的压头做了自适应微调设计，锁紧时可以自动贴合工件上表面，不会因为工件表面存在微小公差出现压合不实、装夹偏斜的问题。压合行程预留了足够的调节余量，可以适配不同厚度的工件装夹需求，不需要额外更换压头或者加装垫片。承载板上的定位孔采用等距阵列排布，既可以作为工件定位销的安装孔，也能根据工件轮廓加装辅助定位挡块，拓展装夹的适配范围，不需要重新加工基座就能完成不同规格工件的装夹适配。在实际使用过程中，这类夹具的锁紧力经过结构优化，徒手锁紧就能达到常规轻切削、

　　装配工序所需的夹紧力，不会因为切削振动或者装配受力出现工件移位，同时压头接触位置采用大面接触设计，不会压伤工件表面，适合表面精度要求较高的零件装夹。整体结构没有复杂的传动部件，日常维护只需要定期清理旋钮螺杆位置的切屑、杂物，加注少量润滑脂就能长期稳定使用，故障率远低于气动、液压类夹紧工装，也不需要外接气源、液压动力源，在没有辅助动力的工位也能直接部署。从尺寸边界来看，整体长宽尺寸控制在小型工装适配范围内，不会占用过多工作台空间，基座高度做了优化设计，既保证了整体结构刚性，不会因为装夹受力出现基座变形，也不会让工件装夹后高度过高，影响加工时的刀具行程或者检测设备的测量范围。设计过程中重点考虑了操作便利性，

　　两个旋钮的操作位置都在夹具上部外侧，操作人员装夹工件时不需要将手伸入夹具内腔，避免操作过程中被工件或者结构棱边划伤，锁紧和松开动作单手握持旋钮就能完成，另一只手可以同时调整工件位置，单人就能快速完成装夹对位。基座和承载板之间采用刚性连接结构，连接位置做了加强筋处理，长期反复装夹也不会出现连接松动、位置偏移的问题，装夹重复定位精度可以满足常规机加工和装配的精度要求，不需要每次装夹后重新找正工件位置。
