手动偏心式定心夹紧工装结构

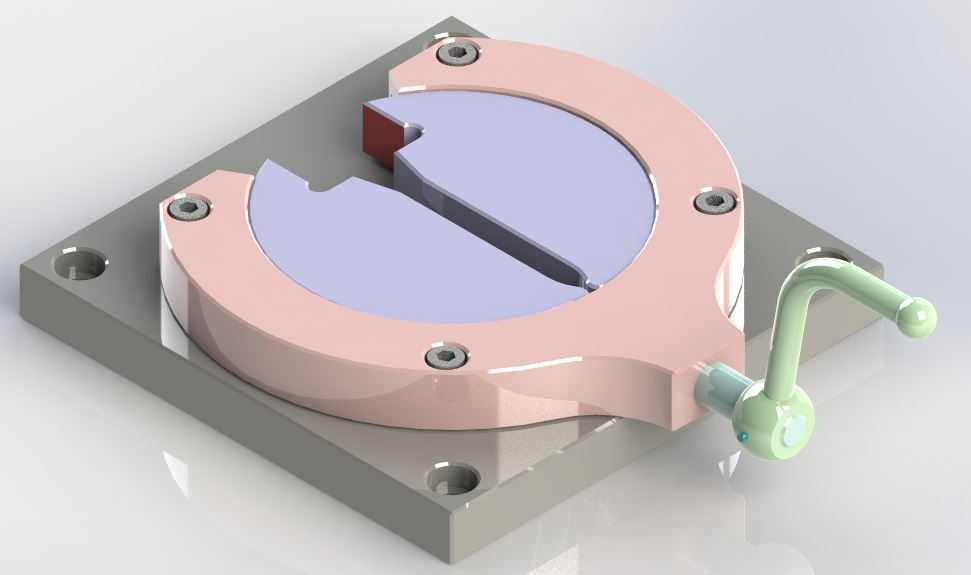

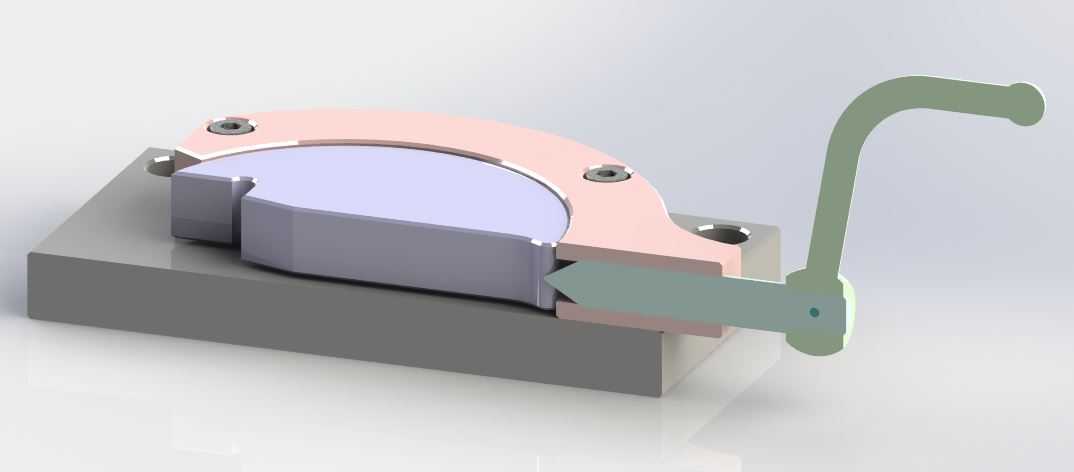

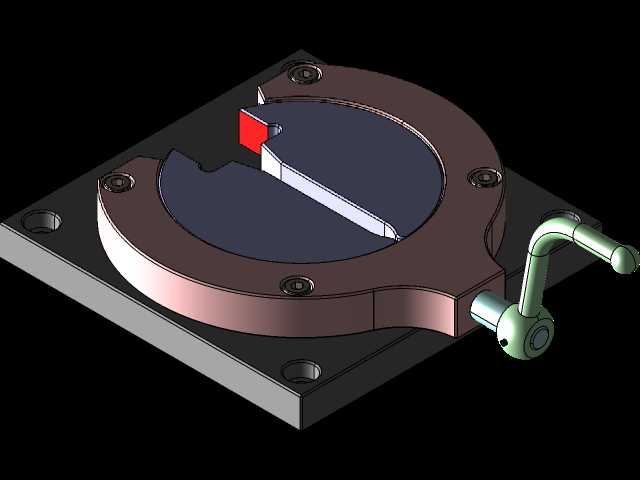

　　在中小批量机加工、钳工装配、零部件检测工序里，这类手动偏心定心夹紧结构的应用场景非常广泛，尤其是针对轴类、盘类、异形回转类零件的快速装夹定位，不需要外接气源、液压动力源，纯机械结构的可靠性在无动力辅助的工位上优势十分明显。这套定心结构的核心逻辑，是通过偏心手柄的转动行程，驱动半环抱紧块沿基座的导向槽做径向同步收拢，实现对工件外轮廓的自动定心与夹紧，和传统三爪卡盘相比，它的开合行程更大，对工件外圆的尺寸公差适配范围更宽，不需要更换卡爪就能覆盖一定尺寸区间的零件装夹，在多品种小批量的加工场景下，能大幅减少工装调整的辅助时间。从结构布局来看，基座采用整体式方块结构，底部预留了两个安装沉孔，可直接通过内六角螺栓固定在机床工作台、

　　钳工台或者检测平台的T型槽上，安装边界的孔距按照常规工装平台的槽距设计，不需要额外做转接板就能完成固定，基座的上平面加工有对称的导向滑槽，用来限制两个半环抱块的运动方向，保证抱块收拢时的同轴度误差控制在0.02mm以内，满足一般机加工的定位精度要求。夹紧驱动部分采用偏心凸轮加手柄的结构，手柄的力臂长度经过力矩核算，操作人员单手施加150N左右的握力时，夹紧块对工件的正压力就能达到1200N以上，足以抵抗铣削、钻削加工时的切削侧向力，不会出现工件移位的问题；同时偏心结构自带自锁特性，当手柄转动到夹紧死点位置后，即使加工过程中存在振动，夹紧机构也不会自行松脱，不需要额外增加锁紧装置。两个半环抱紧块的夹持面做了圆弧过渡处理，

　　和工件接触的位置没有尖锐棱角，避免装夹时在工件表面留下压痕，对于表面质量要求较高的精加工零件，还可以在夹持面粘贴铜皮或者尼龙垫片，进一步保护工件表面。这套结构的设计思路没有采用复杂的齿轮齿条或者螺旋传动结构，全部采用平面加工、钻孔、镗孔的常规机加工工艺就能完成所有零件的制造，零件总数不超过10个，加工成本低，后期维护也十分方便，磨损后只需要更换抱紧块或者偏心轴就能恢复精度，不需要整体报废工装。在实际使用时，操作人员只需要向上扳动手柄，两个抱块就会同步张开，将工件放入夹持区域后向下扳动手柄到限位位置，就能同时完成定心和夹紧两个动作，整个装夹过程不超过3秒，比传统的螺栓压板装夹效率提升6倍以上，非常适合工序集中的流水线工位、

　　快速返修工位以及教学实训场景使用。需要注意的是，这套工装的夹持范围是根据抱块的圆弧直径确定的，针对不同直径的工件，只需要更换对应圆弧尺寸的抱块，基座和驱动部分都可以通用，具备很强的拓展性，企业可以根据自身常加工的零件尺寸系列，制作一组不同规格的抱块，就能覆盖绝大多数回转类零件的装夹需求，大幅降低工装的采购和制造成本。另外，结构的所有运动副都设计了润滑油槽，定期加注润滑脂就能保证机构动作顺畅，不会出现卡滞问题，在车间多粉尘、多切削液的环境下，整体式的基座结构也能有效阻挡切屑进入运动缝隙，减少清洁维护的频次，适合长期在生产现场连续使用。
