多工位环形手动压紧玩具加工夹具

　　在小型塑胶、五金玩具的批量加工环节，工件的定位压紧一直是影响加工效率与装夹一致性的关键环节，这类环形手动压紧夹具，正是针对小尺寸环形、盘类玩具零件的加工需求设计的手动工装，可单独适配单工位加工场景，也可多台成组排布在流水线旁，配合钻孔、打磨、喷油、装配等多工序作业使用。

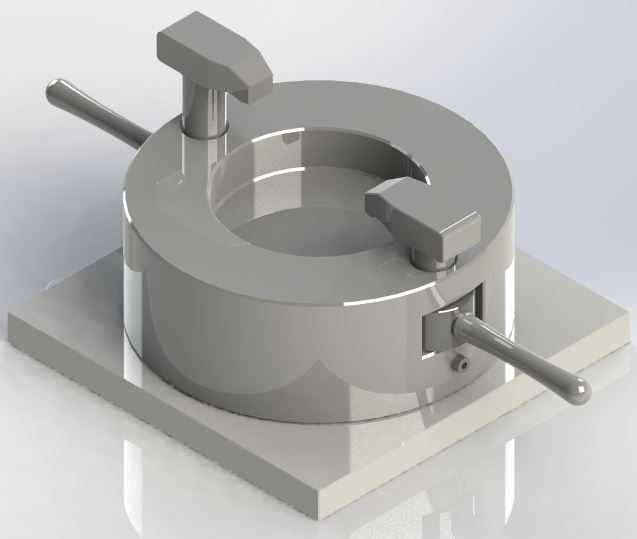

　　从实际应用场景来看，这类夹具常部署在玩具加工厂的手工工位、半自动加工工位上，针对的是直径在50-120mm区间的环形盘类工件，比如玩具车轮毂、环形装饰件、旋转底座类零件，这类零件本身壁厚较薄，刚性不足，如果采用传统侧顶或者单点压紧的方式，很容易出现装夹变形，或者压紧力不足导致加工过程中工件移位的问题。这款夹具采用环形基座配合两个对称分布的手动压块结构，压块的压紧面做了与工件外径适配的弧面贴合设计，压紧时接触面积更大，单位面积压强更小，不会在薄壁塑胶件表面留下压痕，同时对称的压紧力可以抵消侧向应力，避免工件装夹后出现圆度变形，保障后续加工的形位公差符合要求。

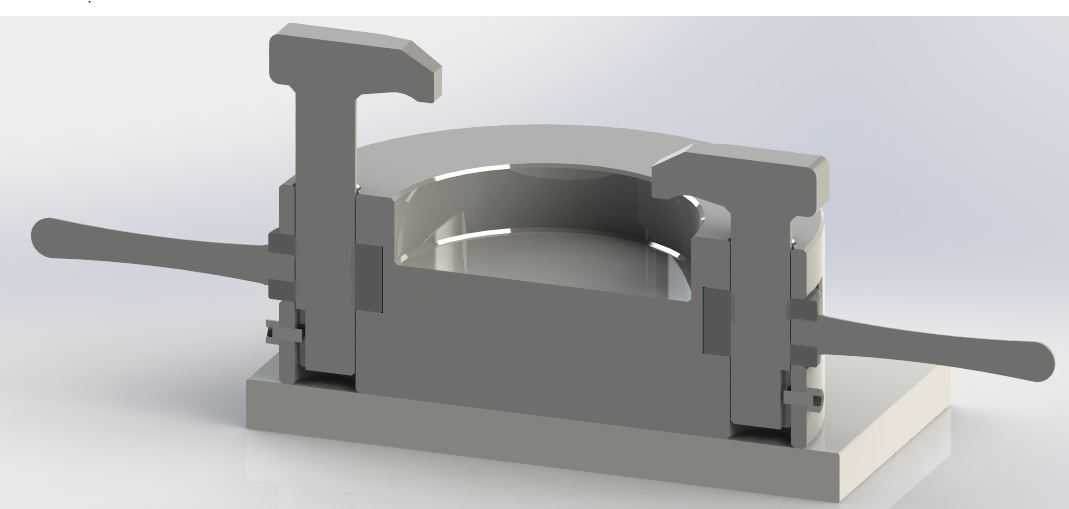

　　设计思路上，这款夹具没有采用复杂的气动、液压驱动结构，完全依靠手动杠杆机构实现压紧与松开，整体结构没有易损的密封件、电子元件，对于玩具加工厂这种多粉尘、偶尔会接触到喷油漆雾的作业环境来说，维护成本极低，普通作业人员不需要专门的培训，只需要扳动侧面的操作手柄，就可以通过内部的凸轮连杆结构带动两个压块同步动作，实现工件的快速夹紧与松开，单工位的装夹动作耗时不超过2秒，相比传统的螺丝压紧式夹具，装夹效率可以提升60%以上。夹具底部采用方形安装底板，底板上预留了四个标准的安装沉孔，孔位间距符合通用工装台的T型槽排布规格，可以直接通过T型螺栓固定在标准工作台上，不需要额外加工转接板，安装边界清晰，单台夹具的安装占用尺寸为180mm*180mm，成组排布时工位间距可以控制在200mm，不会占用过多的流水线台面空间。

　　从功能特性来看，夹具的环形定位座采用台阶式设计，不同深度的台阶可以适配不同高度的环形工件，定位时只需要将工件套入定位座的对应台阶，就可以完成径向与轴向的初步定位，不需要反复调整工件位置，压块的行程预留了15mm的调节空间，可以适配一定尺寸范围内的工件，不需要频繁更换压头，对于小批量多品种的玩具生产场景来说，适配性更强。操作手柄的长度做了优化设计，按照普通人手的操作力设计杠杆比，只需要施加不到50N的握力就可以产生足够的压紧力，长时间重复操作也不会造成作业人员的手部疲劳，手柄的末端做了球面抛光处理，没有尖锐棱角，操作时不会划伤手部。夹具的所有活动连接部位都做了润滑脂储油槽设计，日常使用时只需要每个月加注一次普通润滑脂，就可以保证操作顺畅，不会出现卡滞问题，整体使用寿命可以达到5年以上，远高于普通塑料材质的简易工装。

　　在成组使用时，可以将4-6台夹具沿流水线排布，每个工位负责一道加工工序，作业人员完成本工序加工后，只需要扳动手柄松开压块，就可以将工件快速传递到下一个工位的夹具上，不需要重复定位，整个加工流程的工件流转效率更高，同时因为所有夹具的定位基准统一，不同工序之间的加工位置度偏差可以控制在0.1mm以内，有效降低了因为定位偏差导致的不良品率。针对部分需要进行旋转加工的工序，这款夹具的定位座还预留了旋转限位结构，压紧工件后可以带动工件沿中心轴做360度旋转，配合侧面的定位销，可以实现0度、90度、180度、270度四个固定角度的快速定位，不需要松开压块就可以完成工件不同侧面的加工，进一步拓展了夹具的适用场景。

　　从结构细节来看，夹具的所有金属部件都采用了45号钢材质，表面做了镀硬铬处理，防锈能力强，同时表面硬度可以达到HRC45以上，日常使用中不会因为工件的摩擦、磕碰出现凹痕或者磨损，长期使用后定位精度依然可以保持稳定。压块与工件接触的部位可以根据加工工件的材质更换不同的缓冲垫，比如加工软质塑胶件时可以粘贴聚氨酯垫，加工五金件时可以更换铜质压头，避免损伤工件表面。夹具的整体结构没有复杂的曲面或者特殊加工工艺，所有零部件都可以通过普通的车、铣、钻加工完成，加工成本低，后期如果出现零部件磨损，工厂的机修人员可以自行测绘加工替换件，不需要专门采购原厂配件，进一步降低了长期使用成本。
