内部均衡下拉式三爪夹持工装夹具

　　这款内部均衡下拉夹具，主要应用于批量机加工工序的工件夹持场景，常见于数控车床、回转类加工工位的工件装夹环节，针对带内孔的盘类、套类回转工件做轴向拉紧与径向定心夹持，相比普通三爪卡盘，它能在夹紧工件的同时施加轴向向下的拉紧力，让工件定位端面与夹具定位面完全贴合，避免加工过程中工件受切削力翘起、窜动，尤其适合薄壁套类零件的精加工，能有效降低装夹变形量。

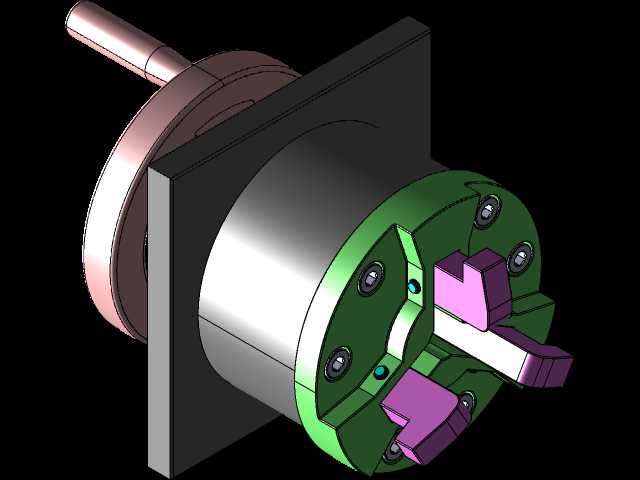

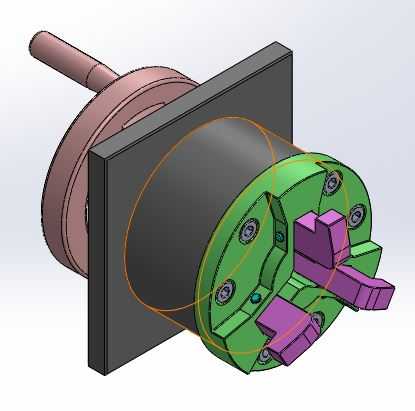

　　从结构布局来看，夹具整体采用回转对称设计，核心夹紧单元为三等分分布的卡爪组件，卡爪的夹持型面做了适配工件内孔轮廓的仿形设计，夹紧时三个卡爪同步向外撑开同时产生轴向下拉位移，保证三个夹持点的受力完全均衡，不会出现单爪受力过大导致的工件圆度超差问题。夹具后端的拉杆连接结构适配标准机床的液压或者气压回转缸接口，安装法兰的止口尺寸匹配常见的车床主轴端安装规格，不需要额外做过渡连接盘就能直接换装，安装时只要保证法兰端面与主轴轴线的垂直度在0.01mm以内，就能保证夹具整体的回转精度。

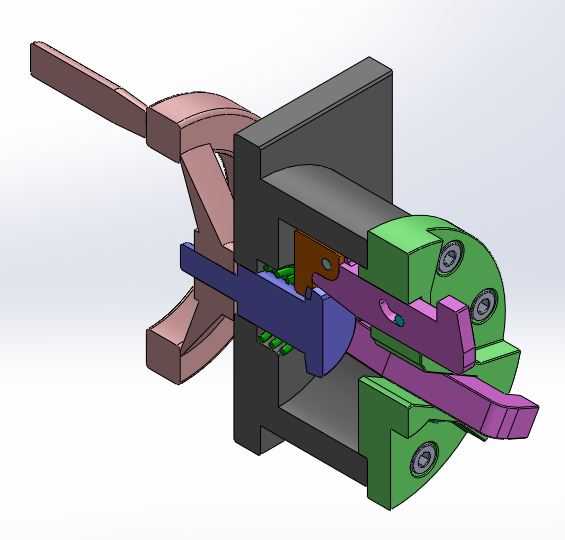

　　设计过程中，卡爪的滑动轨道做了淬硬处理，表面粗糙度控制在Ra0.8以下，减少长期往复动作带来的磨损，保证夹紧重复定位精度能稳定在0.02mm以内。夹具体内部的驱动机构采用斜楔式传动结构，拉杆的轴向直线运动通过斜楔面转化为卡爪的径向撑开与轴向下移复合运动，传动效率高，夹紧力传递损耗小，只需要匹配常规的回转缸拉力就能满足大切削量加工的夹持力需求。夹具体上的防尘密封结构能有效阻挡加工过程中的切屑、切削液进入内部滑动腔，避免卡滞问题，日常维护只需要定期在滑动面注入润滑脂即可，不需要频繁拆解清理。

　　从安装边界来看，夹具整体最大回转直径适配常规6寸规格卡盘的安装空间，轴向总长度控制在主轴端允许的悬伸范围内，不会因为悬伸过长导致加工时出现振刀问题。定位基准面设置在卡爪前端的环形端面上，工件安装时只要将内孔对准卡爪、端面靠紧定位环，驱动拉杆动作就能完成自动定心夹紧，不需要人工反复找正，能大幅缩短单件装夹的辅助时间。卡爪的快换结构设计，针对不同规格的工件内孔，只需要更换对应仿形轮廓的卡爪压块就能快速切换生产型号，不需要重新调整整个夹具的传动间隙，适配多品种小批量的柔性加工场景。

　　在实际加工应用中，这类下拉式内撑夹具相比普通的外夹卡盘，能一次完成工件外圆、端面、内孔的全序加工，不需要二次装夹翻面，能有效避免二次装夹带来的同轴度误差，加工后的工件端面跳动、内外圆同轴度都能稳定控制在0.015mm以内，满足精密零部件的加工精度要求。夹具的均衡受力设计，在夹持薄壁铝件、铜件这类易变形工件时，能通过均匀分布的夹紧力减少工件的弹性变形，加工完成松夹后工件的形变回弹量比普通卡盘夹持降低60%以上，有效提升薄壁件的加工合格率。
