内部下拉式工装夹紧夹具结构设计

　　在精密机械加工、自动化装配生产线的工件定位环节，这类内部下拉式夹紧结构的应用场景覆盖了从箱体类零件内腔定位、薄板类工件顶面压紧到带内孔结构工件的反向拉紧等多种工况，尤其适合常规外部夹钳无法布置、工件上方需要预留加工或操作空间的作业场景——比如加工中心上对法兰盘类零件的内孔定位夹紧，或是自动化装配线上对壳体类工件的内腔拉紧固定，能有效规避外部夹紧结构带来的刀具干涉、操作空间受限等问题。从实际用途来看，该结构核心是通过伸入工件内部的执行端完成夹紧动作，操作端布置在工装基板的下方，仅通过基板上的极小开孔完成动力传递，基板上表面可以保持完整的定位平面，不会因为夹紧机构的布置破坏定位基准面的平面度，这对于需要大平面贴合定位的工件来说，能有效减少定位误差，避免夹紧点突出导致的工件放置不稳。

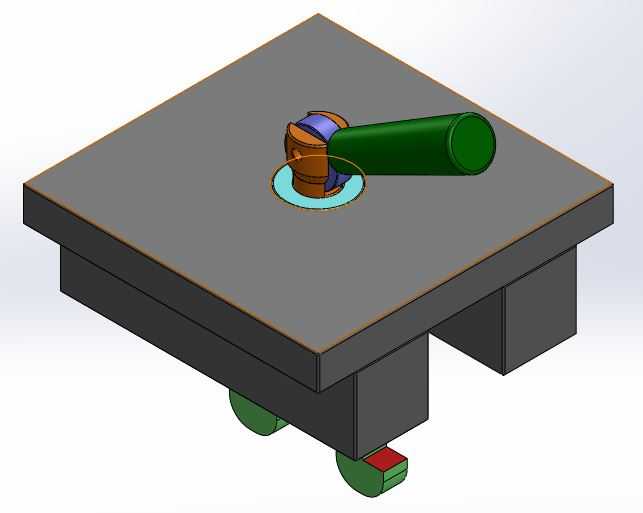

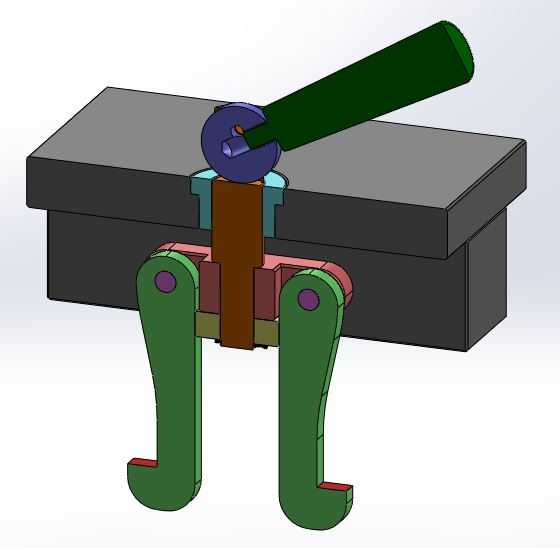

　　从功能特性上拆解，该结构的钳口部分采用可收展设计，非工作状态下钳口向内收拢，整体外径小于工件的安装过孔直径，方便工件顺利套入到定位位置；当工件到位后，通过操作端的施力，钳口会向外摆动同时产生向下的拉紧行程，最终钳口的肩部贴合在工件内部的台阶面或顶面上，将工件牢牢压在工装基板的定位面上，整个夹紧过程不会对工件的外侧壁产生挤压应力，尤其适合薄壁类、易变形工件的装夹，不会因为侧向外力导致工件装夹变形，影响后续加工或装配精度。结构内部的动力传递路径经过了紧凑化设计，通过凸轮与弹簧的配合实现钳口的摆动与拉紧动作的联动：操作端扳动时，凸轮结构先推动钳口组件向外展开，待钳口完全展开到工作位置后，继续扳动操作端就会带动整个钳口组件向下产生拉紧位移，两个动作顺序联动，不需要额外的顺序控制结构，操作便捷；弹簧则承担着复位功能，松开操作端后，弹簧会推动钳口组件向上复位，同时带动钳口向内收拢，方便工件取出。

　　在设计思路上，该结构优先考虑了安装空间的紧凑性，整个执行机构的主体部分都布置在工装基板的下方，基板上仅需要开出一个略大于收拢状态钳口外径的通孔即可，不需要在基板上加工大面积的沉槽或安装位，最大程度保留了基板的结构强度，也方便基板上其他定位元件、气路油路的布置。钳口与工件接触的肩部位置做了圆弧过渡处理，避免夹紧时应力集中划伤工件表面，同时接触端面设计有微小的防滑纹路，在不损伤工件的前提下提升夹紧摩擦力，防止工件在加工过程中出现转动或移位。操作手柄的长度经过力矩匹配设计，操作人员仅需要施加较小的扳动力就能获得足够的夹紧力，不需要借助额外的加力杆，符合人机工程学要求，适合频繁装夹的作业场景。

　　从安装边界与尺寸适配角度来看，该结构的基板安装面为标准平面结构，可以直接通过螺栓固定在各类工装平台、机床工作台上，下方的操作端预留了足够的操作空间，不需要额外挖空工作台面就能完成操作；钳口的展开直径可以根据工件的内孔尺寸做系列化调整，拉紧行程也可以根据工件的壁厚、内部台阶高度做适配，最小可以适配直径10mm左右的内孔安装场景，最大拉紧力可以满足中小型金属零件铣削、钻削加工的夹紧需求。结构的所有运动部件都设计有防尘结构，基板上的通孔位置安装有防尘圈，能有效阻挡加工过程中的切屑、切削液进入机构内部，减少运动副的磨损，提升结构的使用寿命，日常维护仅需要定期在运动铰接位置加注润滑脂即可，不需要复杂的拆解保养。在实际选型适配时，只需要确认工件的内孔过孔尺寸、内部夹紧面的高度位置、所需的夹紧力大小三个核心参数，就能快速匹配对应的结构规格，不需要做大量的定制化修改，能有效缩短工装设计的周期，降低工装制造成本。
