自行车用通风散热盘式制动盘三维设计

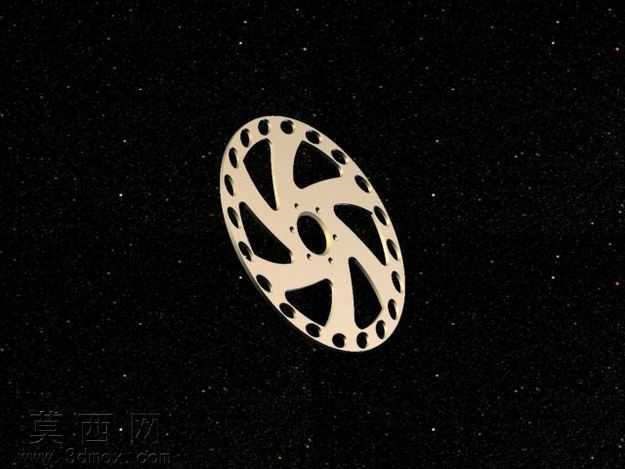

本作品为自行车专用盘式制动器的制动盘三维建模成果，建模过程中首先围绕自行车碟刹的实际装配需求确定基准坐标系，以制动盘中心安装孔为定位原点，先绘制中心定位凸台的二维草图，精准标注安装孔的节圆直径、孔位角度与孔径尺寸，确保成品可适配主流自行车花鼓的安装规格。随后通过拉伸特征生成制动盘的基础盘体，盘体厚度严格参照行业通用的自行车碟刹厚度标准设定，保证制动夹器的夹持间隙匹配度。针对制动盘的散热与减重需求，设计了周向均匀分布的流线型镂空槽结构，在绘制镂空槽草图时，采用圆周阵列命令完成槽位的均匀排布，每个镂空槽的轮廓做了圆弧过渡处理，避免应力集中导致盘体在高频制动下出现开裂问题，同时盘体外缘均匀布置了圆形散热小孔，进一步提升连续制动时的空气流通效率，降低热衰减对制动性能的影响。材质设定上，主体采用不锈钢材质参数，调整金属粗糙度与反光度参数，还原制动盘金属表面的哑光磨砂质感，渲染阶段采用星空深色背景突出金属构件的轮廓细节，通过三点布光方案打亮盘体的曲面与镂空结构，清晰展现盘体的厚度变化与镂空结构的通透感。结构设计上兼顾了制动摩擦力需求与轻量化目标，盘体的摩擦面做了平整化处理，保证与来令片接触时的贴合面积，中心安装区域做了加厚处理提升安装刚性，避免锁紧时盘体出现形变。整体建模过程全程遵循参数化设计逻辑，所有尺寸均可通过参数面板快速调整，可适配不同轮径、不同制动需求的自行车改装与设计场景，镂空结构的排布经过力学合理性校验，在降低整体重量的同时保证盘体的抗扭、抗冲击强度，能够满足日常骑行甚至轻度越野骑行的制动强度需求。
