快脱式棘轮扳手结构三维数模

　　日常设备维保、装配生产线工位上，这类带单向离合结构的棘轮扳手是出镜率极高的手动紧固工具，和普通开口、梅花扳手相比，它不需要在每次拧动紧固件后重新脱开套合位置，只需要小角度往复摆动手柄就能完成螺栓或螺母的连续旋紧或旋松，在操作空间狭窄、无法完成整周转动扳手的场景下，比如机柜内部装配、汽车底盘维保、精密设备内部组件拆装时，这种结构的优势会被放得很大，能大幅降低操作时的动作幅度，减少反复对位的时间损耗。

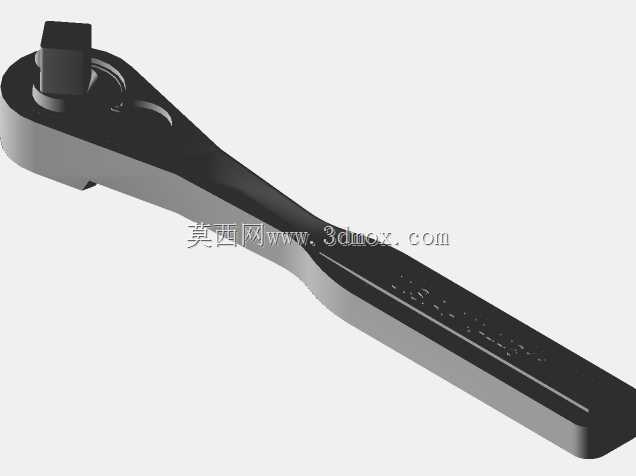

　　从结构设计逻辑来看，这款棘轮扳手的核心功能全部集中在头部的棘轮棘爪啮合组件上，头部内置的棘轮圈和方榫驱动头刚性连接，棘爪在弹簧的预紧作用下始终贴紧棘轮的齿面，当手柄向工作方向摆动时，棘爪会卡入棘轮齿槽带动驱动头同步转动，反向摆动手柄时，棘爪会顺着棘轮齿的斜面滑过，不会带动驱动头反转，以此实现单向传动的效果。头部侧面设置的拨片可以切换棘爪的啮合方向，以此在旋紧、旋松两种工况之间快速切换，不需要将扳手从紧固件上取下就能调整作业方向，头部顶端的快脱按钮按下后会撑开驱动方榫上的定位钢珠，方便快速更换对应规格的套筒，松开按钮后钢珠弹出卡入套筒的定位凹槽，避免作业过程中套筒意外脱落。

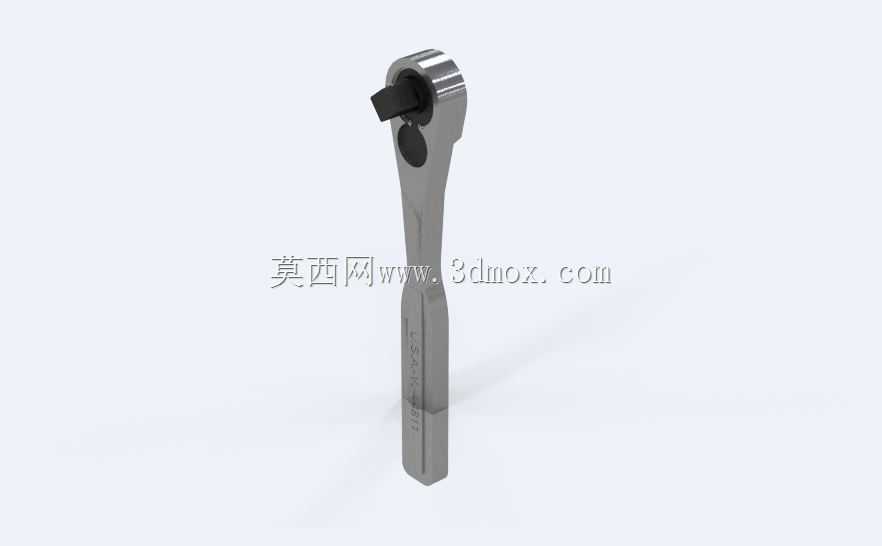

　　手柄部分采用了长直杆的流线型变截面设计，靠近头部的位置截面更厚，用来承受拧动时传递的大扭矩，避免应力集中导致的手柄断裂，向尾部延伸的过程中截面逐渐收窄，表面做了平面防滑处理，握持时能贴合手掌的发力姿态，长时间作业也不容易出现打滑的情况。整个扳手的外形边界控制得非常紧凑，头部的外圆直径做了收窄处理，能伸入到部分沉孔位置、狭窄的设备间隙内完成紧固件操作，不会因为头部尺寸过大被周边结构干涉。手柄的长度经过扭矩匹配设计，既保证了常规手动发力时能输出足够的拧紧力矩，又不会因为力臂过长导致紧固件被过载拧断，同时整体重量控制在手动工具的合理区间，单手握持操作不会有明显的负重感。

　　建模过程中需要重点关注头部棘轮齿的参数匹配，齿形角度、齿深要和棘爪的摆动行程完全适配，保证反向空程角度控制在小范围内，减少作业时的无效摆动角度，同时棘爪的弹簧安装槽位置要精准，保证弹簧预紧力适中，既不会因为预紧力过小导致棘爪啮合打滑，也不会因为预紧力过大导致反向摆动时阻力过大、操作手感生涩。驱动方榫的尺寸要符合通用套筒的接口标准，定位钢珠的安装孔位置、深度要和快脱按钮的顶杆行程匹配，保证按钮按到底时钢珠能完全缩回方榫内部，套筒可以顺畅插拔，按钮复位后钢珠的伸出量足够卡住套筒，不会出现松脱。手柄和头部的连接位置做了圆弧过渡处理，建模时要避免出现直角锐边，减少应力集中的风险，同时所有外露的边缘都做了小倒角处理，符合手动工具的人机工程要求，不会在握持操作时划伤手掌。

　　这类工具的实际适配场景覆盖了从民用家电拆装、工业设备维保到机动车维修的多个领域，不同的长度规格对应不同的扭矩等级，这款中等长度的棘轮扳手主要适配M6到M12规格的常规紧固件，覆盖了大部分日常装配、维保作业的常用紧固件尺寸范围。设计时还要考虑头部的厚度参数，过厚的头部无法伸入到部分狭窄的法兰间隙、沉头孔位置作业，这款模型的头部厚度控制在薄型尺寸区间，能适配更多受限空间的作业需求，同时头部的棘轮组件做了密封结构设计，能阻挡作业环境中的灰尘、金属碎屑进入棘轮啮合腔，避免棘爪、棘轮齿被异物卡滞，延长工具的实际使用寿命。
