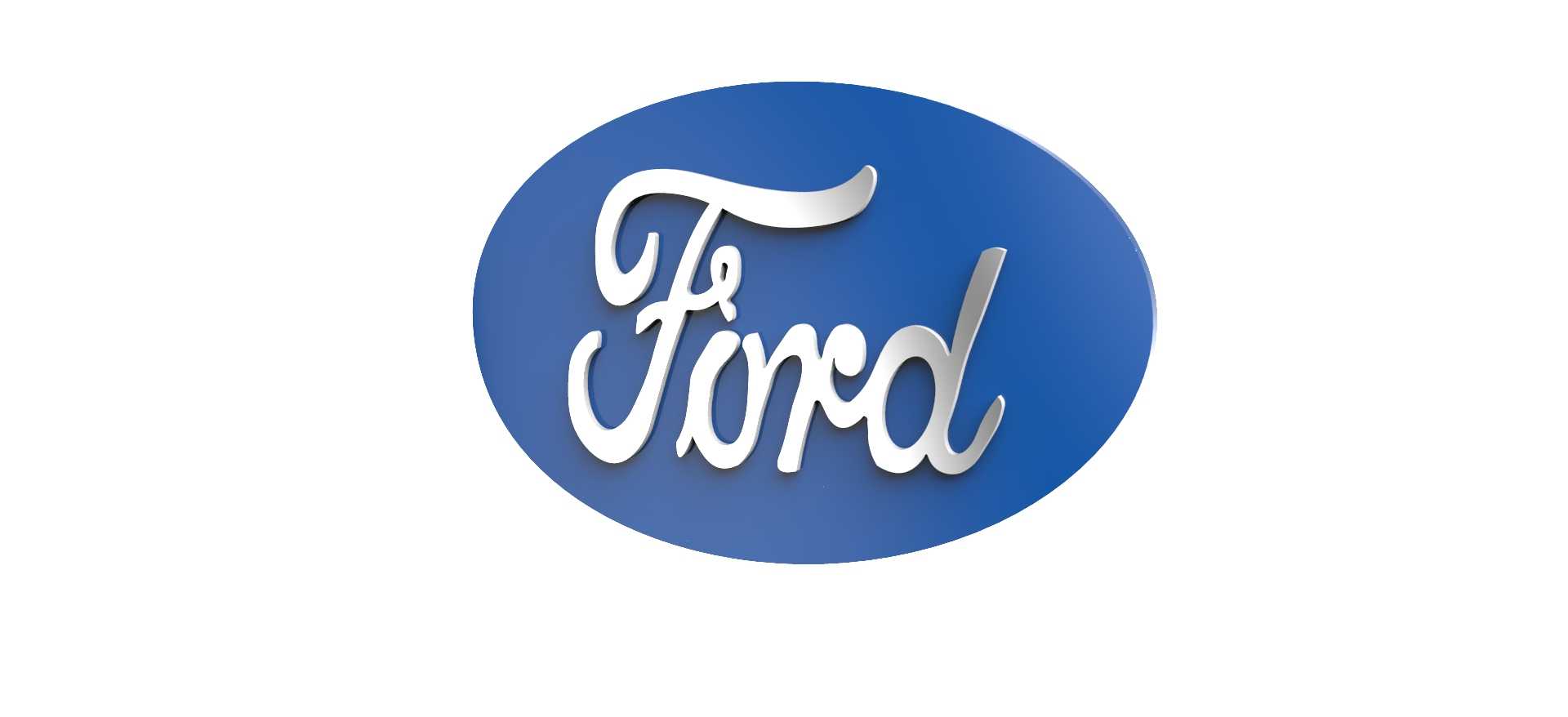

福特品牌标识立体造型结构设计

　　在汽车外饰零部件的设计体系中，品牌标识是兼具品牌识别属性与外观装饰作用的典型构件，这类构件的三维建模工作，往往需要兼顾曲面流畅度、安装适配性以及视觉呈现效果，不能仅停留在平面图形的立体化拉伸层面。本次完成的福特标识三维造型，首先从视觉识别的核心需求出发，还原了经典福特手写字体的曲面弧度变化，标识主体的蓝色椭圆基底并非规则的正椭球曲面，而是根据实车装配后的视觉透视效果做了细微的弧面调整，避免在不同光照角度下出现平面感过强、边缘反光不均的问题。从实际装车的应用场景来看，这类标识通常会布置在车辆前进气格栅中央、尾门居中位置以及方向盘中央区域，不同安装位置的标识在安装边界上存在明确差异：布置在进气格栅处的标识，

　　背部需要预留对应卡扣的安装柱结构，安装柱的位置要避开格栅内部的加强筋与传感器走线空间，同时标识整体的突出高度不能超过格栅外平面3mm，避免在车辆行驶过程中增加额外风阻，或是在低速碰撞时首先发生破损；布置在尾门的标识，背部多采用泡棉胶粘贴加定位销的组合固定方式，建模时需要在标识背部预留0.2mm深度的胶层容纳槽，避免粘贴后胶层溢出影响外观，同时定位销的直径要与尾门钣金上的定位孔保持0.1mm的间隙配合，保证装配时的顺畅度。在造型细节的处理上，手写字体的立体凸起高度做了梯度变化，字体笔画较粗的区域凸起高度控制在2.5mm，笔画纤细的收笔位置凸起高度逐步过渡到1.2mm，避免纤细笔画在注塑成型时出现填充不足、脱模变形的问题，

　　同时字体边缘做了R0.3mm的圆角处理，既可以消除锐边带来的安全隐患，也能让光线在字体表面形成均匀的反光带，提升标识的精致感。蓝色椭圆基底的边缘做了向内收的斜切面处理，斜切面角度控制在15度，这个角度既可以让标识与安装基座之间形成自然的视觉过渡，不会出现生硬的拼接缝隙，也能在装配时起到导向作用，方便工人快速对准安装位置。从建模的逻辑来看，首先通过平面 trace 图勾勒出椭圆外轮廓与字体的闭合曲线，对字体曲线的拐点做G2连续的曲率调整，避免后续曲面生成时出现褶皱；之后通过多截面曲面功能生成椭圆基底的基础弧面，再将字体曲线投影到基底曲面上，采用偏移曲面结合布尔运算的方式生成字体的凸起结构，最后对所有过渡位置做曲率连续的倒圆角处理，

　　保证整个模型的曲面质量达到A级曲面的要求，能够直接对接后续的模具开模工作。针对不同安装场景的适配需求，模型还预留了可调整的参数接口：如果是用于方向盘中央的标识，整体尺寸会缩小到进气格栅版本的三分之一，同时背部的安装结构会替换为适配安全气囊盖板的卡扣结构，标识表面的弧度也会根据方向盘盖板的曲面做随形调整，保证标识安装后与盖板表面完全齐平，不会出现突兀的凸起。在材质表现的层面，模型区分了蓝色基底与银色字体的不同表面质感，蓝色区域采用高光亮面的材质设定，表面粗糙度控制在Ra0.8以下，银色字体部分做了细微的磨砂纹理处理，纹理深度控制在0.05mm，既可以和蓝色基底形成质感对比，也能避免指纹残留影响视觉效果。这类标识的设计看似结构简单，实则需要平衡外观效果、成型工艺、装配适配等多方面的要求，任何一个曲面的曲率偏差、安装结构的位置误差，都可能导致最终装车效果达不到设计要求，或是在生产过程中出现良率过低的问题。在建模过程中，还需要考虑热胀冷缩带来的尺寸变化，标识采用ABS材质注塑成型时，整体的收缩率设定为0.5%，建模时已经将收缩补偿量纳入尺寸计算，保证模具生产出的成品在常温下的尺寸符合设计公差要求。另外，标识的边缘与安装基座的配合间隙控制在0.1mm，这个间隙既可以吸收装配时的位置误差，也能避免车辆行驶过程中因震动产生摩擦异响。
