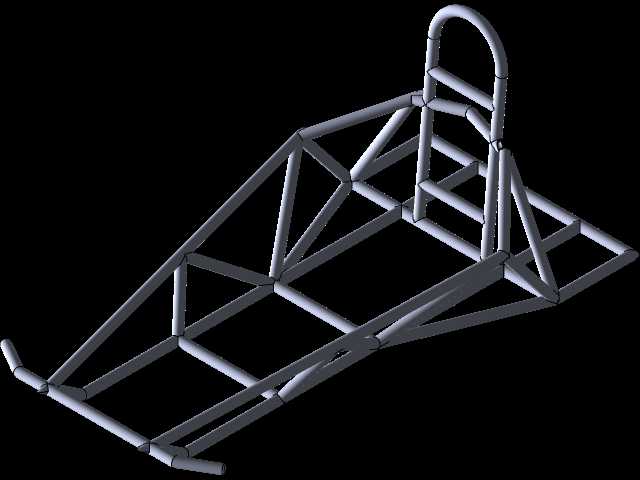

大学生竞赛用桁架式滚笼卡丁车车架结构

　　这套桁架式滚笼卡丁车车架结构，主要面向大学生工程实践竞赛场景设计，区别于民用娱乐卡丁车的钢管弯管拼接结构，整体采用三角形桁架受力逻辑搭建，核心承载区域全部通过斜向支撑杆形成稳定的三角受力单元，从根源上避免了矩形框架在受冲击、侧向载荷时容易出现的结构失稳问题。在实际竞赛场景中，这类卡丁车需要完成直线加速、绕桩避障、小幅飞跃落地等多个考核项目，车架作为整车的核心承载基体，既要承受动力总成输出的扭矩反力，还要传递路面对轮胎的冲击载荷，同时在车辆发生侧翻、碰撞时，滚笼结构需要为驾乘人员留出足够的生存空间，避免结构变形侵入驾乘舱。从结构布局来看，车架前部预留了转向机构的安装点位，转向立柱的安装支座直接焊接在主纵梁与斜撑的交汇节点上，

　　保证转向力传递时不会出现局部应力集中；中部驾乘区域的横向支撑间距经过反复校核，既能够适配常规竞赛用座椅的安装孔位，也能在侧碰时将冲击力快速分散到多根纵梁上，不会出现单根杆件过载断裂的问题；后部动力安装区域的桁架密度更高，主要是因为动力总成、传动系统的工作振动会持续作用在该区域，加密的斜撑能够提升局部结构刚度，避免长期振动导致的焊缝疲劳开裂。设计过程中优先考虑了管材的受力路径优化，所有杆件的连接节点都尽量对齐载荷传递方向，避免出现杆件偏心受力的情况——很多初次做竞赛车架的设计者容易忽略这一点，往往会为了造型随意布置杆件，导致部分杆件长期承受附加弯矩，不仅增加了整车重量，还会埋下结构失效的隐患。这套结构的主纵梁采用连续通长布置，

　　没有在中部做断开拼接，减少了焊缝数量的同时，也提升了纵向抗弯能力；侧向的防滚支撑杆从车架底部纵梁一直延伸到顶部防滚横杆，形成完整的侧向传力路径，当车辆发生侧翻时，顶部的冲击力可以顺着斜撑直接传递到底部车架，再分散到整个底盘结构上，不会出现顶部杆件弯折的情况。从安装边界来看，车架前部的宽度控制在合理范围内，预留了前轮转向所需的跳动间隙，不会在转向打满时出现轮胎与车架杆件干涉的问题；底部的安装平面平整度经过校核，能够适配不同尺寸的电池、电控组件安装，不需要额外做复杂的转接支架；后部的动力安装点位预留了多组安装孔，可以适配不同功率的驱动电机与传动组件，满足不同竞赛规则下的动力配置调整需求。在轻量化设计层面，

　　这套结构没有在非承载区域布置多余的杆件，比如驾乘人员腿部前方的区域，只保留了必要的横向支撑与斜撑，既满足了正面碰撞的强度要求，也尽可能降低了整车重量——对于竞赛类卡丁车而言，簧下质量之外的车架重量降低，能够直接提升加速性能与转向响应速度，同时减少动力系统的负载。结构的杆件连接节点全部采用相贯线切口设计，保证管材之间能够完全贴合焊接，相比直接抵接的焊接方式，焊缝长度更长，受力更均匀，能够承受更大的冲击载荷；所有外露的杆件端部都做了圆弧收口处理，避免尖锐边角在装配、调试过程中造成人员划伤，也符合竞赛类装备的安全设计要求。在实际装配调试过程中，这套车架的基准面统一，所有安装点位都以底部主平面为基准做定位，能够保证前后轮的安装定位参数符合设计要求，减少后期四轮定位的调整工作量；车架的重心位置经过优化，主要承载的电池、动力总成安装点位都布置在整车重心附近，降低车辆高速过弯时的侧倾力矩，提升行驶稳定性。针对竞赛中可能出现的落地冲击，车架底部的纵梁在前后轮安装位置附近做了局部加强，额外增加的短斜撑能够将悬挂传递的冲击快速分散到相邻杆件上，避免局部应力过大导致的杆件变形；防滚架的顶部横杆高度经过反复验证，既能够满足驾乘人员佩戴头盔后的头部安全间隙要求，也不会因为高度过高导致整车重心上移，影响操控稳定性。
