残障代步车专用转向操控结构设计

　　这套转向操控结构主要适配下肢行动不便人群使用的手动操控代步车，区别于常规代步车的下肢操控转向逻辑，整套结构将转向操控端上移至乘坐者手部可及的高度范围，适配乘坐者坐姿状态下的上肢操作幅度，无需下肢施力即可完成行进方向的精准控制。从实际使用场景来看，这类结构多应用在定制化助残代步车辆、康复训练代步器具上，需要兼顾操控灵敏度、结构强度与行驶缓冲性能，避免路面颠簸直接传递到操控端造成使用者手部疲劳，同时要保证转向传动比处于合理区间，避免小幅手部动作造成过大转向角度引发行驶风险。

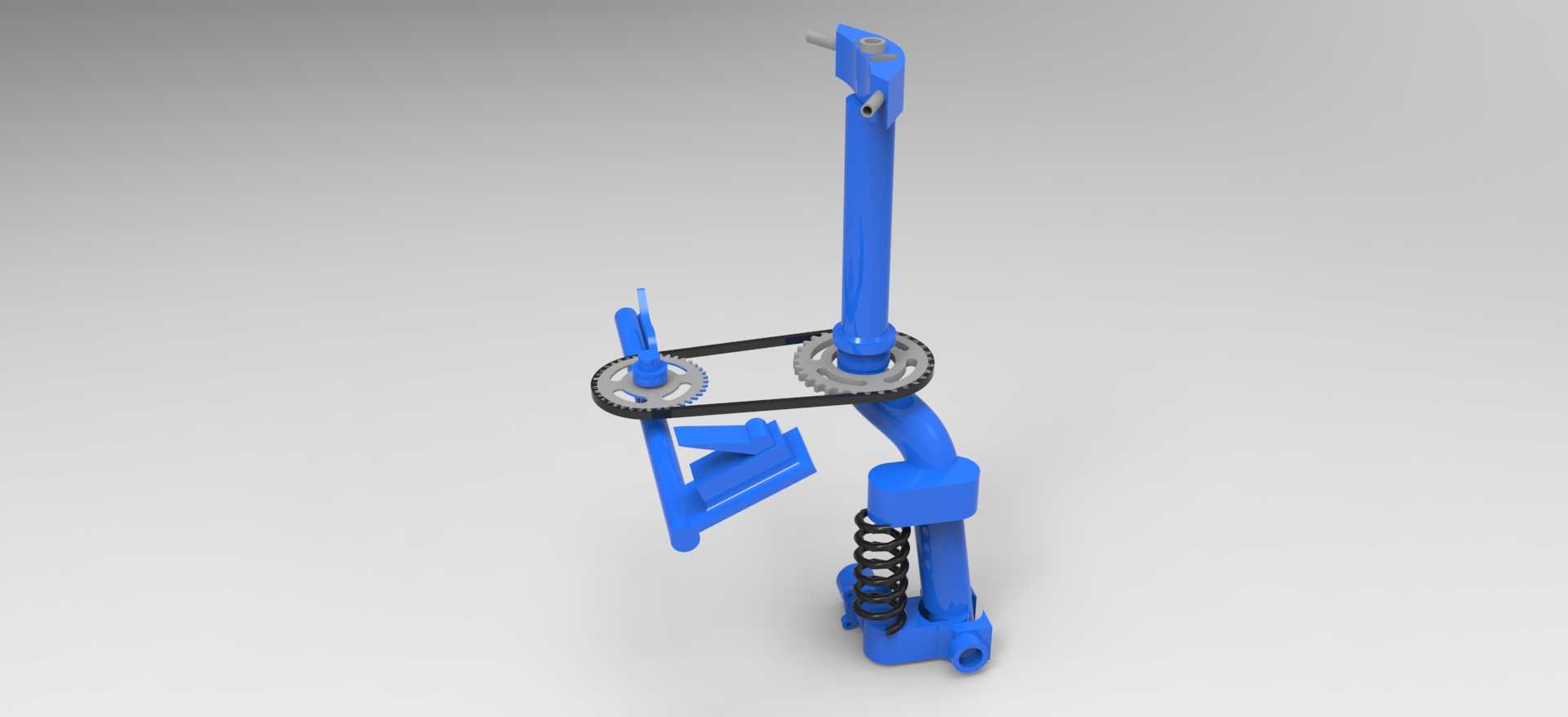

　　结构设计上，操控立柱采用分段式布局，上部的握持操控段做了适配手部抓握的直径收窄设计，操控端预留了刹车、驻车按键的安装位，可直接集成常用操控按键，无需使用者手部大范围移动即可完成多类操作。立柱下部集成同步带传动的双齿轮组，两个同步齿轮通过齿形带连接，将上部操控端的转动扭矩无滑差传递到下部的转向输出端，齿轮模数选用1.5模，齿厚8mm，可承受日常使用中频繁转向带来的交变载荷，齿形带选用氯丁橡胶加玻纤芯材质，张紧度通过齿轮安装座的腰型孔调节，长期使用出现松弛后无需更换部件即可快速调整张紧力，降低后期维护成本。

　　转向输出端连接前轮转向节的位置集成了圆柱螺旋压缩弹簧作为减震组件，弹簧线径6mm，有效圈数7圈，自由长度120mm，可过滤行驶过程中路面传来的垂直方向震动，避免颠簸造成操控端打手，同时弹簧上下端都设置了橡胶缓冲垫，减少弹簧压缩回弹时的金属碰撞异响。下部的安装基座设置了三个呈三角形分布的安装孔，孔位间距分别为65mm、72mm、80mm，适配多数常规代步车的前车架安装点位，安装时无需对原有车架做大规模切割改造，仅需通过螺栓紧固即可完成装配，适配不同厂家生产的同级别助残代步车改装需求。

　　从安装边界来看，整套结构垂直方向总高度为420mm，其中操控端距离安装基座平面的高度为360mm，可根据乘坐者的坐姿高度、手臂长度做上下30mm范围的高度调节，调节通过立柱中部的锁紧抱箍实现，松开抱箍即可调整立柱伸出长度，锁紧后可承受150N的侧向操控力不出现滑移。水平方向上，传动齿轮组的最大外轮廓宽度为180mm，安装基座的最大宽度为90mm，安装时需要预留前部200mm、左右各100mm的操作空间，避免与车架上的电池盒、置物筐等部件发生运动干涉。转向行程设计上，操控端左右最大转动角度各为45度，对应前轮最大转向角各为35度，传动比约为1.28:1，既不会因为传动比过小导致转向过于灵敏，也不会因为传动比过大需要使用者大幅转动手臂才能完成转向，适配上肢力量较弱的残障使用者操作力度需求。

　　结构的受力部件均采用6061铝合金材质做硬质阳极氧化处理，在保证整体结构重量控制在1.8kg以内的同时，表面硬度达到HV350以上，耐磨性能满足长期频繁转向的使用需求，外露的传动部件外侧预留了防尘罩安装卡槽，后期可加装PVC防尘罩避免泥沙、灰尘进入齿轮啮合面与带轮槽，延长传动部件的使用寿命。转向立柱内部预留了直径8mm的穿线孔，操控端的按键线束可从立柱内部穿入连接到下部的控制器，避免线束外露造成勾挂、磨损风险，提升使用过程中的安全性。
