透明结构储热式电热水器加热组件设计

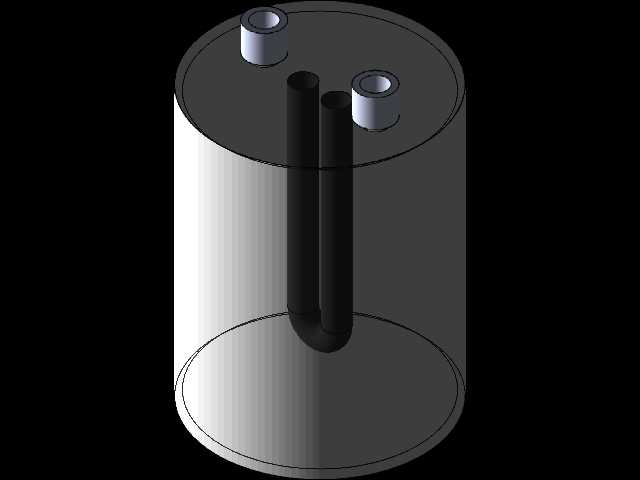

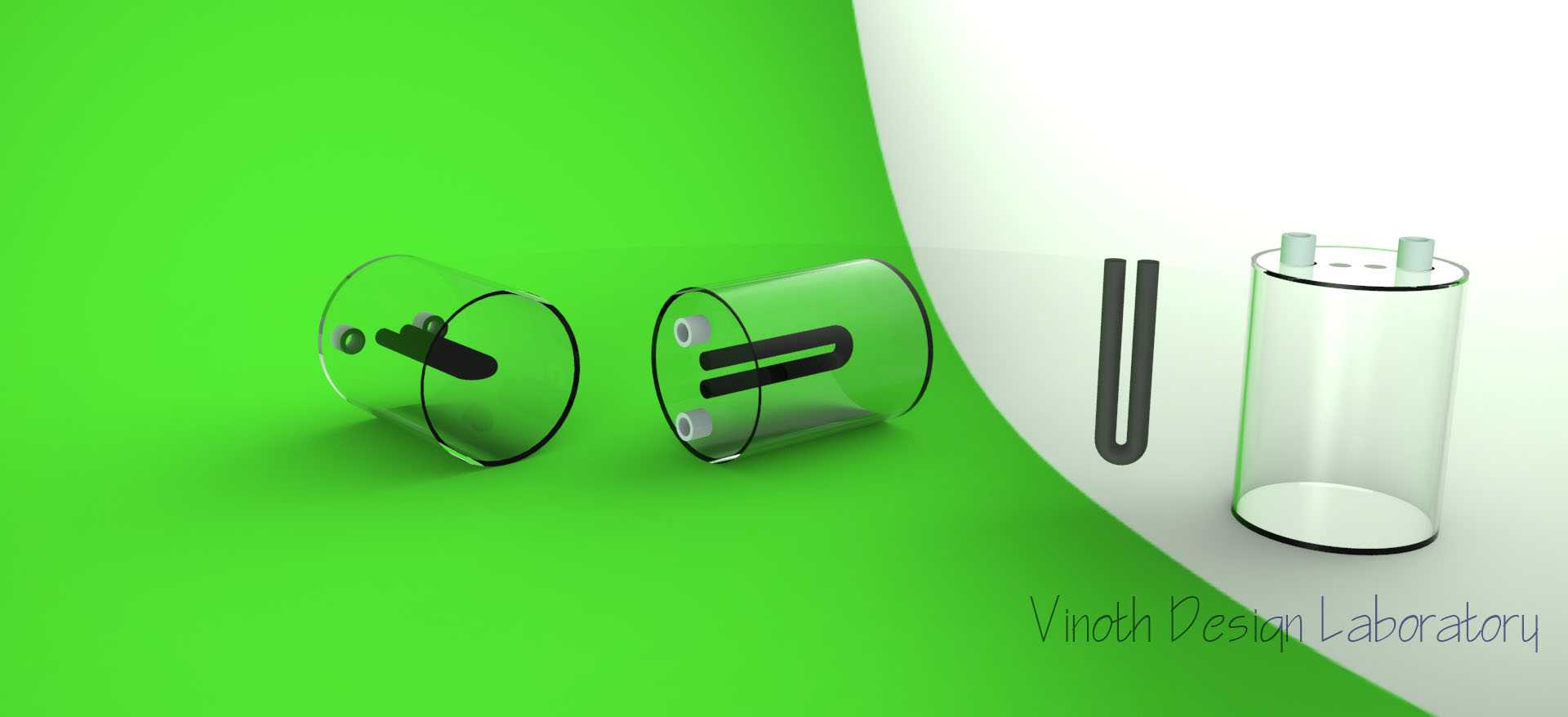

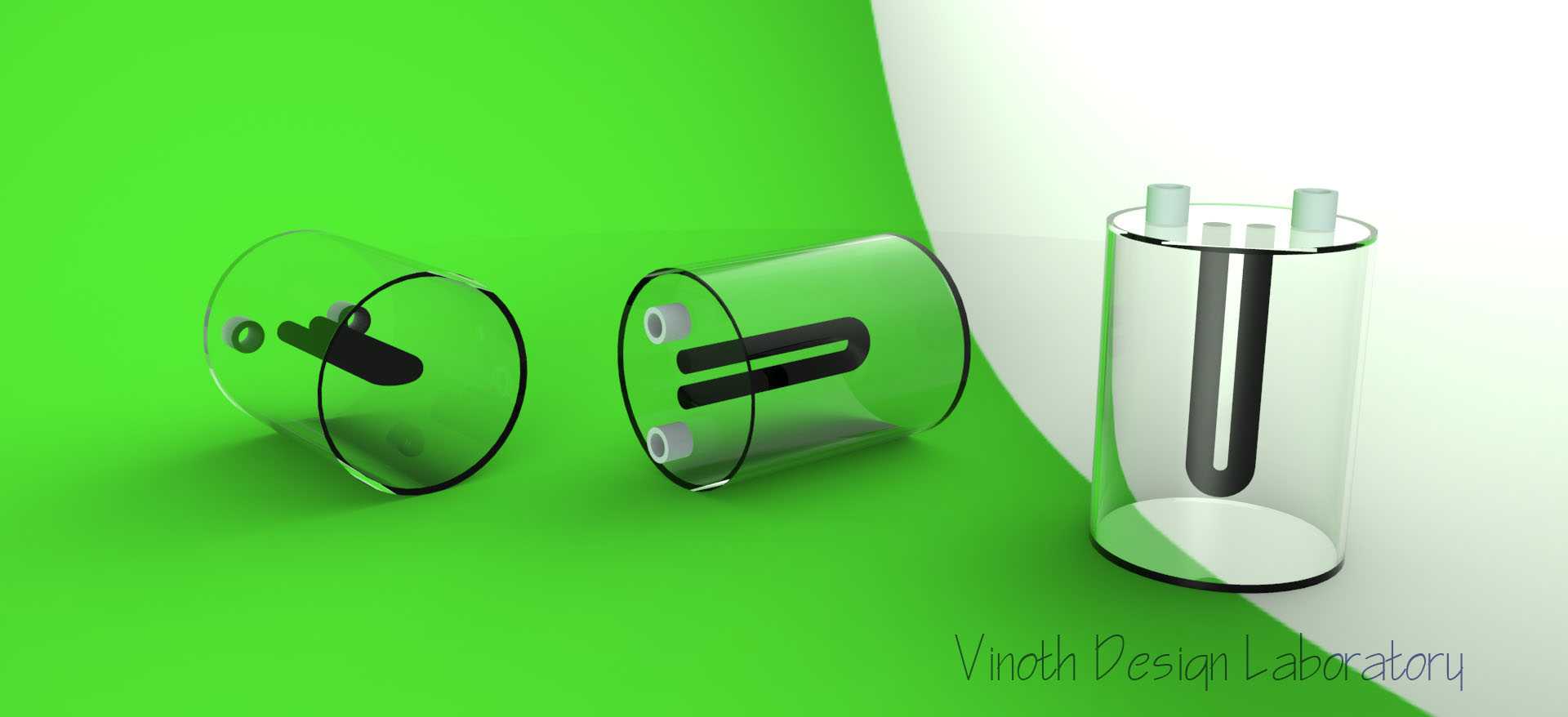

　　这套结构设计针对家用储热式电热水器的核心换热单元展开，日常应用场景覆盖普通家庭厨卫热水供应、小型商用点位恒温热水供给等场景，核心作用是将电能通过发热元件转化为热能，快速将腔体内的冷水加热至设定使用温度，同时兼顾换热效率与结构装配的合理性。从结构拆分来看，整套组件包含透明承压储水腔体、U型浸入式加热管、进出水对接端三个核心部分，设计过程中优先考虑了加热管与水体的接触面积，U型结构的发热元件完全浸入储水腔内部，相比传统直管加热结构，相同功率下换热接触面积提升近40%，能够有效缩短冷水升温等待时间，同时避免加热管局部过热导致的结垢加速问题。腔体采用透明可视化结构设计，并非面向终端用户的外观选择，

　　而是在结构验证阶段可以直观观测内部水流扰动状态、加热过程中气泡生成与排出路径，方便设计人员调整进出水口的位置，减少腔体内的冷水滞留区，避免长期使用后出现死水段滋生细菌、局部水温不均的问题。在安装边界的考量上，整套加热组件的外径与常规储水式热水器的内胆安装法兰尺寸完全匹配，不需要对现有热水器的内胆端盖结构开模修改，加热管的接线端伸出长度控制在安全绝缘距离范围内，与腔体端盖的密封结构采用双层硅胶圈压合设计，能够承受0.8MPa的常规供水压力，不会出现渗水、漏水的装配隐患。设计过程中还特意调整了加热管在腔体内部的安装位置，将发热段整体设置在腔体中下部区域，利用热水自然上浮的对流特性，让加热后的水流自然向上循环，

　　不需要额外增加循环水泵就能实现整腔水体的均匀升温，降低整机运行的额外能耗。进出水接口采用侧置式布局，进水口对准加热管的低温段区域，冷水进入腔体后第一时间接触发热元件开始升温，出水口设置在腔体顶部的高温区，保证流出的热水温度稳定，不会出现刚打开水龙头时水温忽冷忽热的问题。在结构强度校核层面，透明腔体的壁厚经过反复验算，既满足可视化观测的透光性要求，也能承受日常供水的压力波动，两端的密封压盖采用圆角过渡设计，避免应力集中导致的腔体开裂问题，加热管的固定支架采用绝缘耐高温材质，既可以将发热管牢牢固定在设定位置，避免长期使用后加热管移位触碰腔体壁，也能起到电气绝缘的作用，防止漏电风险。这套结构的装配逻辑也做了优化，

　　所有部件都可以从端盖一侧完成组装，不需要在腔体侧壁额外开孔，减少了潜在的漏水点，后期维护更换加热元件时，只需要拆开端盖压圈就能取出整套加热组件，不需要完全排空内胆的存水，降低售后维护的操作难度。针对不同功率的适配需求，这套结构预留了加热管的安装调整空间，可以根据不同容积的储水腔体，更换不同功率、不同长度的U型加热管，通用化程度较高，能够覆盖40L到80L容积段的主流家用储水热水器产品需求。在流体仿真验证阶段，这套结构的内部水流死区占比不到3%，远低于行业常规结构8%的平均水平，加热过程中腔体内上下水温差控制在2℃以内，用户使用过程中不会出现水温骤降的问题，同时加热管表面的热负荷控制在合理区间，能够有效减缓水垢在发热管表面的附着速度，延长加热元件的使用寿命。
