乘用车五辐运动款合金轮毂结构设计

　　日常做底盘行走部件建模时，合金轮毂是绕不开的典型件，这次的五辐运动款结构，首先要匹配民用紧凑型乘用车的安装边界，不能只盯着渲染效果做外观。先从安装位说起，中心孔的公差要严格适配对应车型的轴头尺寸，过盈量控制在合理区间，避免装车后出现高速抖动的问题；PCD节圆直径的孔位分布要和制动盘、转向节的安装点位完全对齐，螺栓孔的倒角深度要兼顾螺栓头贴合度与轮辐根部的强度留存，不能为了好看把孔边削得太薄，日常过坑洼路面时很容易从孔位边缘萌生裂纹。

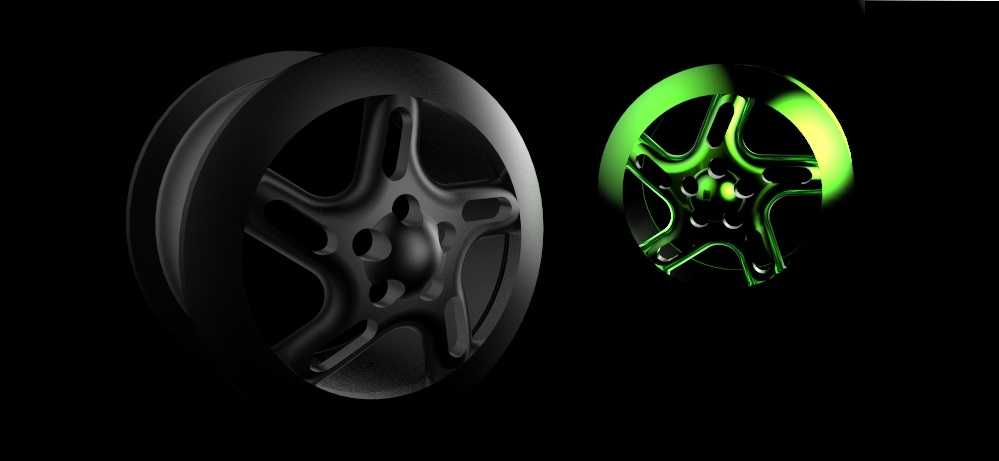

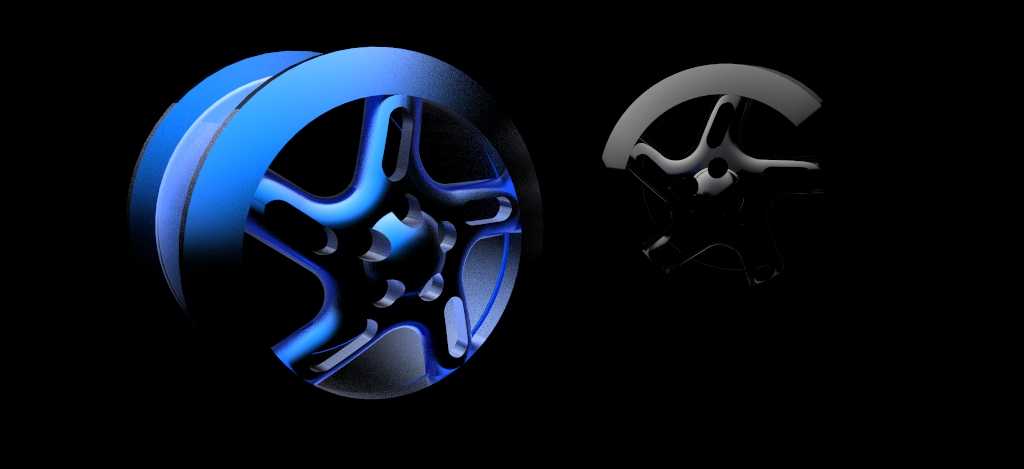

　　轮辐的造型做了渐变式的厚度处理，靠近中心安装座的位置辐条截面更厚，往轮辋方向延伸时逐步收窄，既保证了径向载荷的传递路径连续，也能给制动系统留出足够的散热空间——很多新手建模时容易把辐条做成等厚结构，要么强度冗余太多增加簧下质量，要么薄弱位置在侧向过弯时应力集中。轮辋部分的胎圈座角度严格遵循民用轮胎的安装标准，轮缘的凸起高度要能卡住轮胎胎唇，避免急加速或者胎压不足时出现脱胎的风险，气门嘴的预留位置选在两根辐条之间的凹陷处，既不会被辐条遮挡影响充气操作，也能避免平衡块粘贴时和气门嘴产生干涉。

　　实际应用场景里，这类合金轮毂主要适配铺装路面行驶的家用乘用车与入门运动车型，相比钢制轮毂，铝合金材质的导热性更好，长距离连续制动时能把刹车系统产生的热量更快传导出去，降低制动热衰减的概率；同时更低的簧下质量能让悬架的响应速度更快，颠簸路面时车轮的贴地性更好，间接提升行驶稳定性。设计过程中特意把辐条的背面做了弧形过渡，没有留直角的应力集中槽，日常行驶中带起的碎石击打在辐条背面时，弧形面能把冲击力分散开，不容易出现磕碰掉块的问题；轮辐表面的造型凹槽也不是纯装饰作用，凹槽走向顺着车轮旋转的方向设计，行驶时能引导气流顺着辐条流向制动卡钳，强化散热效果。

　　安装边界上，轮辋的宽度要匹配对应规格的轮胎扁平比，偏距数值的设定要保证车轮装车后不会超出翼子板边界，同时打满方向时不会和内侧的悬架摆臂、减震器筒身发生摩擦；中心盖的卡槽位置做了均匀分布的卡扣位，拆卸安装都不需要额外工具，日常维护时很方便。做结构校核的时候，要重点关注几个应力集中区域：辐条和中心安装座的连接位置、辐条和轮辋的焊接（铸造一体）衔接处、螺栓孔周边的环形区域，这几个位置在承受垂直冲击、侧向转弯载荷、扭矩传递时的应力值最高，建模时要做圆角过渡处理，不能留尖锐的棱边。另外轮辋的槽底深度要满足轮胎拆装的需求，不能为了追求视觉效果把槽底做太浅，否则后期换胎时轮胎很难卡入位，强行撬装还容易损伤胎圈。

　　很多人做轮毂建模只做正面的外观曲面，忽略了背面的配重块安装平面、平衡块粘贴的平整区域，实际生产装车后，动平衡环节需要在轮辋内外侧粘贴平衡块，如果背面有太多凸起的造型，平衡块没法完全贴合，高速行驶时很容易甩飞，导致车轮抖动。这次的结构在轮辋内外圈都留了足够宽度的平整环带，刚好适配常用的粘贴式平衡块尺寸，不需要额外打磨修整。辐条的造型做了镂空的轻量化处理，但镂空区域的边缘都做了卷边式的加强结构，不会因为挖空就降低整体的抗扭刚度，毕竟车轮不仅要承受车身的垂直重量，起步、制动时的扭矩传递，过弯时的侧向载荷都要靠整个轮体来承担，不能为了轻量化牺牲结构可靠性。
