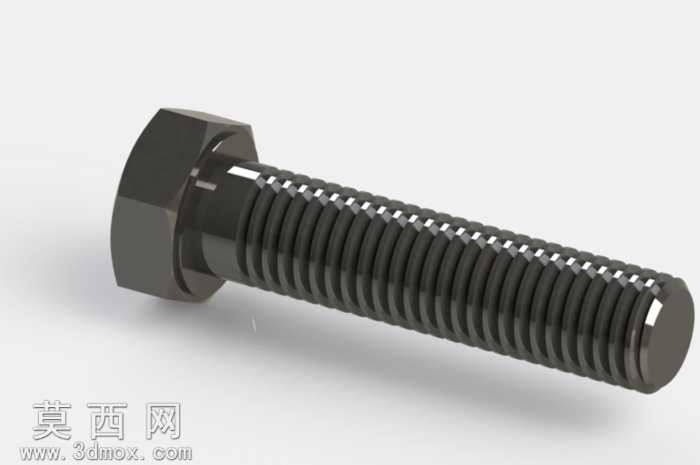

外六角全螺纹标准六角头螺栓三维模型

本模型为外六角全螺纹六角头螺栓，建模过程严格遵循普通外六角螺栓的通用尺寸规范，采用SolidWorks软件完成全参数化建模，建模初期首先确定螺栓的核心尺寸基准，以六角头的对边宽度、对角宽度、头部厚度作为头部特征的基础参数，以螺杆公称直径、螺距、螺杆长度、螺纹收尾长度作为杆部特征的核心参数，保证各尺寸比例符合常规紧固件的设计规范。建模流程上首先绘制六角头的正六边形草图，通过拉伸凸台命令生成六角头基体，随后在六角头与螺杆的衔接位置绘制倒角草图，添加符合标准的过渡倒角，避免应力集中的同时还原真实螺栓的工艺特征。螺杆部分首先以螺栓公称直径为尺寸绘制圆形草图，拉伸生成等直径的光杆基体，随后通过扫描切除命令生成完整的三角外螺纹特征，螺纹的牙型角、牙距、牙高均匹配对应公称直径的普通粗牙螺纹标准，螺纹收尾位置添加自然的退刀收尾结构，还原真实螺纹加工的工艺细节，螺杆末端添加45度倒角，方便装配时的对中导入。材质与渲染阶段，模型赋予高强度发黑碳钢材质，调整材质的金属粗糙度、反射率参数，还原发黑处理螺栓表面的哑光深灰金属质感，添加柔和的环境光与定向光源，突出六角头的棱边转折、螺纹牙型的凹凸结构细节，渲染输出的效果图清晰展现螺栓的整体外观与结构特征。结构设计上，模型还原了外六角螺栓的经典受力结构，六角头的六个受力面可适配普通扳手、套筒等工具施加拧紧力矩，全螺纹的杆部设计可适配不同厚度的被连接件，螺纹的连续牙型可保证连接时的咬合强度，整体结构无冗余特征，所有细节均对应真实螺栓的生产加工结构，可用于紧固件装配演示、机械结构虚拟装配、五金零件展示等场景，建模过程中所有特征均保留参数化关联，可通过修改核心尺寸参数快速生成不同规格的外六角螺栓模型，具备较高的复用性与实用性。
