渐变螺距圆柱螺旋压缩弹簧三维设计

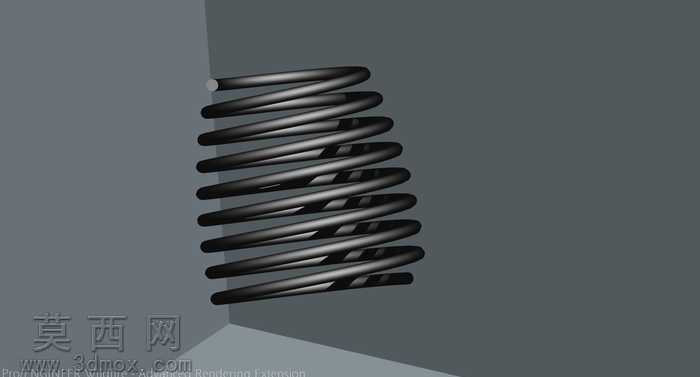

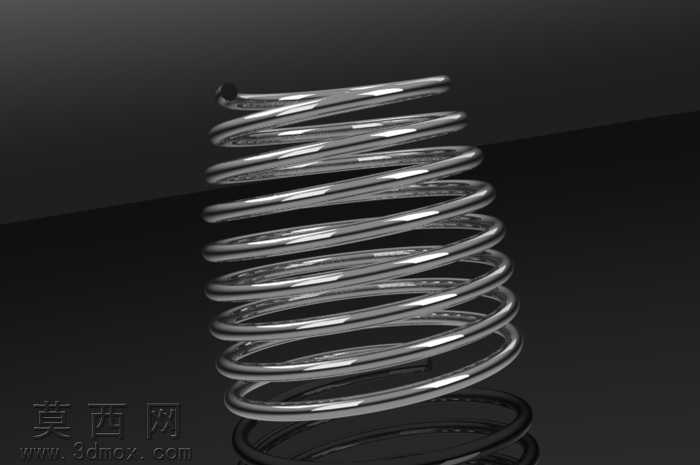

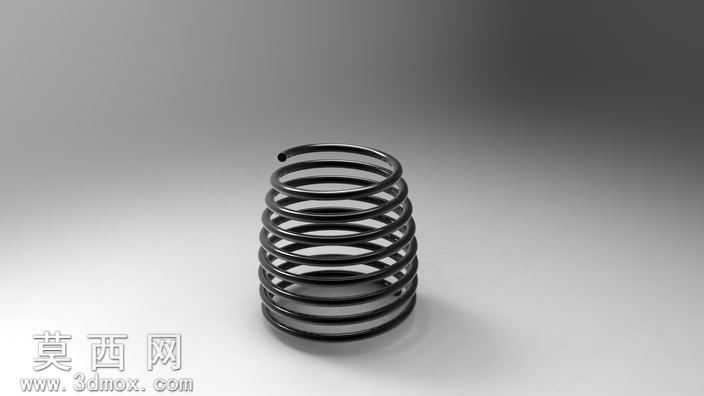

本作品为渐变螺距圆柱螺旋弹簧的三维参数化设计成果，建模阶段优先采用参数化草图驱动特征的构建逻辑，首先在前视基准面绘制螺旋线的引导路径，区别于常规等螺距弹簧，该螺旋线采用分段参数定义的方式，将弹簧整体划分为上下两端密绕段与中间疏绕段，两端密绕段螺距设置为略大于弹簧丝直径的数值，保证弹簧端部并紧磨平后的支撑稳定性，中间段螺距沿轴向呈线性渐变过渡，通过螺旋线特征中的可变螺距参数表逐段定义圈高与圈数，确保螺距变化顺滑无突变，避免应力集中隐患。完成螺旋线路径构建后，在垂直于螺旋线端点的基准面上绘制弹簧丝截面圆，以螺旋线为扫描路径、截面圆为扫描轮廓执行凸台扫描特征，过程中开启扫描特征的「随路径变化」扭转控制选项，保证弹簧丝截面始终与螺旋线法向保持垂直，避免出现截面扭转畸变的问题。建模完成后对弹簧两端支撑圈进行端面切除处理，模拟实际弹簧端部磨平的工艺结构，保证支撑端面与弹簧轴线垂直，符合通用弹簧的安装使用要求。材质与渲染阶段，为模型赋予高碳弹簧钢材质，调整材质的金属粗糙度为0.15、反射率为0.8，还原弹簧钢经淬火回火后的光亮金属质感，同时添加细微的表面划痕纹理，提升模型的真实感；场景搭建采用浅灰色哑光地面作为承载面，布置三点式布光：主光源从左上方45度角投射，打出弹簧螺旋结构的明暗层次，辅光源从右侧补光消除暗部死黑，顶部添加轮廓光勾勒弹簧的边缘轮廓，避免金属模型与背景融在一起，渲染输出时开启全局光照与环境光遮蔽，清晰呈现每一圈簧丝之间的间隙与渐变螺距的结构特征。结构设计上，该渐变螺距弹簧的刚度呈非线性变化特性，小载荷作用下由疏绕段簧圈率先发生变形提供较低刚度，大载荷下疏绕圈逐渐并紧后由密绕段承载提供更高刚度，相比等螺距弹簧具备更宽的载荷适配范围，可应用于需要变刚度缓冲减震的机械结构场景，建模过程中所有参数均关联至全局变量表，可通过调整弹簧丝直径、弹簧中径、各段螺距、总圈数等参数快速生成不同规格的渐变螺距弹簧，具备较强的参数化复用性。
