机床传动用主轴赫兹结构设计

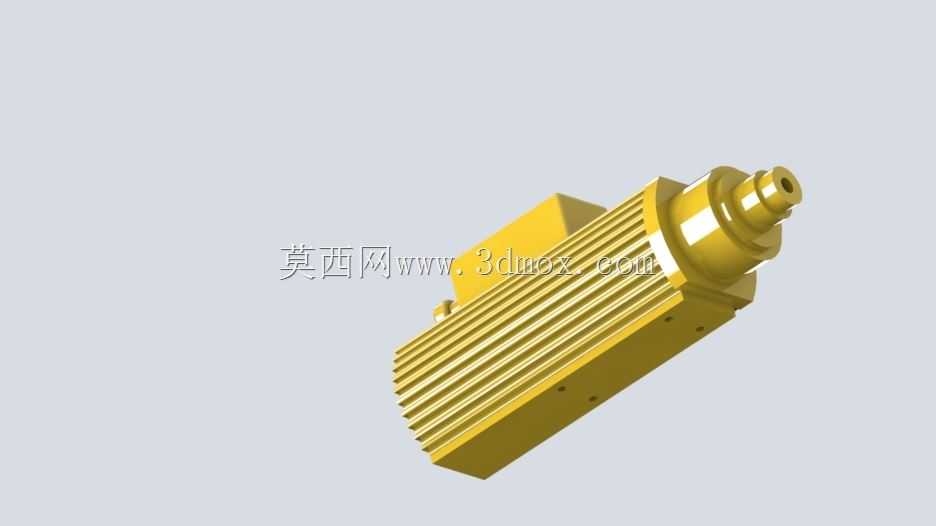

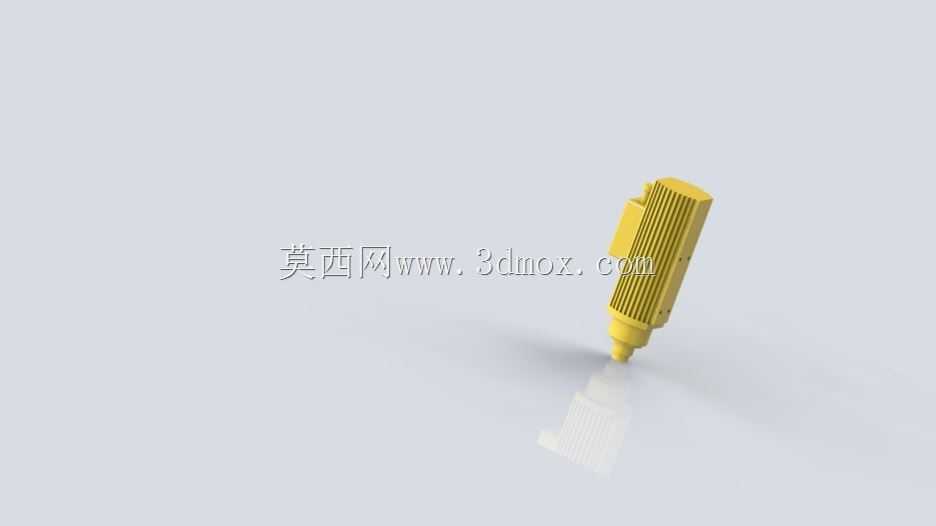

　　在常规金属切削机床、小型精密加工设备的传动链路里，这类主轴结构是动力输出端的核心承载部件，日常主要承担把电机输出的旋转扭矩传递到末端刀具或者工装夹具上的作用，同时要承受加工过程中产生的径向切削力、轴向进给力，保证运转过程中的回转精度不会因为负载波动出现超差。从实际装配场景来看，这类主轴大多用在中小型台式加工设备、专用打孔工位、小型磨削单元的动力端，不需要适配超重型切削的大负载工况，更多是满足常规小余量加工、精密修磨类工序的使用需求，日常维护时只需要定期检查前端密封部位的润滑状态，避免切削液、金属碎屑进入轴承配合位就能保证长期稳定运行。

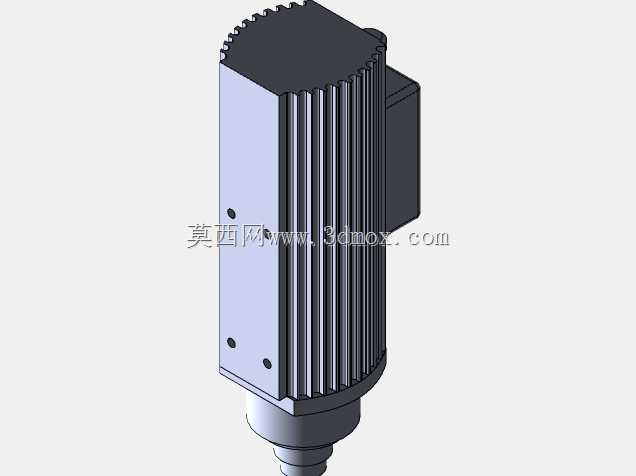

　　设计这类主轴的时候，首先要考虑的是和动力端的安装适配性，主体外壳的散热筋结构不是随意排布的，每一条筋条的高度、间距都要兼顾壳体的刚性和连续运转时的散热效率——毕竟主轴长时间高转速运转时，内部轴承、传动件产生的热量如果不能及时通过壳体散出，很容易造成内部温升过高，导致润滑脂失效、轴承预紧力变化，最终影响回转精度。外壳上的方形凸台是安装固定位，设计时特意做了加厚处理，用来匹配设备安装板的定位槽，装配时不需要额外做定位工装，直接把凸台卡入安装座的对应槽位，再通过侧面的紧固螺栓锁死就能完成固定，能有效减少现场装配的调校时间。

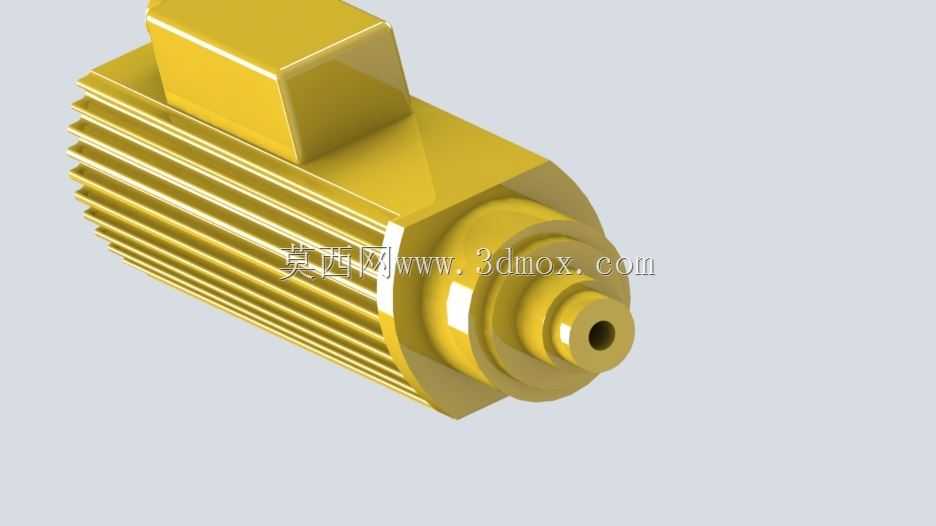

　　从安装边界尺寸来看，主体圆柱段的外径要和安装座的配合孔保持过渡配合公差，既不能过紧造成装配时敲入困难、后续维护拆卸不便，也不能过松导致运转时出现同轴度偏差，带来额外的振动。前端的阶梯轴结构是逐级收窄的，每一段阶梯的轴肩位置都做了圆角过渡，避免应力集中造成轴段断裂，最前端的内孔是用来安装刀具夹头或者工装接杆的，内孔的同轴度公差要控制在合理范围内，保证装夹后的刀具回转跳动量满足加工精度要求。后端的结构是用来和动力输入部件连接的，不管是通过联轴器直连电机，还是通过皮带轮传递动力，后端轴段的直径、键槽尺寸都要匹配标准传动件的规格，不需要单独定制非标连接件，能降低设备的整体配件成本。

　　实际做结构设计的时候，没有做过多冗余的复杂结构，因为这类主轴的使用场景非常明确，就是作为组装设备的通用动力输出部件，所有结构尺寸都尽量贴合常规工业配件的标准规格，后续使用者如果有特殊的改装需求，不管是加长前端轴段、更改安装凸台的尺寸，还是调整后端的连接结构，都可以在现有基础上直接修改参数，不需要重新搭建整体模型框架。外壳的散热筋除了散热作用，还能提升壳体的径向刚性，当主轴承受径向切削力的时候，筋条相当于加强筋结构，能减少壳体的形变，避免因为壳体变形导致内部轴承的配合位出现偏移，延长轴承的使用寿命。前端的密封槽位置预留了足够的安装空间，可以适配标准的骨架油封或者防尘密封圈，能有效阻挡加工过程中产生的粉尘、切削液进入壳体内部，保护内部的传动部件和润滑介质。

　　在设备选型匹配的时候，要注意核对主轴的额定转速范围和自身设备的最高运转转速是否匹配，安装凸台的尺寸是否和自身设备的安装板开孔对应，前端内孔的装夹范围是否满足常用刀具的柄部尺寸要求，不需要盲目追求大负载、高转速的型号，适合自身工序加工需求的规格才是性价比最高的选择。这类主轴的整体结构没有复杂的异形曲面，不管是做三维装配校验，还是后续出工程图指导加工，都能快速提取对应的尺寸参数，壳体部分可以采用铸造成型后再精加工配合位的工艺，轴类部分采用调质处理后精磨各段外圆的工艺，加工难度低，量产时的品控也容易把控，非常适合作为通用标准配件在各类中小型加工设备上推广使用。
