可调节杆件夹持式传感固定安装支架

　　在工业现场的传感检测工位搭建中，传感元件的安装固定一直是影响检测稳定性的核心环节，这款夹持式安装支架正是针对圆柱杆件安装场景设计的专用固定结构，可适配各类外径接近的检测传感元件的快速装夹与位置调整。从实际应用场景来看，这类支架常被用在生产线旁的工件到位检测、尺寸轮廓检测、物料有无检测工位，尤其是在输送线侧边、设备机架立杆、工装台支撑杆这类现成圆柱杆件作为安装基体的场景下，无需额外打孔焊接，就能快速完成传感元件的固定，大幅缩短现场工位改造的调试周期。

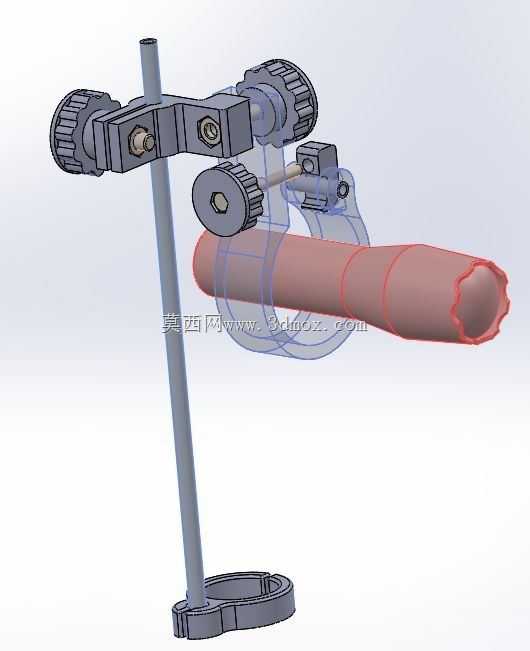

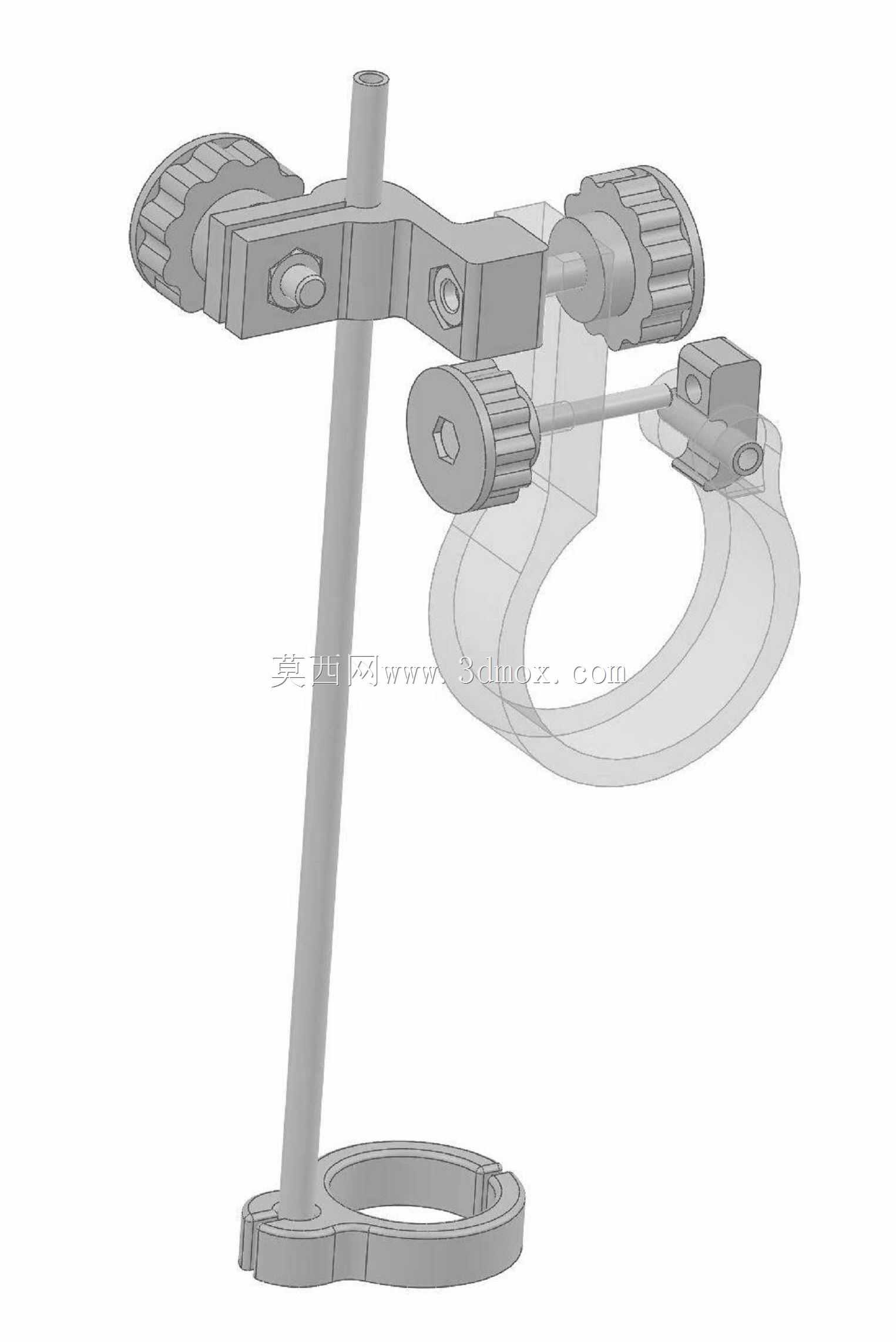

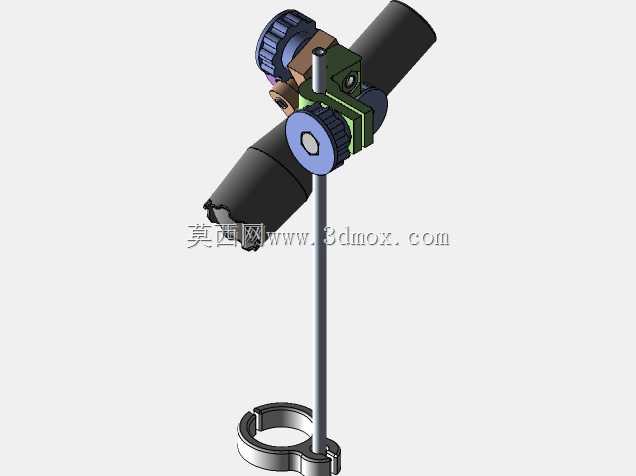

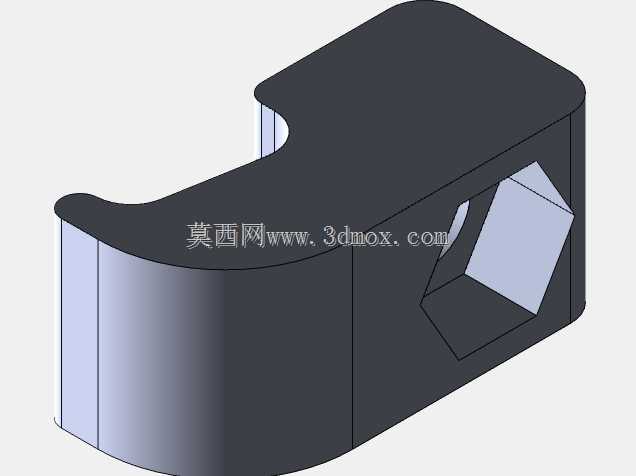

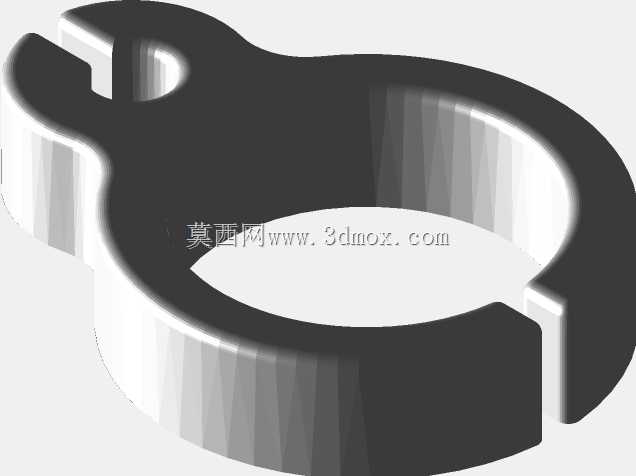

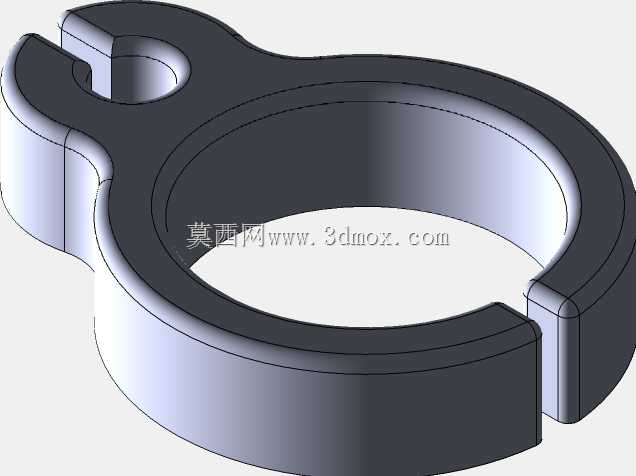

　　从结构功能上看，这款支架采用多关节可调的设计思路，整套结构包含立杆底座、竖杆夹持组件、多关节转向调节块、传感元件抱夹四个核心部分。底座采用开口抱箍结构，可直接卡装在对应直径的圆管或圆柱基座上，通过侧面的锁紧旋钮实现底座在基座上的任意高度固定，抱箍的开口设计支持侧装，不需要从杆件端部穿入，适配已经完成组装的设备机架加装需求。竖杆作为整个支架的支撑主体，表面做光滑处理，方便上部夹持组件沿杆身上下滑动调整高度，夹持组件与竖杆的配合采用旋钮锁紧结构，旋钮内置防滑压块，拧紧时压块紧密贴合竖杆表面，不会出现长期使用后下滑移位的问题。

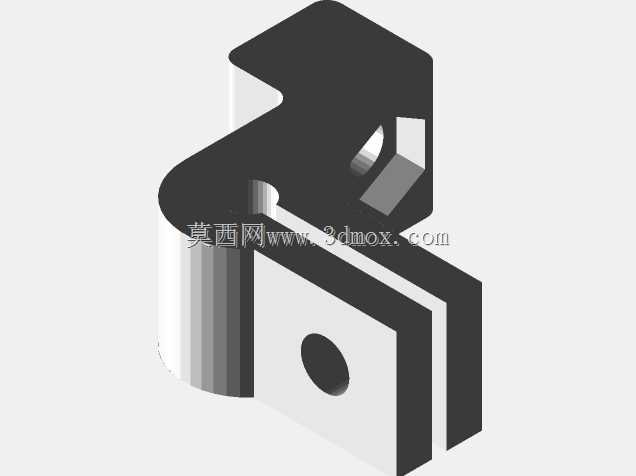

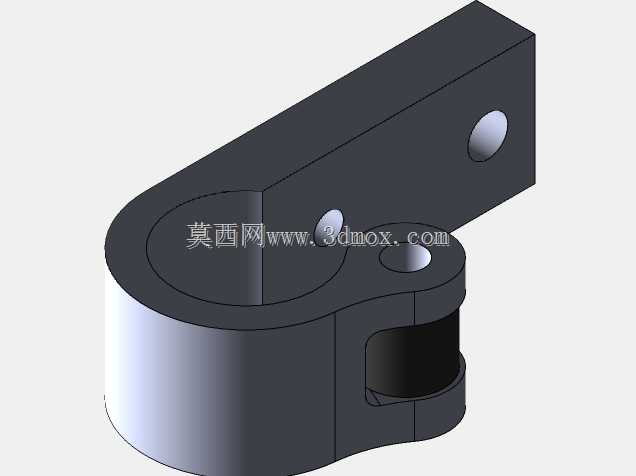

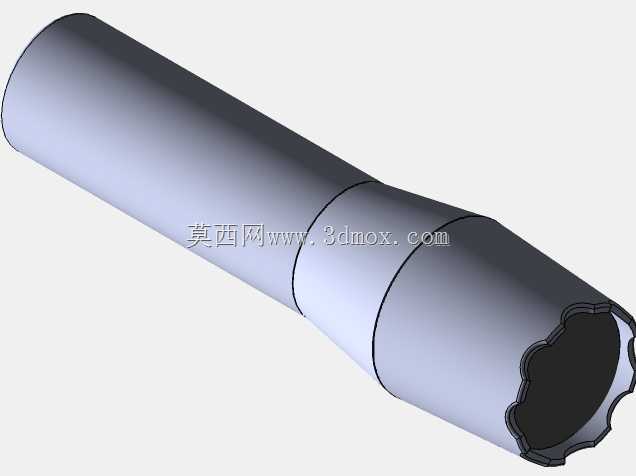

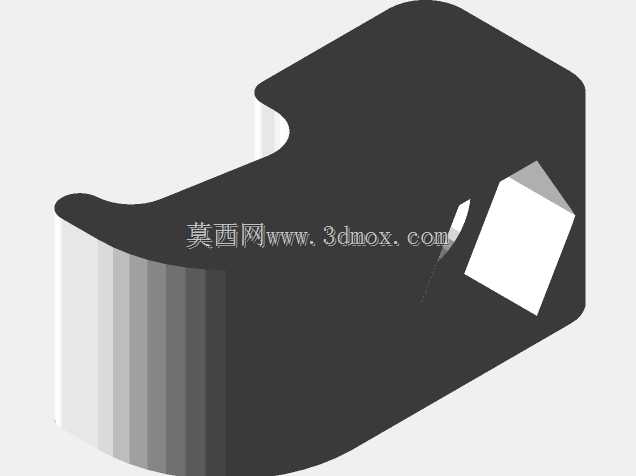

　　中间的多关节调节块是整个支架的核心功能部分，两个互相垂直的回转关节分别负责水平方向的角度偏转和俯仰角度调整，每个关节都采用独立的旋钮锁紧结构，调整时松开对应旋钮即可将前端的传感抱夹调整到任意需要的空间角度，调整到位后拧紧旋钮，关节处的啮合齿面会紧密咬合，避免检测过程中受设备振动影响出现角度偏移。前端的传感抱夹采用半开口弹性结构，内侧做圆弧过渡，适配圆柱外形的传感元件，抱夹侧面同样设置锁紧旋钮，可适应一定外径范围内的不同规格传感元件装夹，装夹时不会刮伤传感元件的外壳表面。

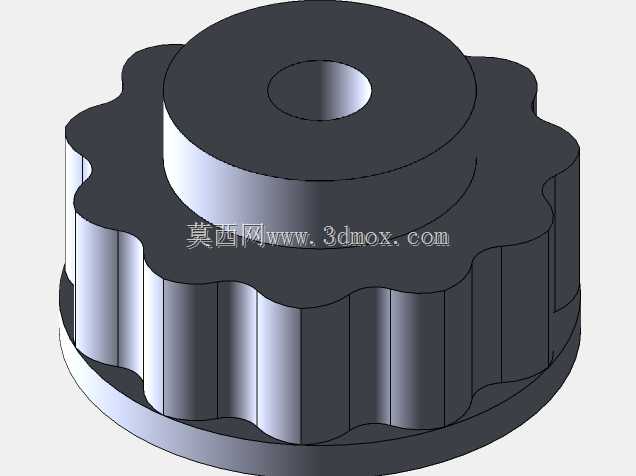

　　从设计思路上，整套结构优先考虑现场调试的便捷性，所有锁紧操作都不需要额外的专用工具，徒手即可完成所有位置和角度的调整，适合现场调试人员根据实际检测需求快速微调传感位置。结构上所有受力的锁紧位置都采用金属材质加工，保证长期使用的结构强度，关节处的配合面做了防滑纹理处理，锁紧后不会出现松旷。安装边界方面，整套支架在竖杆完全固定、关节全部收拢的状态下，横向伸出长度可控制在较小范围内，当关节完全展开时，前端抱夹可延伸至距离竖杆一定距离的检测位置，满足不同检测距离的安装需求；竖杆的有效夹持长度覆盖常规工位的高度调整范围，底座抱箍适配的圆管直径覆盖工业现场常用的机架杆件规格，不需要额外加工转接件就能完成安装。

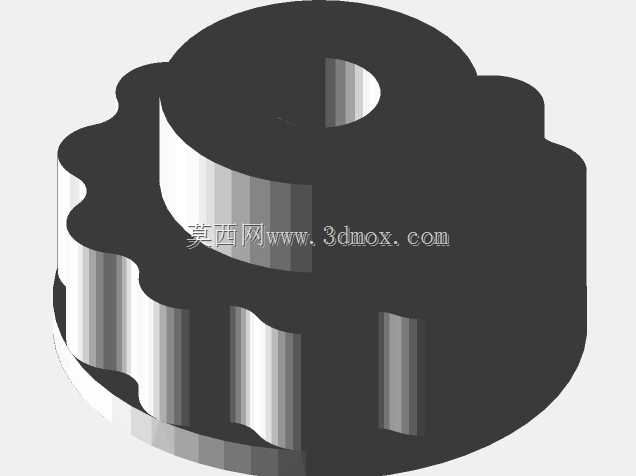

　　在实际使用中，这类支架相比固定式的传感安装座，最大的优势在于调整灵活性，当生产线更换产品型号、检测位置发生变化时，不需要重新拆卸底座打孔，只需要松开各个关节的锁紧旋钮，重新调整传感元件的位置和角度即可完成工位适配，大幅降低多品种小批量生产线的换型调试成本。同时，抱夹式的安装方式不会对安装基体造成损伤，对于一些不允许焊接、打孔的洁净车间设备、铝型材机架、薄壁管件安装场景，这类夹持式支架的适配性远高于传统的打孔安装支架。结构上所有棱角位置都做了倒钝处理，避免安装调试过程中划伤操作人员，外露的旋钮都做了防滑滚花设计，即使操作人员佩戴劳保手套也能轻松完成锁紧操作。
