数控雕刻机方形风冷主轴电机结构

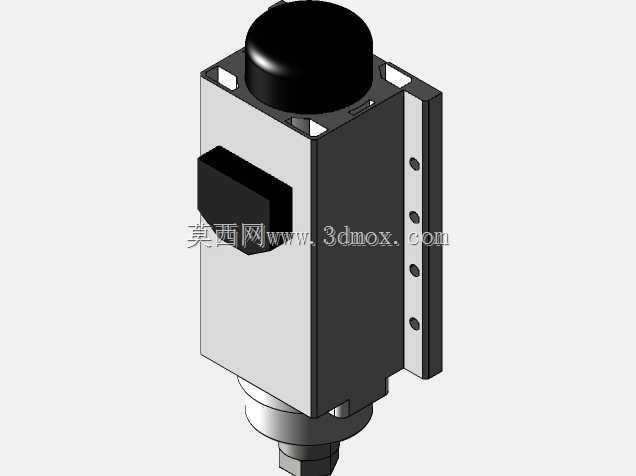

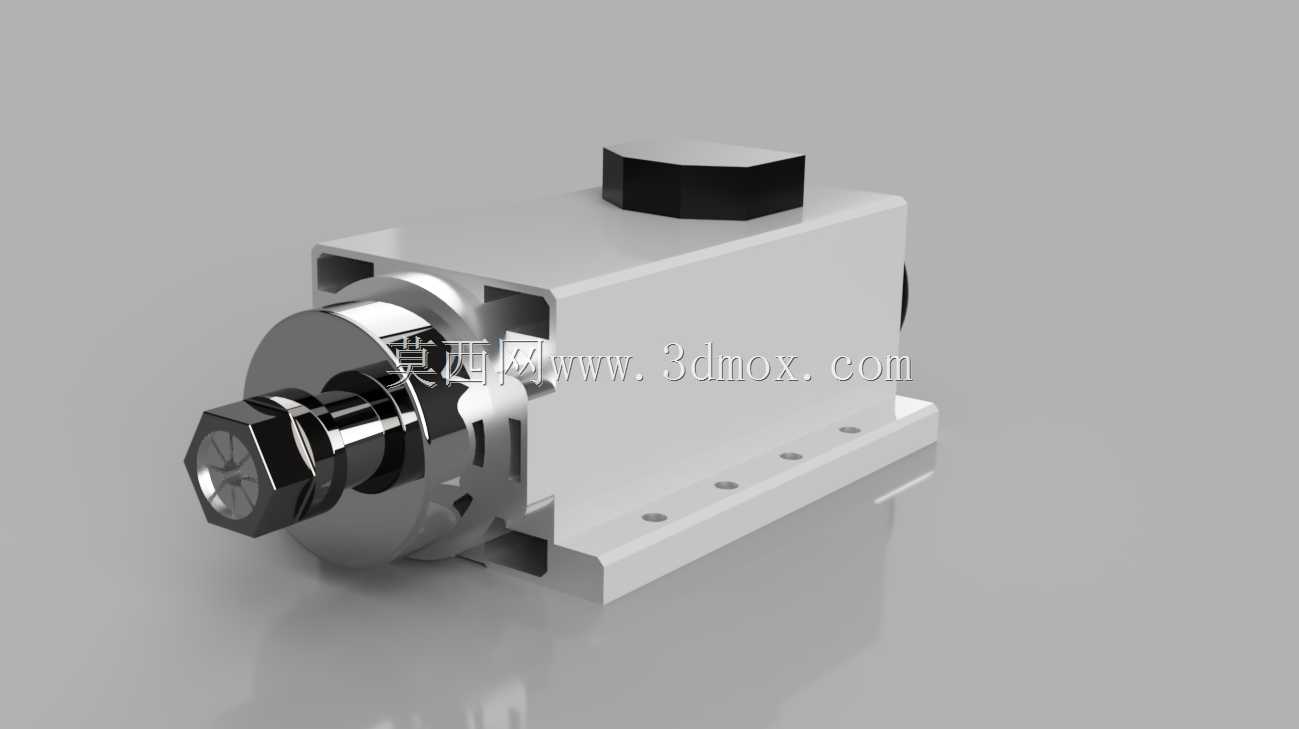

　　做非标雕刻设备结构设计快十二年，经手的主轴选型方案少说有七十多套，这次拆解复刻的这款方形风冷主轴，是中小幅面数控雕刻设备里装机量极高的一款动力单元，很多刚入行的结构工程师做设备布局时，总容易在这类主轴的安装边界、干涉校验上踩坑，正好结合这个三维模型把实际工程里的注意点捋清楚。先从实际应用场景说，这款主轴主要适配4040、6060规格的台式数控雕刻机，覆盖亚克力板切割、PVC标牌铣削、软金属铜铝小件浮雕、木工软材雕花这些常规加工工况，和水冷主轴比，它不需要外接冷却水箱、循环管路，整体设备集成度更高，对小型加工门店、教学实训设备这类不想额外布置冷却系统的使用场景适配性极强，日常维护只需要定期清理散热风道的积屑，不用操心冷却液泄漏、

　　管路冻堵这类水冷结构的常见故障。再说到实际用途，它是整台雕刻机的核心动力输出部件，前端的ER夹头负责装夹不同直径的雕刻刀具，把电机转子的旋转扭矩传递到刀具上，完成工件的铣削、钻削、雕刻加工，顶部的接线盒用来接入变频器的动力线，通过变频器调整输出频率实现主轴转速的无级调节，能匹配不同材质加工的线速度要求，比如加工亚克力时需要高转速低进给，加工软铝时就要适当降低转速提升扭矩输出。从功能特性上看，这款方形壳体的设计比同功率的圆形主轴优势很明显，首先是安装定位更方便，圆形主轴需要用抱箍夹紧，安装时容易出现同轴度偏差，长时间重切削还可能出现主轴移位打滑，这款的方形本体侧面和底面都做了精准的安装基准面，直接通过螺栓固定在设备的Z轴滑台安装板上，定位重复精度能控制在0.02mm以内，重切削工况下的结构刚性比抱箍安装的圆形主轴高不少。散热结构上，壳体侧面铸有平行的散热鳍片，后端内置离心风轮，运转时风轮带动空气从鳍片间隙流过，把定子运转产生的热量直接带走，在环境温度25℃、连续8小时额定功率运转的工况下，壳体表面温度能稳定控制在60℃以内，不会因为过热出现定子退磁、轴承润滑脂失效的问题。前端的密封结构做了三层迷宫式设计，最外侧是防尘盖，中间是骨架油封，内侧还有一道气密封接口，加工时接入0.2MPa的压缩空气就能在前端形成正压气幕，完全阻挡雕刻产生的粉尘、切削液雾气进入轴承腔，能把前端轴承的使用寿命提升三倍以上，很多小厂做的同规格主轴省了气密封结构，用不到三个月就会出现轴承进屑异响、精度下降的问题。再讲设计思路，做这款主轴的三维建模时，首先要优先保证安装基准面的形位公差，底面和侧面的安装平面平面度要控制在0.01mm以内，两个基准面的垂直度公差不能超过0.015mm，不然装到设备上会出现主轴轴线和工作台面不垂直的问题，加工出来的工件会有台阶、斜面误差。前端的ER夹头安装锥面是整个模型的核心精度基准，锥面的圆度公差要做到0.005mm以内，和主轴轴线的同轴度公差控制在0.008mm，不然装夹刀具后会出现径向跳动过大，加工出来的工件边缘有振纹，刀具使用寿命也会大幅缩短。壳体上的安装孔位要严格按照通用安装标准做，四个M6的安装螺栓孔中心距要和市面主流Z轴滑台的安装孔位匹配，

　　方便用户后期更换维护，不用重新加工安装板。散热鳍片的厚度和间距设计也有讲究，鳍片厚度2mm，间距4mm，既保证足够的散热面积，又不会因为鳍片过密导致积屑堵塞风道，日常用高压气枪就能轻松吹掉缝隙里的木屑、塑料屑。最后说外形尺寸和安装边界，这款主轴的本体外形尺寸是80mm见方，不含顶部接线盒的主体长度是180mm，前端伸出的夹头安装座长度是35mm，做设备Z轴行程设计时，要预留足够的安全距离，保证Z轴滑台运动到最高位置时，主轴夹头不会和工作台面、夹具发生干涉，最低加工位置时，主轴后端的散热风罩不会碰到Z轴的拖链、限位开关。安装时底面和Z轴安装板之间要垫0.1mm厚的青壳纸，既可以调整安装平面度，又能起到一定的减震作用，连接螺栓要采用8.

　　8级的内六角螺栓，拧紧力矩控制在12N·m，不能用力过大导致壳体变形，影响内部轴承的配合精度。做三维装配校验的时候，还要注意主轴前端和压料装置、吸尘罩的空间距离，吸尘罩的接口要对准刀具加工位置，不能和主轴本体发生干涉，压料轮的安装支架要避开主轴侧面的散热风道，不能挡住进风路径影响散热效果。很多新手工程师做布局时只看主轴的主体尺寸，忽略了接线盒的突出高度，导致Z轴向上运动时接线盒撞到设备的横梁钣金，这点在建模时一定要把接线盒、尾部风罩的外轮廓都算进运动包络里，留足10mm以上的安全间隙。另外主轴的动平衡等级要做到G2.5以上，三维建模时所有旋转部件的质心都要调整到主轴轴线上，不然高速运转时会产生明显振动，不仅影响加工表面质量，还会加速Z轴导轨、滑块的磨损。
