带同步轮输出端的步进电机结构设计

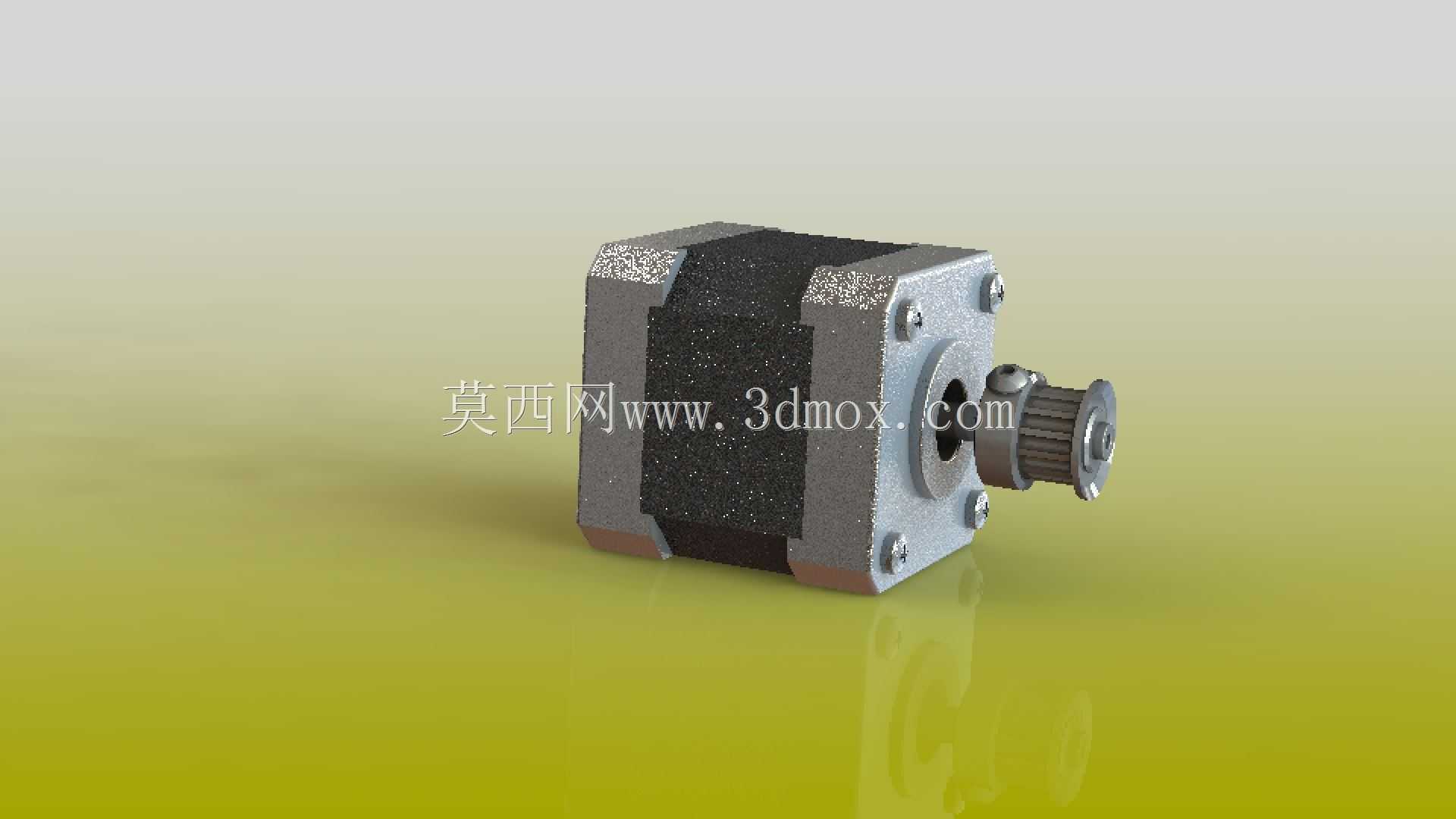

　　在桌面级自动化送料机构、小型3D打印设备的运动轴、实验室微量注射泵的动力端这类对开环定位精度有要求的场景里，这类集成同步带轮输出的步进电机是非常常见的动力选型。不同于常规需要额外加装传动轮的电机结构，这个设计直接将同步轮集成在输出轴端，省去了用户自行配装轮体、找正同轴度的工序，也避免了后期装配时轮体压装不到位、顶丝松动带来的传动丢步问题。

　　从功能特性上看，这类步进电机本质是无刷同步电机的细分品类，核心作用是将控制器发出的数字脉冲信号直接转换为输出轴的固定角位移，每接收到一个脉冲信号，转子就会转动一个固定的步距角，不需要额外的位置反馈元件就能实现开环状态下的位置控制，非常适合对成本敏感、定位精度要求在0.1度级别的中低速传动场景。输出端搭配的同步轮是MXL型齿形，适配宽度6mm的同步带，和常规小型自动化设备的传动带规格完全匹配，轮体自带的紧定螺钉直接锁紧在电机输出轴的铣扁位上，传动过程中不会出现相对打滑，能保证脉冲当量和实际线位移的对应关系稳定。

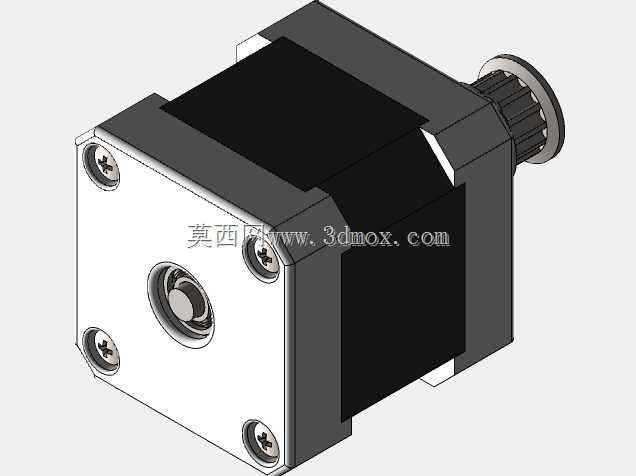

　　设计思路上，这个结构优先考虑了小型设备的安装空间约束，电机本体采用42系列方形机座，也就是行业内常说的42步进电机的标准安装尺寸，机座截面边长42mm，机身长度根据扭矩等级做了适配，端盖上的四个安装孔采用M3螺纹，孔位中心距31mm，完全符合NEMA17的安装标准，用户在做设备结构设计时，可以直接套用标准42步进电机的安装孔位，不需要重新调整安装板的开孔位置。输出轴的轴径为5mm，轴伸长度控制在20mm以内，刚好能容纳同步轮的安装宽度，不会因为轴伸过长导致高速运转时出现轴端挠曲变形。电机的定子绕组和转子磁钢的排布做了优化，在保证额定扭矩输出的前提下，尽可能压缩了机身的轴向长度，适合安装在空间局促的设备内部，比如桌面型点胶机的Z轴升降机构、小型传送带的驱动端，不会和周边的走线、结构件产生干涉。

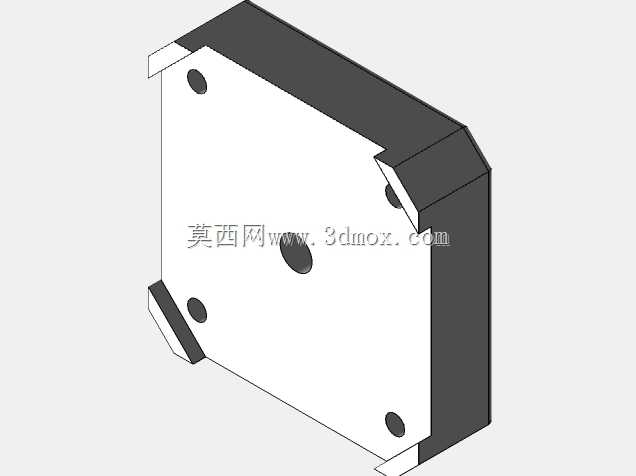

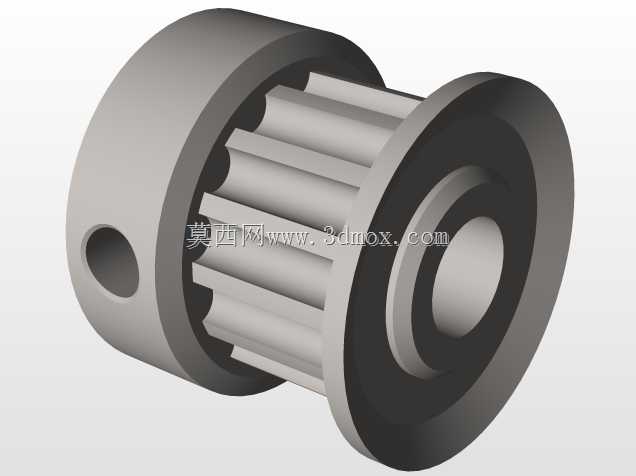

　　从安装边界来看，电机本体的最大外轮廓就是方形机座的四个边角，端盖上的定位止口直径22mm，和安装板上的定位孔配合时，能保证电机轴和负载传动轮的平行度，避免同步带运行时出现偏磨、掉带的问题。输出端同步轮的最大外圆直径14mm，齿顶圆直径12.8mm，带轮的挡边直径15mm，设计时只要保证安装位置周边10mm范围内没有凸起的结构件，就不会出现带轮和周边结构剐蹭的问题。电机的出线方向从机座尾部引出，线长预留了150mm的接线余量，用户在布线时可以直接连接到驱动器的A+、A-、B+、B-接线端子，不需要额外延长线缆，减少了接线故障点。

　　实际应用中，这类结构的步进电机因为直接集成了传动轮，整套动力组件的转动惯量匹配更合理，电机启动和停止时的响应速度更快，不会因为额外加装的轮体带来多余的惯量负载，在短距离快速往复运动的场景下，比如贴标机的送标轴、小型分拣机构的拨杆驱动，能有效降低过冲和丢步的概率。机壳表面做了喷塑处理，能抵御车间环境里的少量油污和粉尘，不需要额外加装防护外壳就能在普通工业环境下长期运行，端盖上的轴承采用含油轴承，日常运行不需要额外加注润滑脂，维护成本很低。
