LM16UU直线运动轴承结构设计

　　做非标设备做了快十二年，直线轴承是我选型库里翻得最频繁的标准件之一，尤其是LM16UU这个规格，几乎在每台需要直线往复动作的设备上都能碰到它的身影。很多刚入行的工程师总觉得直线轴承是个没什么技术含量的标准件，选的时候只看内径对不对，装上去能滑就行，真到设备跑起来出了卡滞、窜动、磨损快的问题，才会回头琢磨这个小零件里的设计门道。

　　先从实际应用场景说，这个规格的轴承适配16mm直径的光轴，负载能力和安装尺寸刚好卡在中小型自动化设备的常用区间里。我之前做3C行业的点胶机移载机构，X轴单根光轴上配两个LM16UU，带动点胶阀座做往复运动，行程400mm，每秒往复两次，连续跑八个月没出过导向精度超差的问题；还有包装线上的推料机构，推板的导向杆上用这个轴承，承受一定的径向冲击负载，只要安装同轴度调到位，比同尺寸的铜套摩擦力小六成还多，日常维护只需要定期注脂，不用频繁拆换衬套。甚至在一些小型木工机械的进给导轨上，只要做好木屑的密封防护，这个轴承的使用寿命也能达到预期，不会因为环境里有粉尘就快速失效。

　　说到功能特性，LM16UU属于开放式？不对，这个是标准封闭型直线球轴承，内部的保持架上均匀排布着多列钢球循环回路，钢球在轴承外圈的滚道和光轴表面之间做无限循环滚动，把传统滑动摩擦的阻力降到滚动摩擦的级别，动摩擦系数基本能稳定在0.002到0.004之间，不管是低速微调还是中速往复运动，驱动力的损耗都非常小，对驱动端的电机、气缸负载要求也会相应降低。很多人容易忽略它的调心性能？不对，标准LM系列是刚性轴承，哦不对，其实它的钢球和滚道之间存在微小的间隙余量，当光轴存在轻微的安装平行度误差时，轴承可以通过内部间隙自适应微小的偏角，不会像刚性过盈配合那样出现卡滞，当然这个自适应偏角不能超过0.5度，不然会导致钢球受力不均，局部磨损加剧。另外这个轴承的内外圈都是轴承钢整体淬硬处理，硬度能达到HRC60以上，保持架用的是低摩擦的尼龙材质，既能把钢球均匀分隔开，避免钢球之间互相摩擦碰撞，还能储存一定量的润滑脂，延长补脂的周期。

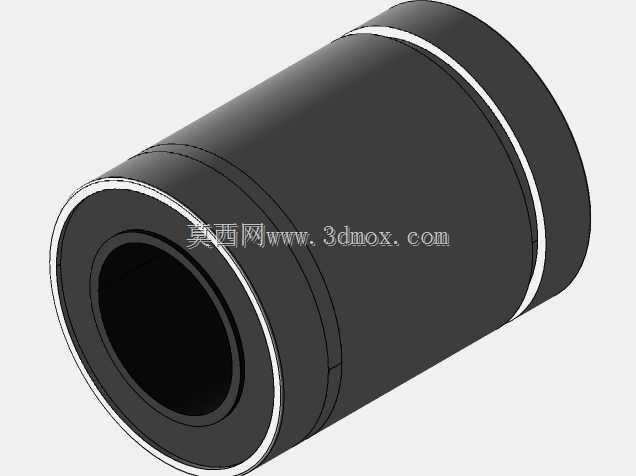

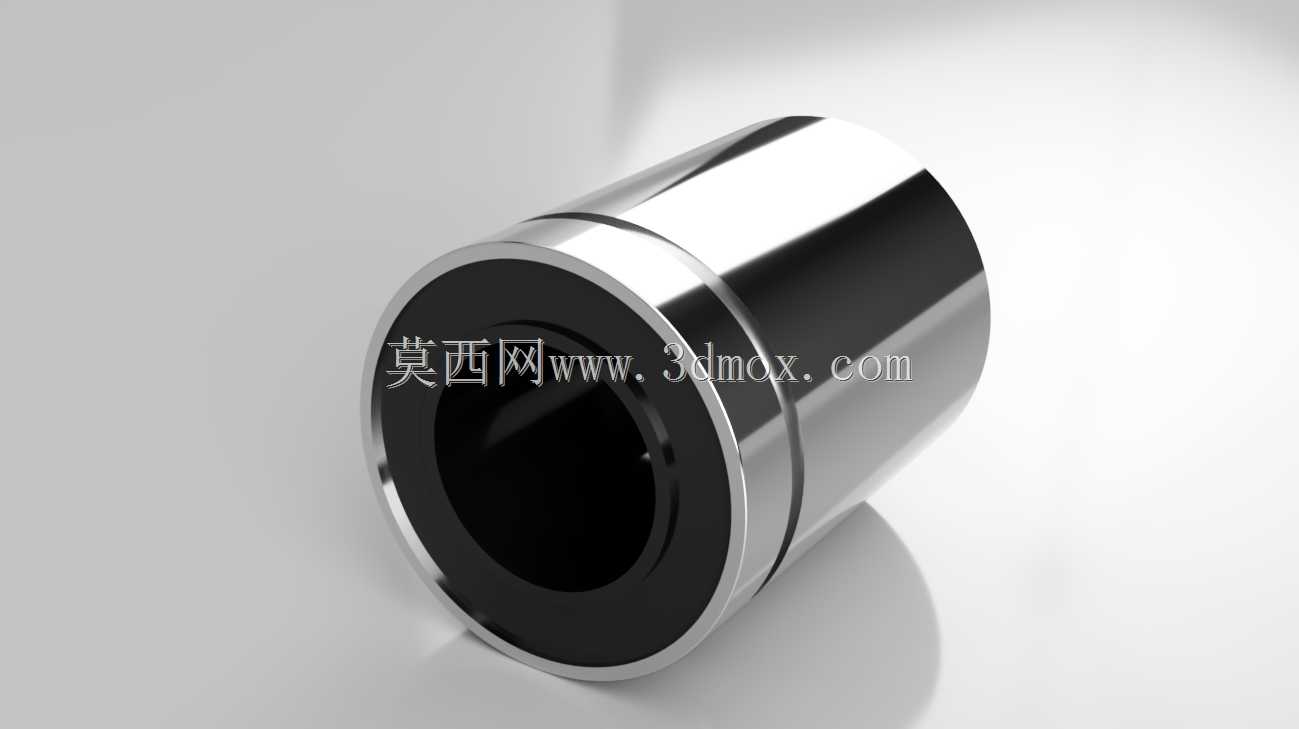

　　再讲设计思路，做这个轴承的三维模型的时候，不能只画个圆筒加个内孔就完事，得把实际生产和装配的细节都还原到位。首先是外形尺寸，标准LM16UU的外径是28mm，总长度是37mm，这个尺寸是和标准的直线轴承安装座、轴用挡圈完全匹配的，建模的时候两端的卡簧槽尺寸必须严格按标准来，槽宽1.1mm，槽径26.5mm，要是尺寸差个0.2mm，现场装卡簧的时候要么卡簧装不进去，要么装进去松旷，轴承在安装座里窜动。然后是内部的钢球排布，一共是四列循环回路，每列的钢球直径是3.175mm，也就是英制1/8英寸的钢球，保持架上的球兜位置要和钢球的循环路径完全贴合，不能有干涉，不然模拟运动的时候就会出现钢球卡滞的问题。还有两端的密封结构，标准款的LM16UU两端都带橡胶防尘密封圈，密封圈的唇口和光轴表面是轻接触的，建模的时候要把密封圈的唇口斜角做出来，不能做成平的，不然既起不到防尘效果，还会额外增加滑动阻力。我之前见过不少新手画的直线轴承模型，把内孔做成直筒，完全没考虑钢球突出内孔的部分，实际装的时候光轴根本穿不进去，正确的建模逻辑是先确定钢球的中心圆直径，钢球突出内孔表面的高度大概是钢球直径的十分之一，也就是0.3mm左右，这样钢球既能和光轴表面有效接触承受负载，又不会因为突出量太大导致装配过盈。

　　然后说安装边界的问题，这是很多结构工程师选型的时候最容易踩坑的点。首先是配合公差，轴承和安装座的配合选H7就够了，不要选太紧的过盈配合，不然压装的时候会把轴承外圈压变形，导致内部钢球的滚道变形，滑动阻力骤增；轴承内孔和光轴的配合选g6或者h6，间隙不能太大，不然导向精度不够，往复运动的时候会有间隙窜动，尤其是做精密定位的机构，光轴的公差最好选h5，配合间隙控制在0.01mm以内，才能保证重复定位精度。然后是安装的同轴度要求，同一根光轴上如果配两个LM16UU轴承，两个安装座的轴承孔同轴度必须控制在0.02mm以内，光轴的安装平行度每100mm长度不能超过0.02mm，不然轴承会受到额外的侧向弯矩，钢球局部受力过大，短时间内就会出现点蚀磨损，甚至保持架断裂。还有负载的作用点，尽量让负载的作用线在两个轴承的支撑间距范围内，不要让轴承承受过大的悬臂弯矩，要是必须用悬臂结构，就得适当加大轴承的规格，或者增加轴承的数量，不能硬用LM16UU扛超出额定负载的悬臂力。另外润滑的设计也不能忘，轴承外圈上有注油孔的位置，建模的时候要把注油孔的位置留出来，对应安装座上也要开注油通道，方便后期维护的时候加注锂基润滑脂，要是长期无润滑运行，钢球和滚道之间会出现干摩擦，温度快速升高，保持架融化，轴承直接卡死。

　　我之前做过一台小型的裁切设备，一开始设计的时候导向机构选了LM16UU，安装的时候工人没调同轴度，两个轴承座差了将近0.1mm，设备跑了不到一个星期，轴承就卡死了，拆下来看里面的钢球都碎了好几个，保持架也裂了，后来重新调整安装座的同轴度，重新打表找正光轴的平行度，再换上新的轴承，连续跑了一年多都没出问题。还有一次做移载机构，为了省空间把两个轴承靠得太近，支撑间距只有50mm，悬臂长度有150mm，结果运行的时候负载端抖动特别大，后来把两个轴承的间距拉大到120mm，抖动问题直接就解决了，其实这些问题都不是轴承本身的质量问题，都是设计和安装的时候没摸透这个零件的特性。

　　很多人做三维模型的时候总觉得标准件不用仔细画，随便下个模型凑数就行，真到做装配模拟、干涉检查的时候，模型尺寸不对，要么装不上，要么模拟运动的时候出错，反而耽误更多时间。把LM16UU这种常用标准件的结构、尺寸、安装要求摸透，做设计的时候才能少踩坑，选对型号，装对位置，让设备的运行稳定性提上来，减少后期现场调试和维护的麻烦。毕竟做机械设计，很多时候可靠性就藏在这些看起来不起眼的小零件里，一个小轴承选不好、装不对，可能导致整台设备的性能达不到设计要求，甚至频繁故障停机，反而造成更大的损失。
