嵌入式带安装法兰9V电池仓结构设计

　　做小型工业测控终端、户外传感节点、便携检测仪器的结构设计时，9V叠层电池的安装固定一直是容易被忽略但直接影响设备可靠性的细节，这款带法兰安装边的电池箱结构，就是针对这类需要内置独立备用电源、且要求电池更换便捷、安装固定牢靠的场景设计的。从实际使用场景来看，这类电池仓大多用在不需要持续外接主电源的低功耗设备上，比如户外环境监测的温湿度传感节点、工业现场的小型信号采集模块、便携型无损检测手持设备，还有部分需要断电记忆功能的小型工控仪表，设备主电源断开时，依靠仓内的9V叠层电池维持时钟芯片、存储模块的短时供电，避免参数丢失，也有部分低功耗的独立报警装置直接用这类电池仓作为主供电结构，不需要外接布线，安装部署更灵活。

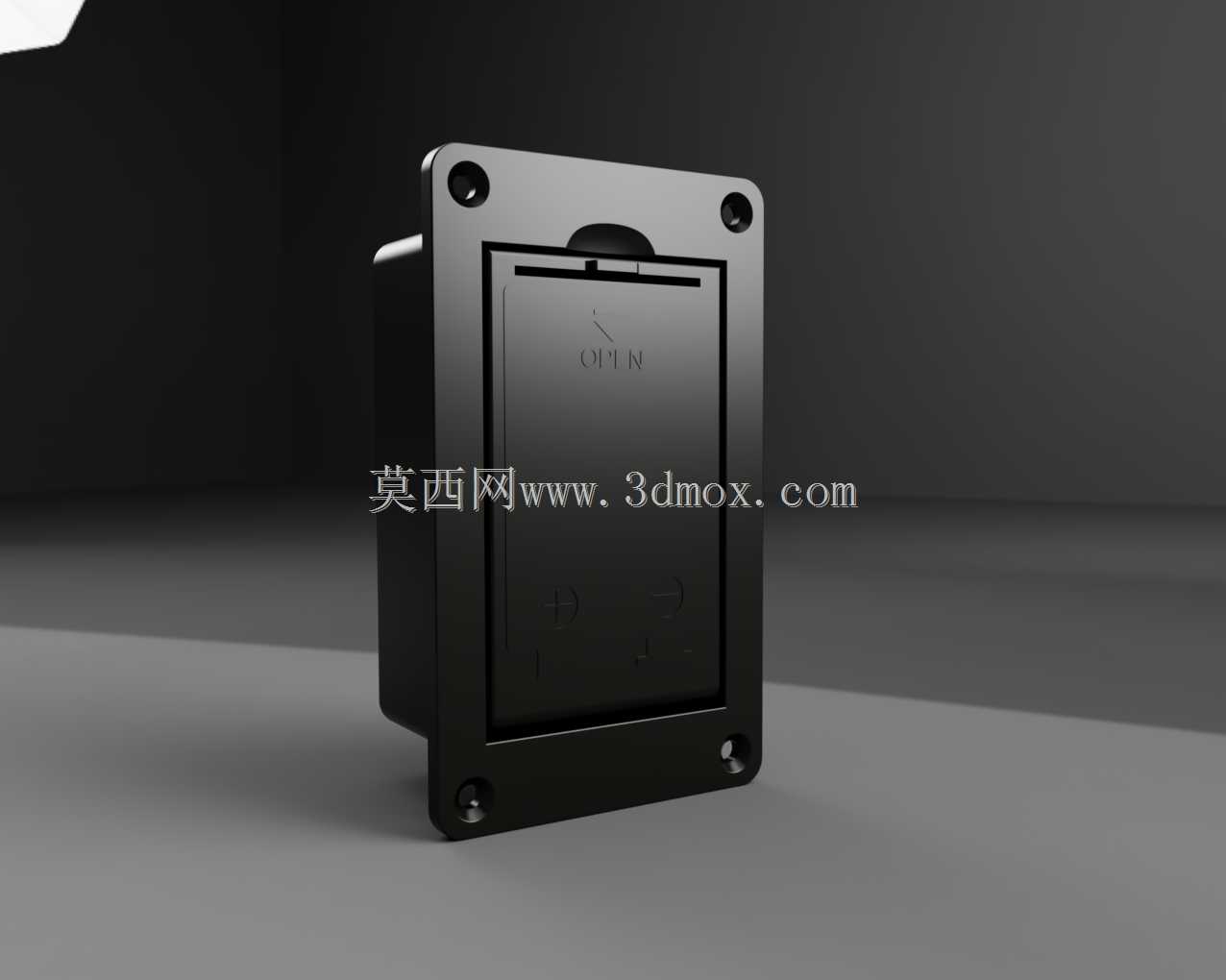

　　从结构功能上看，这款电池箱采用了嵌入式主体加外伸安装法兰的设计，主体部分为方形腔体，内部尺寸完全匹配常规9V叠层电池的外形公差，腔体侧壁做了0.3mm的均匀拔模斜度，既方便注塑生产时的脱模，也能在电池装入时起到导向作用，不会出现卡滞；腔体内部靠近电极接触的位置，预留了标准9V电池扣的安装位，接触弹片的固定槽做了防呆设计，正负极位置的卡槽尺寸不同，装配时不会出现弹片装反的问题，同时弹片安装位后方预留了走线槽，方便焊接导线直接连接到设备的PCB供电端，不需要额外做走线固定结构。仓盖部分采用抽拉式卡扣结构，盖体上预留了开合标识，不需要额外工具，用指甲或者小型一字螺丝刀就能撬开仓盖更换电池，盖体和腔体的配合面做了一圈0.5mm的止口结构，配合后可以阻挡日常使用中的灰尘、溅水进入仓内，满足一般工业场景的IP54防护要求，不需要额外增加密封胶圈就能适配多数非浸水、非高粉尘的户外和车间场景。

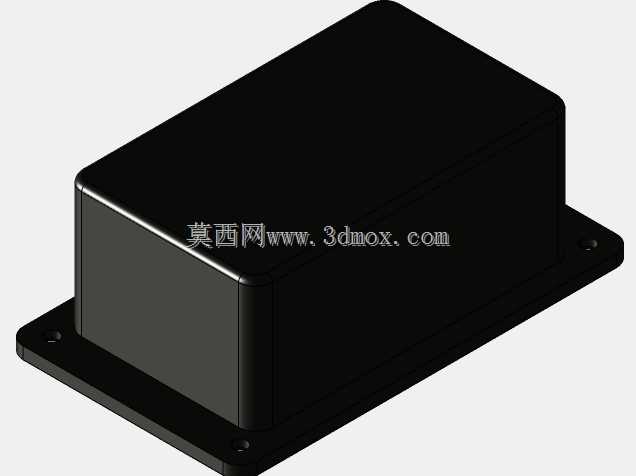

　　安装法兰的设计是这款结构的核心特点，法兰边从腔体主体的开口端向外延伸，四个角位置预留了沉头安装孔，孔位尺寸适配M3的沉头螺丝，安装时可以直接将整个电池仓从设备壳体的外侧嵌入预先开好的方孔，法兰边贴合在设备壳体外壁，从外侧打螺丝就能完成固定，不需要在设备内部预留安装柱，对于内部空间紧凑、PCB板已经占满腔体内部空间的小型设备来说，这种外侧安装的方式可以大幅降低内部结构设计的复杂度，也方便后期维护时不需要拆开设备整个外壳，直接从外侧打开仓盖就能更换电池。法兰的厚度设计为1.5mm，采用ABS或者PC注塑时，这个厚度既可以保证安装后的结构强度，拧紧螺丝时不会出现法兰开裂的问题，也不会因为法兰过厚导致设备外壁出现明显的凸起，影响设备整体的外观平整度。

　　在建模设计的过程中，首先要确认的是腔体内部的净空尺寸，常规9V叠层电池的外形尺寸为26.5mm17.5mm48.5mm，考虑到不同厂商生产的电池外壳存在±0.5mm的公差，腔体内部的长宽尺寸分别预留了0.8mm的间隙，深度方向预留1mm的间隙，既不会因为间隙过小导致电池装入困难，也不会因为间隙过大导致电池在仓内晃动，出现接触弹片偏移、供电中断的问题。安装法兰的外轮廓尺寸比腔体主体单边大8mm，保证沉头孔的中心到腔体侧壁的距离有4mm，足够容纳M3螺丝的头部，不会出现螺丝孔和腔体侧壁打通的问题；沉头孔的沉头深度设计为1.2mm，适配M3十字沉头螺丝的头部尺寸，螺丝拧紧后头部完全埋入法兰表面，不会出现凸起刮蹭的问题。仓盖的卡扣结构做了15度的斜度导向，扣合时的卡扣配合量为0.8mm，既可以保证扣合后不会因为日常震动自行松脱，也不会因为配合量过大导致开盖时需要过大的力气，甚至掰断卡扣。另外在腔体的底部，也就是远离仓盖的一端，预留了两个直径2mm的透气孔，避免电池仓内部因为温度变化出现凝露时，水汽无法排出腐蚀电池电极和接触弹片，透气孔的位置设计在法兰安装边的下方，安装后会被设备壳体的外壁挡住，不会直接暴露在外，避免灰尘和溅水直接从透气孔进入仓内。

　　从选型适配的角度来说，这款电池仓结构可以直接适配市面上所有标准尺寸的9V叠层电池，包括碳性、碱性、充电式的9V锂电池，不需要针对不同品牌的电池调整结构尺寸；安装时的开孔尺寸为腔体主体的外轮廓尺寸，公差控制在+0.2mm以内，就可以保证嵌入后不会出现松动，法兰和设备外壁之间如果需要更高的防护等级，可以在法兰背面贴一层0.5mm厚的EVA泡棉胶垫，拧紧螺丝后胶垫被压缩，填充法兰和壳体之间的缝隙，就能将防护等级提升到IP65，满足户外淋雨场景的使用要求。在实际装配测试中，这种结构的电池仓经过500次以上的仓盖开合测试，卡扣没有出现断裂或者松脱的问题，经过1米高度的自由跌落测试，电池也不会从仓内脱出，电极接触保持稳定，完全可以满足工业级小型设备的供电安装需求。
