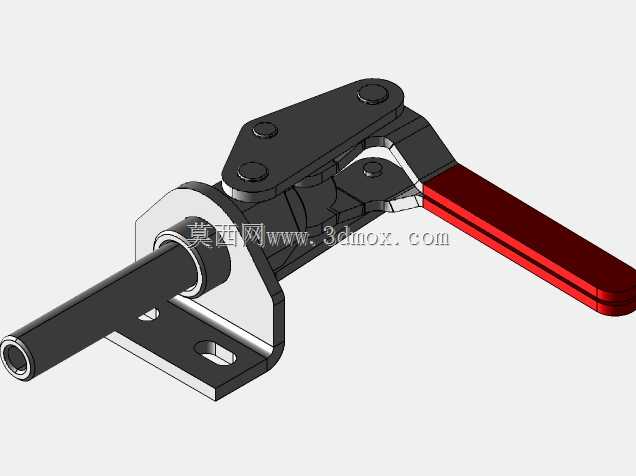

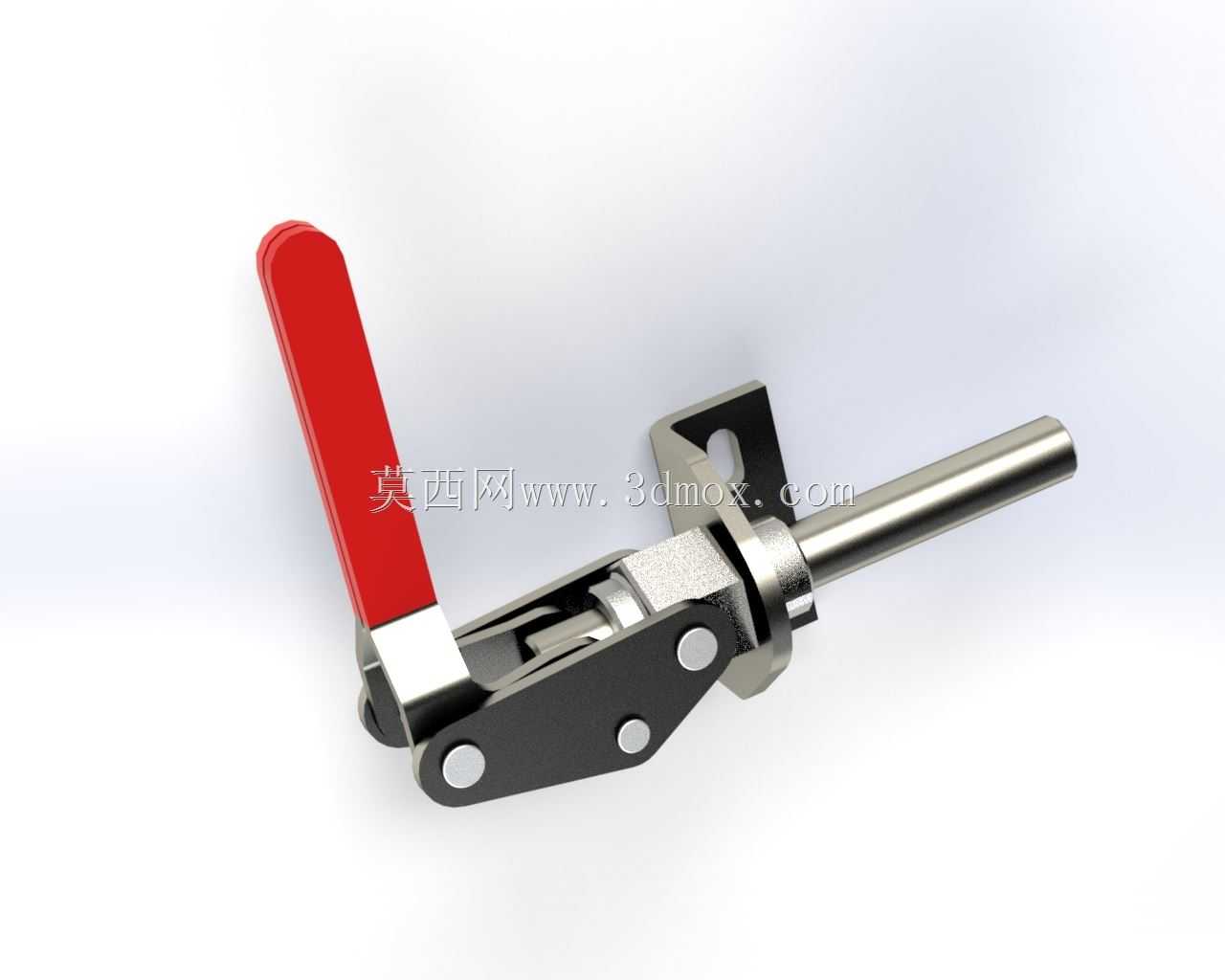

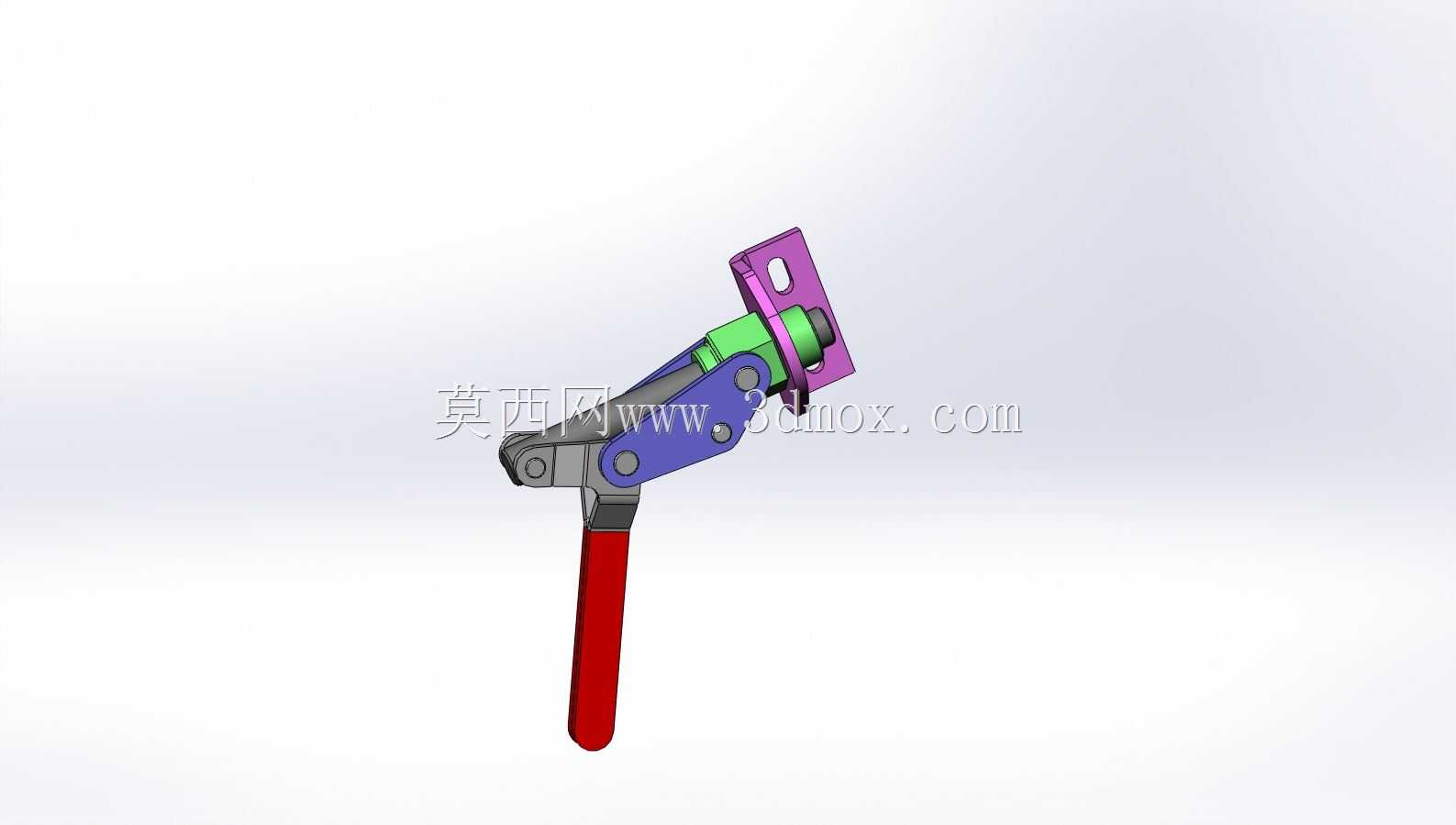

推拉式快速压紧夹钳三维结构

　　这类推拉式快速夹钳在工装治具、生产线工位固定场景中应用十分广泛，从五金件焊接工位的工件定位，到木质家具组装时的部件压紧，再到注塑件取出后的冷却定型固定，甚至小型设备检修时的零部件临时限位，都能见到它的身影。区别于螺纹旋拧式的压紧结构，它的核心优势在于操作行程短，仅需扳动红色手柄完成一次小角度翻转，就能带动前端推杆完成直线伸缩动作，实现快速夹紧与释放，单工位操作耗时不到一秒，能大幅降低批量作业时的重复操作劳动强度，提升工位流转效率。

　　从功能特性来看，该夹钳采用肘节自锁结构设计，当手柄扳动至夹紧工位时，内部连杆机构会越过力学死点，此时即便推杆端受到工件向外的反推作用力，夹钳也不会自行松脱，夹紧状态的可靠性完全依靠机械结构实现，无需额外增加锁止部件。夹钳的主体受力部件采用金属板材冲压成型后铆接装配，各铰接点采用销轴连接，转动部位预留了合理的配合间隙，长期反复扳动也不会出现卡滞问题；红色的手柄套采用防滑绝缘材质，既可以提升操作时的握持摩擦力，也能在焊接等有飞溅的工位起到一定的隔热防护作用，避免操作人员直接接触金属手柄造成烫伤。前端的推杆为光轴结构，可根据实际使用需求更换不同形式的压头，比如橡胶压头、平金属压头、带定位销的压头，适配不同材质、不同形状的被夹紧工件，避免压伤工件表面。

　　设计过程中，首先需要明确夹钳的额定夹紧力与推杆行程参数，结合实际工位的工件厚度差、需要的避让空间来确定推杆的伸缩长度，保证夹紧时压头能完全贴合工件表面，松脱时推杆能退回足够距离，方便工件取放。安装底座采用带安装孔的弯折支架结构，两个安装孔的孔距经过标准化设计，可直接通过螺栓固定在工装平台、设备机架或者工作台面上，安装时需要保证推杆的伸缩方向与工件的受力方向保持同轴，避免侧向分力导致推杆弯曲或者铰接部位异常磨损。夹钳的整体外形紧凑，手柄扳动时的活动半径经过优化，不会和周边的工装部件、操作工具产生干涉，在狭小的安装空间内也能顺利完成操作。

　　从安装边界来看，该夹钳的底座安装面为平面，安装时需要保证固定面的平面度，避免底座安装后产生形变，导致内部连杆机构运动卡滞；推杆的伸出端需要预留足够的活动空间，不能有其他部件阻挡推杆的直线运动，铰接转动部位需要定期加注润滑脂，减少销轴与连杆孔之间的磨损，维持夹钳的操作手感与夹紧精度。在选型适配时，需要根据被夹紧工件的受力上限选择对应夹紧力等级的夹钳，避免夹紧力过大导致工件变形，或者夹紧力不足导致加工过程中工件移位。这类夹钳的结构模块化程度高，易损件仅为铰接销轴与前端压头，后期维护成本极低，适合在各类需要频繁装夹工件的量产工位长期使用。
