推拉式快速夹紧工装夹具结构设计

　　这款推拉式夹紧机构在工装治具领域应用十分广泛，常见于非标自动化生产线的工件定位工位、焊接工装的工件固定环节、装配线的物料夹持工位，以及各类检具的工件压紧场景，尤其适合需要直线推拉动作实现快速夹紧、松开的作业场景，相比螺旋式夹紧结构，其操作行程短、动作响应快，能大幅降低单件装夹的辅助时间，在中小批量多品种的生产场景中适配性极强。

　　从功能特性来看，该机构采用杠杆式力放大结构，操作端的长手柄通过转轴与夹具体连接，手柄末端包覆防滑握持层，操作人员施加较小的握持力即可在夹紧输出端获得数倍的夹紧力，足以应对常规金属薄板、塑料件、小型机加工件的装夹需求，不会出现装夹松动导致的工件位移问题。机构的夹紧行程通过内部的限位结构控制，推拉动作到位后可自动保持夹紧状态，无需额外的锁止操作，松开时仅需反向扳动手柄即可快速释放工件，整个操作过程单手握持即可完成，符合一线操作员工的作业习惯，能有效降低长时间重复装夹带来的操作疲劳。

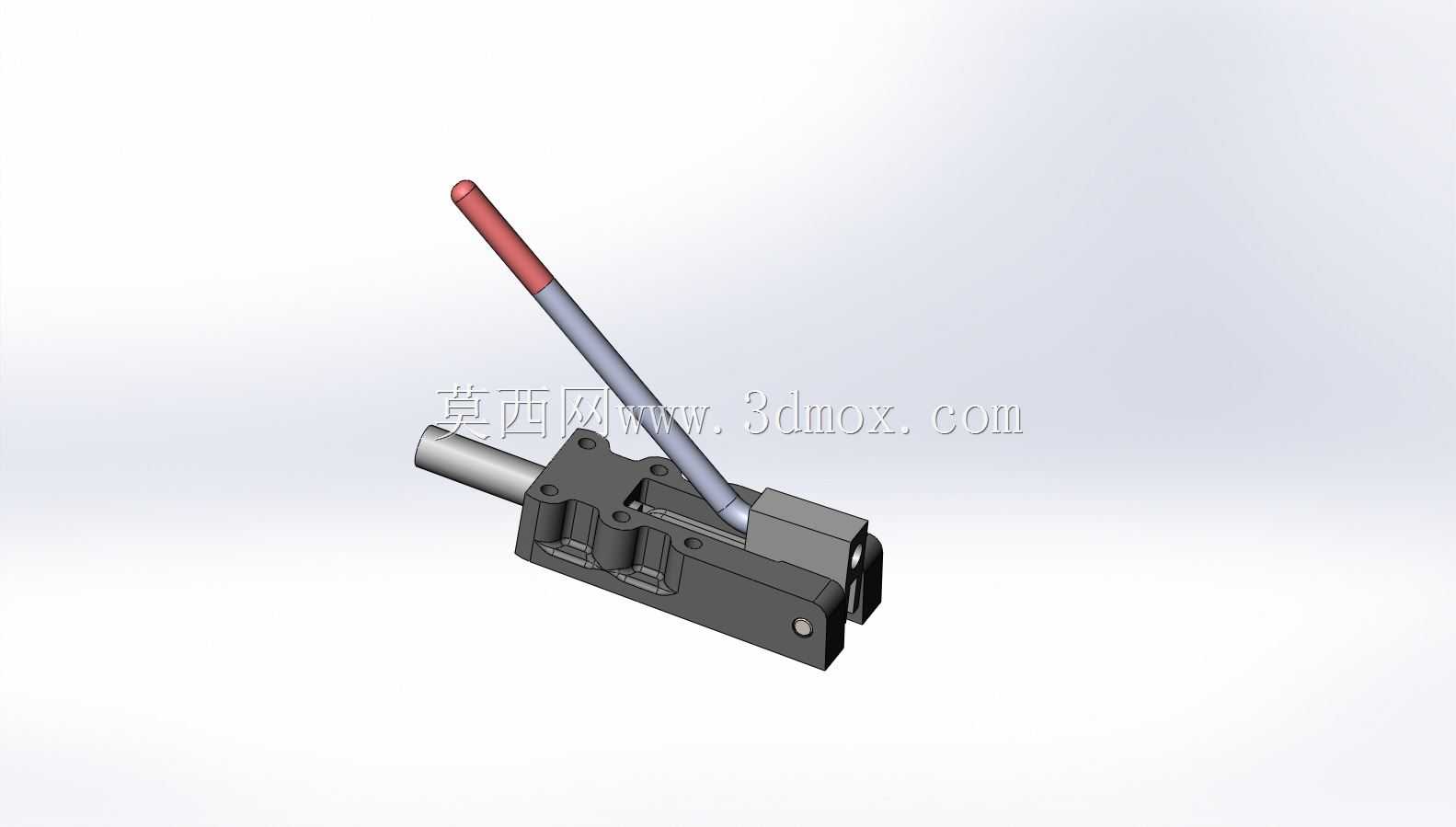

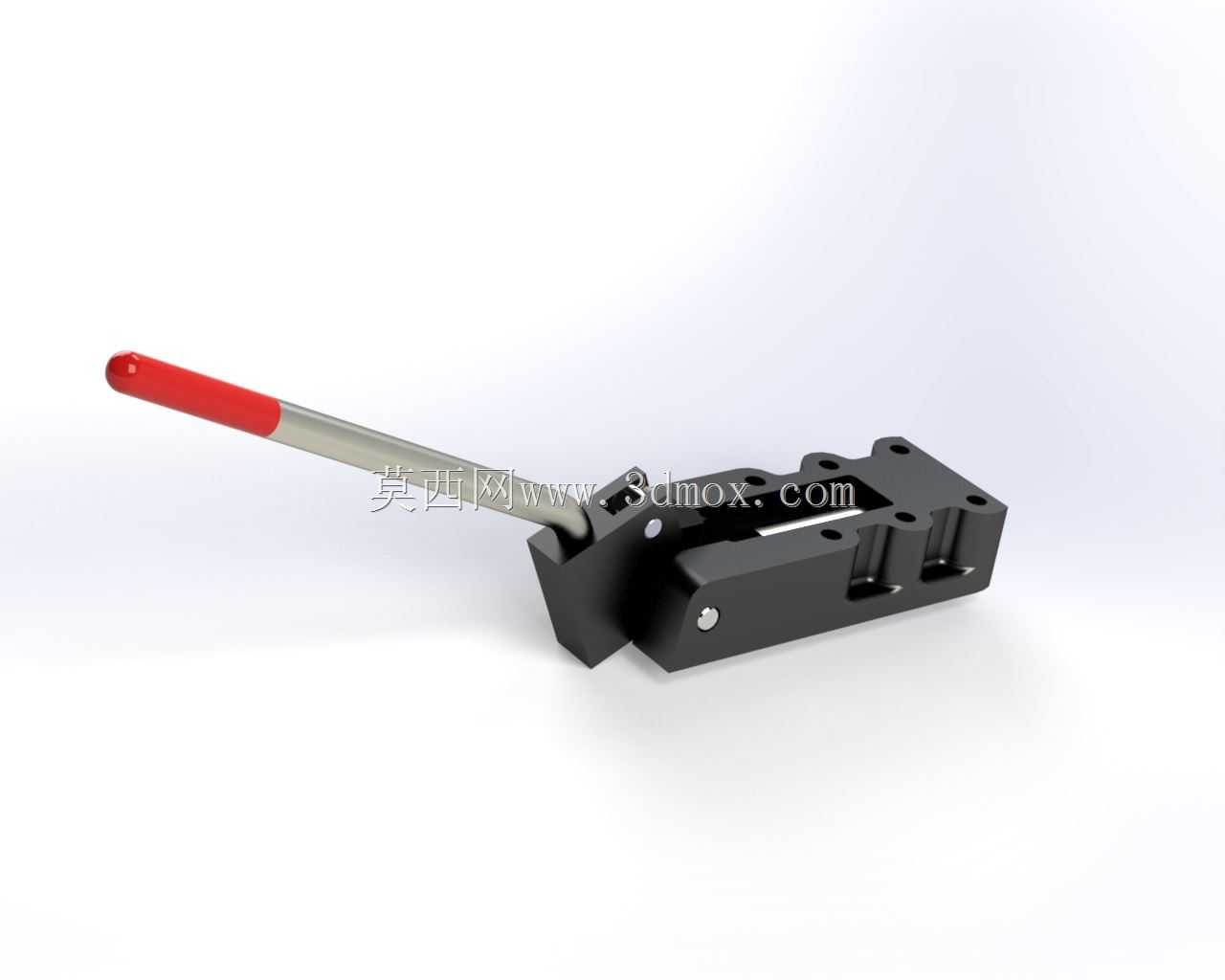

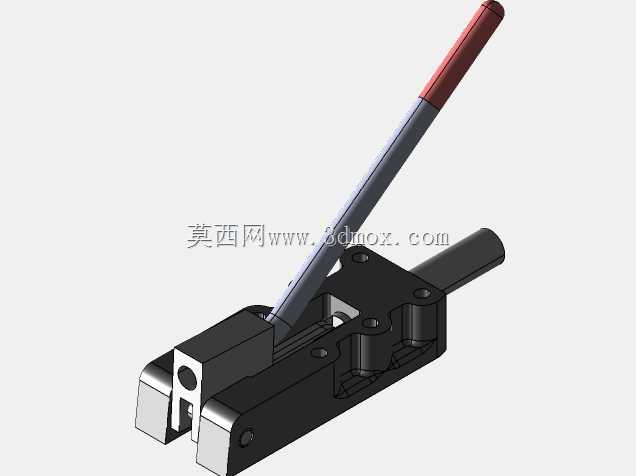

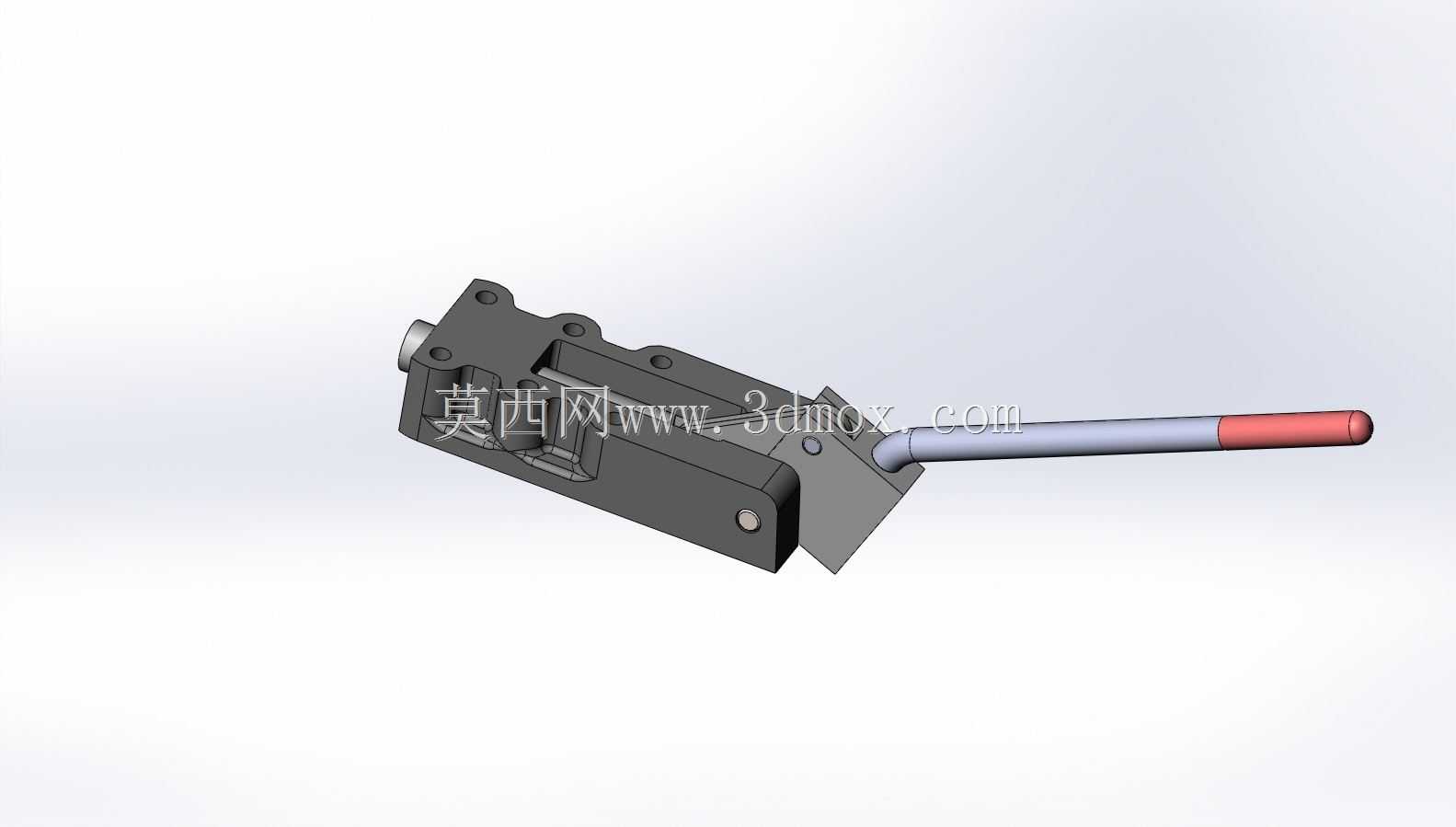

　　设计层面上，整个夹具体采用一体化的块状基座结构，基座上预留了多组标准安装孔位，孔位间距符合通用工装的安装尺寸规范，可直接通过螺栓固定在工装平板、设备工作台或者生产线的工位基板上，不需要额外制作过渡连接板，降低了工装集成的成本。基座内部的传动结构做了隐藏式设计，所有传动转轴、连接销都内置在基座的型腔内部，仅操作手柄和夹紧执行端外露，能有效避免生产过程中的切屑、灰尘、焊接飞溅等杂物进入传动间隙，减少机构卡滞的概率，日常维护仅需定期在转轴位置加注少量润滑脂即可，维护成本极低。手柄部分采用长力臂设计，力臂长度经过反复校核，既保证了足够的力放大比，又不会因为力臂过长导致操作时与周边工装、设备产生干涉，手柄末端的握持套采用耐磨防滑材质，表面做了防滑纹理处理，即使操作人员手上沾有切削液、油污也能稳定握持操作，不会出现打滑脱手的情况。

　　从安装边界来看，该夹具的基座整体为矩形块状结构，长宽尺寸适配常规工装的安装间距，安装孔为沉孔设计，螺栓锁紧后螺栓头不会高出基座表面，避免对工件放置、取放造成干涉。夹紧执行端的运动轨迹为直线推拉方向，运动过程中无侧向摆动，夹紧点的位置重复精度较高，在需要重复定位装夹的场景中，能保证每次装夹的工件位置一致性，减少后续加工、检测、装配的位置误差。机构的整体高度经过优化，在保证结构强度的前提下尽可能压缩了垂直方向的尺寸，安装在工作台面上不会占用过多的垂直空间，适合在空间紧凑的多工位工装、狭小的设备内部工位使用，不会和上方的加工头、检测探头、装配执行机构产生运动干涉。

　　在实际选型适配时，需要结合待装夹工件的厚度、所需的夹紧力大小、安装工位的空间尺寸来确认适配性，该款夹具的夹紧接触面为平面结构，若需要夹持异形工件，可在夹紧端自行加装适配的仿形压头，基座上的夹紧端预留了标准连接孔位，可直接更换不同形状的压头，拓展使用场景。机构的所有受力部件都采用刚性足够的金属材质制作，长期反复使用不会出现结构变形、夹紧力衰减的问题，正常工况下的使用寿命能满足生产线长期连续作业的需求，不需要频繁更换易损件。
