方形带座外球面轴承F206F208结构设计

项目分类:轴承座 发布时间:2022-01-13 ID:502230
  • 方形带座外球面轴承F206F208结构设计
  • 方形带座外球面轴承F206F208结构设计
  • 方形带座外球面轴承F206F208结构设计
  • 方形带座外球面轴承F206F208结构设计

  做传动结构设计这么多年,带座外球面轴承永远是轻工输送、农机、纺织设备里绕不开的基础支撑件,这次做的F206/F208方形座款,就是针对中小载荷传动轴系做的适配结构。先从实际应用场景说,这类方形座轴承最常出现在皮带输送机的辊筒两端支撑、小型农机的传动轴定位、纺织机械的导辊安装位,还有食品加工流水线的从动辊固定点,这些场景的共性是安装基面多为平整的型材或钢板,不需要做复杂的沉台加工,四个安装孔直接穿螺栓就能固定,对现场安装的容错率很高。

  从功能特性上看,这款带座轴承把外球面球轴承和方形铸造座整合为一体,轴承内圈的顶丝结构可以直接锁紧在光轴上,不需要额外加工轴肩定位,安装时只要把轴穿入内圈,拧紧两个顶丝就能完成轴向固定,对中小扭矩的传动场景来说足够可靠。轴承本身的调心特性是核心优势,当安装基面存在少量平面度误差,或者轴运行中出现轻微挠曲时,外球面和座体内孔的球面配合可以自动补偿角度偏差,避免轴承出现憋劲、早期磨损的问题,这一点在长距离输送线的现场安装中尤其实用,很多现场安装工人没有精密校准的条件,这类自调心结构能大幅降低安装不当导致的故障率。

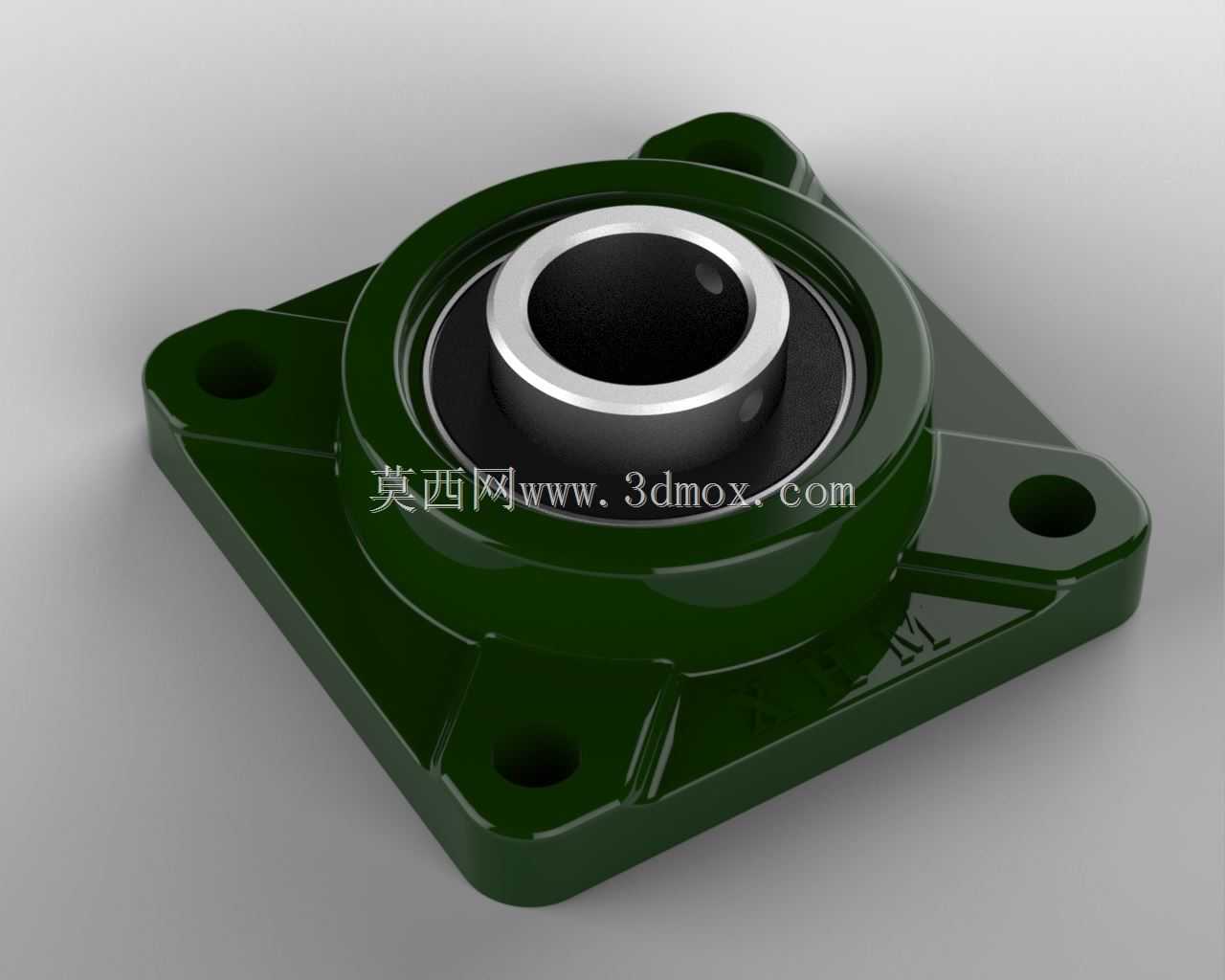

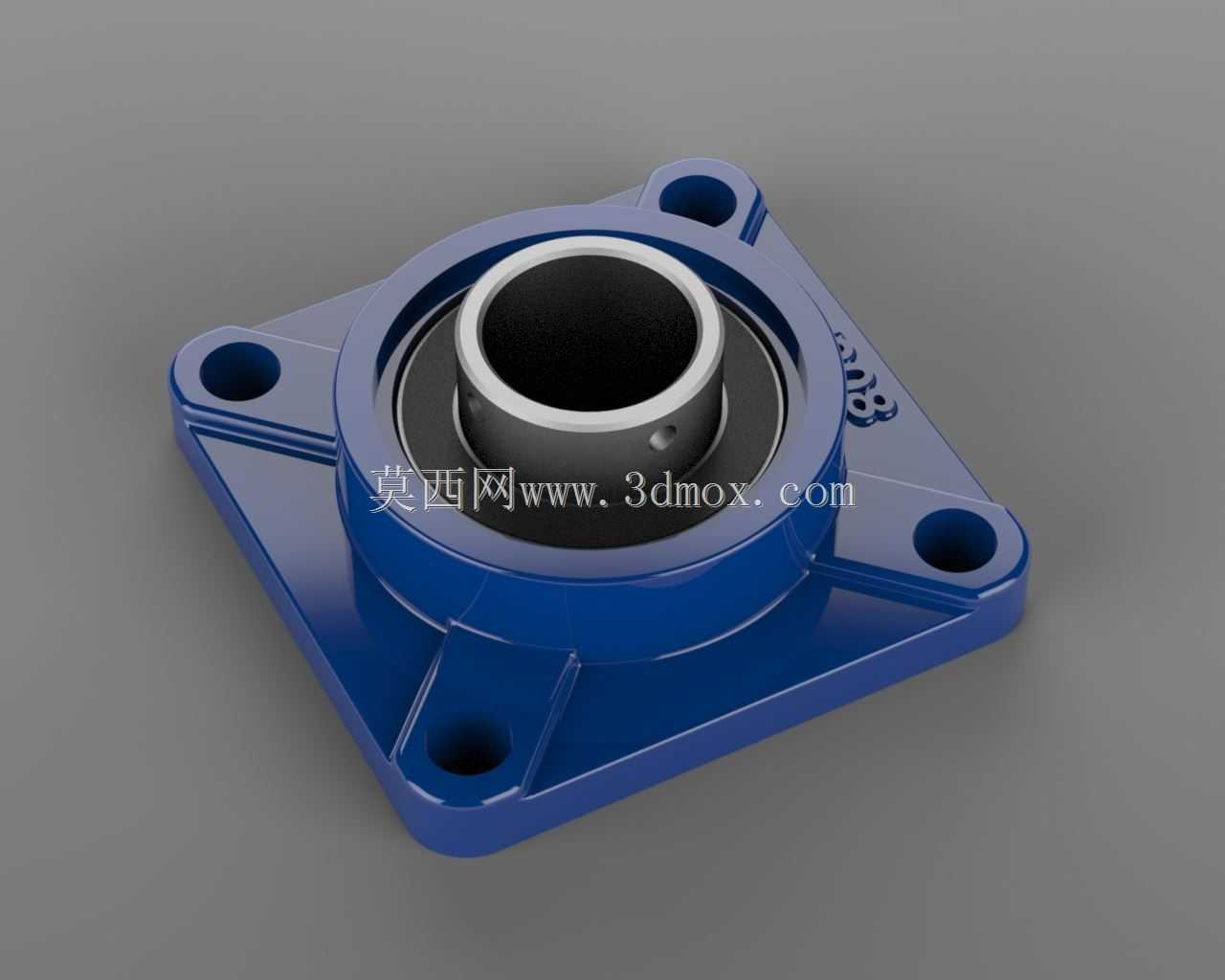

  设计思路上,首先是轴承座的本体结构,方形座的四个安装耳做了加厚过渡,避免螺栓锁紧时安装耳出现应力断裂,座体的中心承孔和球面轴承的外圆做了过渡配合,既保证轴承装入后不会出现径向窜动,又能保留足够的调心活动余量。座体表面做了烤漆处理,对应图里的深绿色外观,这层涂层不是单纯的装饰,在多粉尘、轻微潮湿的车间环境里能起到基础防锈作用,比普通喷漆的附着力更好,不容易因为日常磕碰出现掉漆锈蚀。轴承部分的密封结构采用了双唇接触式密封,外侧的密封唇可以阻挡外部粉尘、碎屑进入轴承滚道,内侧的密封唇可以锁住轴承内部的润滑脂,正常工况下一次性注脂后可以使用很长时间不需要频繁维护,适合那些不方便经常停机保养的连续生产设备。

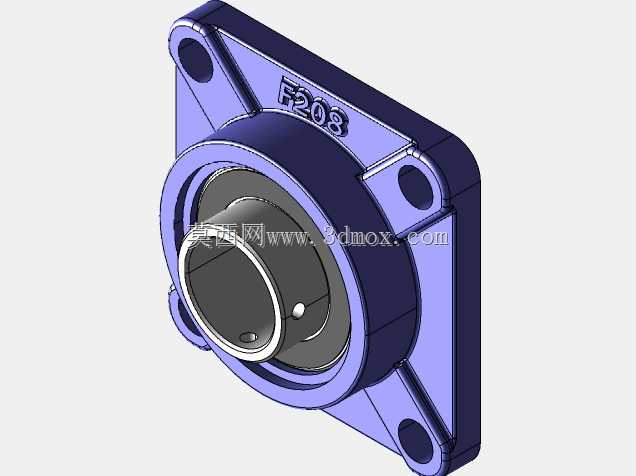

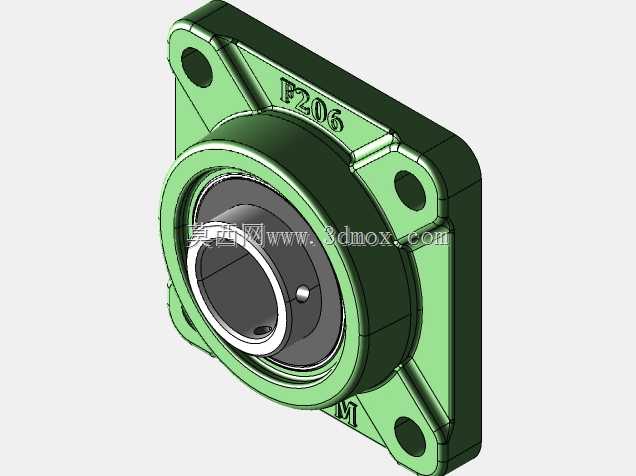

  再说到外形尺寸和安装边界,F206和F208两款的座体安装孔中心距是有明确差异的,设计时特意把两款轴承的座体外形做了同风格的结构,方便选型时做系列化适配。四个安装孔采用通孔设计,适配常用的内六角圆柱头螺栓或者六角头螺栓,安装时不需要在基座上攻丝,直接从座体上方穿螺栓,下方锁螺母即可,也可以根据安装场景在基座上预先攻丝,从下方拧入螺栓固定,两种安装方式都能兼容。轴承内孔分别适配30mm和40mm的光轴,轴的插入深度不需要严格控制,只要顶丝位置能对准轴上的锁紧平面就行,对轴的加工精度要求不高,普通冷拉圆钢车削到对应尺寸就能使用,不需要做磨削加工,能大幅降低配套轴的加工成本。座体的底部安装面做了精铣处理,平面度控制在合理范围内,安装后不会出现座体翘曲的问题,轴承中心高的尺寸公差控制在正负0.1mm以内,保证多组轴承支撑同一根长轴时,轴的水平度偏差不会超出轴承的调心范围。

  实际选型时要注意,这类方形座轴承适合承受径向载荷为主的工况,能承受少量的轴向载荷,但不能用在重载冲击或者大轴向力的场景,比如破碎机的主轴支撑就不适合选用这类结构。安装时顶丝的锁紧扭矩要控制在合理范围,扭矩过大会顶伤轴表面,甚至导致内圈变形,扭矩过小则会出现轴和内圈打滑、跑内圈的问题。另外座体的注油嘴位置设计在侧面,方便日常补脂时操作,不需要拆卸周边的结构件就能完成注脂保养,这一点在设备密集排布的生产线上非常实用,能减少保养时的停机时间。

  从建模的角度来说,做这个模型时要注意几个关键配合面的尺寸:轴承外球面和座体内孔的配合公差、内圈和轴的配合间隙、安装孔的位置度公差,这些尺寸如果做的不对,模型用于装配仿真时就会出现干涉或者间隙不合理的问题。座体的铸造圆角也要做的符合实际工艺,不能出现直角尖角,不然实际生产时铸造会出现应力集中,容易开裂。轴承的保持架、钢球、密封件这些细节结构也做了还原,不是简单的外观建模,不管是用于设备的整体装配演示,还是用于选型时的安装干涉检查,都能满足使用要求。
