在常规的中小载荷传动系统布局里,这类剖分式滑动轴承座的应用场景覆盖得非常广,从轻工输送线的辊筒支撑,到小型机床的进给轴辅助支撑,再到农业机械的传动轴定位,都能看到这类结构的身影。和整体式轴承座不同,剖分式的结构核心优势就在于轴系的拆装便利性,不需要沿着轴向逐段穿装轴件,只要把上盖拆开,就能直接把已经预装了轴瓦、传动件的轴段直接放置到下座的支撑弧面内,再扣合上盖完成锁紧,对于后期维护更换轴瓦、调整轴系间隙来说,能省下大量的拆装工时,尤其是在轴段上已经预装了齿轮、带轮这类大尺寸传动件的场景下,这种结构的实用性会体现得格外明显。

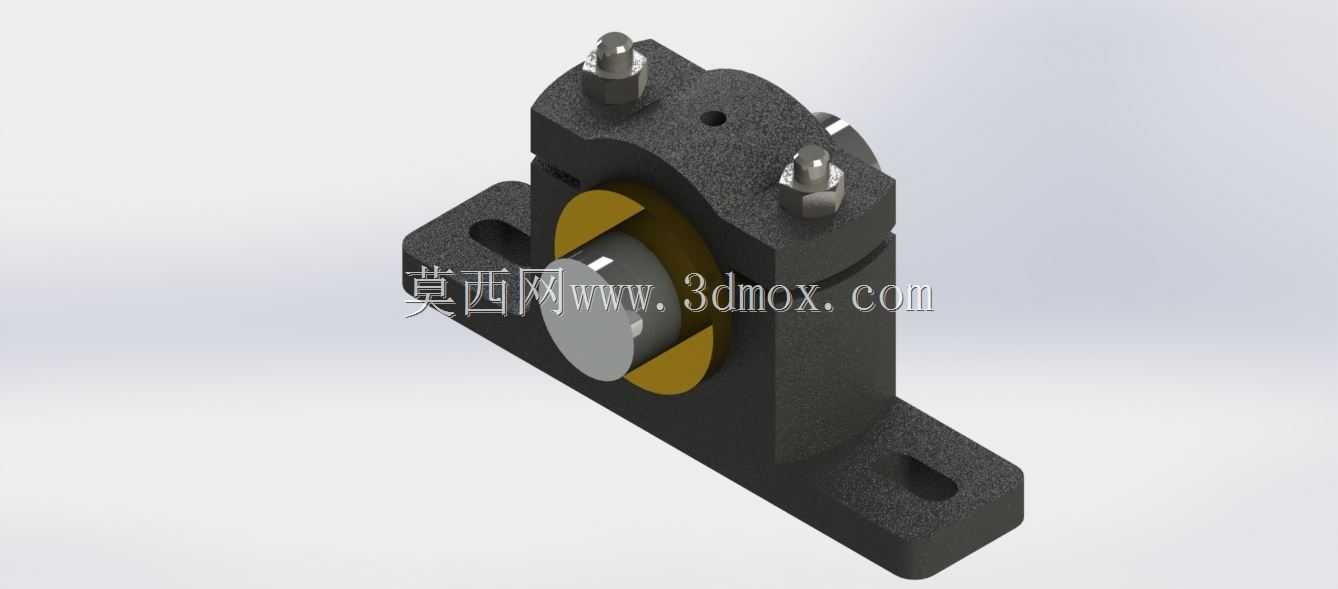

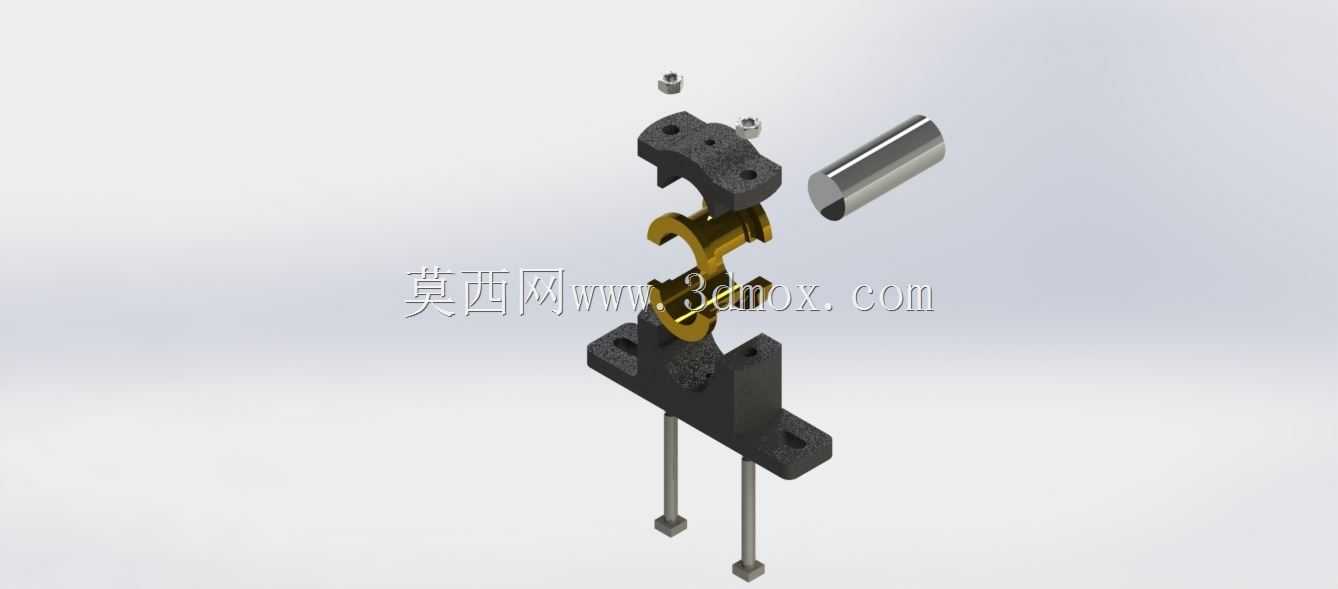

从实际功能层面来看,这个轴承座承担的是径向载荷的传递作用,把轴系运转过程中产生的径向力通过轴瓦、座体传导到安装基础上,限制轴系的径向跳动量,保证轴系的回转精度在设计允许的范围内。座体采用的是上下对开的结构,结合面处做了精准的定位贴合,两个锁紧螺栓分布在轴承孔的两侧,锁紧时的预紧力能保证上下座在承受冲击载荷的时候不会出现错位分离,同时结合面的贴合精度也能保证轴承孔的圆度不会因为锁紧力出现超差变形。中间的轴瓦采用的是双金属复合结构,内层的减磨层和轴颈直接接触,外层的钢背和座体的安装弧面贴合,既保证了运转过程中的减磨性能,也能保证载荷传递的刚性。
设计这类轴承座的时候,首先要确定的核心参数就是支撑轴颈的直径,这直接决定了轴承孔的内径尺寸,同时要根据轴系的最大径向载荷来核算座体的壁厚、锁紧螺栓的规格,保证在满载荷冲击的情况下,座体不会出现开裂变形,螺栓不会出现屈服拉长。底座的安装孔设计成长条形的腰型孔,这是考虑到现场安装的时候,安装基础的螺栓孔位难免会有加工误差,腰型孔能留出一定的位置调整余量,降低现场安装的对位难度,两个安装孔的中心距要和常见的安装机架的型材间距、安装板的孔位标准匹配,保证不需要额外做转接板就能直接固定。轴承座的整体高度要结合轴系的中心高要求来设计,保证轴系安装完成后和配套的传动件中心高对齐,避免出现额外的偏心载荷。
从安装边界来看,这类轴承座的安装基面要求有足够的平面度,不能有明显的凸起或者焊接飞溅,不然锁紧安装螺栓的时候会造成座体扭曲,导致轴承孔变形,出现抱轴或者异常磨损的问题。上下座结合面在装配的时候要清理干净,不能夹杂铁屑、毛刺这类杂物,不然会导致轴承孔失圆,影响轴系的回转精度。锁紧两侧螺栓的时候要采用对角分次拧紧的方式,保证两个螺栓的预紧力均匀,避免单侧受力过大导致上盖倾斜,挤压轴瓦造成局部磨损。轴瓦和座体弧面的接触面积要达到设计要求,不能有局部悬空的情况,不然载荷作用下会造成轴瓦变形,影响润滑膜的形成。
在日常的设备运维场景里,这类剖分式结构的轴承座检查起来也很方便,只需要拆开上盖就能直接观察轴瓦的磨损情况,测量轴瓦间隙,不需要把整个轴系从设备上拆下来,对于连续生产的产线来说,能大幅缩短停机维护的时间。座体的材质通常采用铸铁材料,本身具备不错的减震性能,能吸收轴系运转过程中产生的小幅振动,降低传动过程中的噪音,同时铸铁的耐磨性能也能保证座体和轴瓦配合的弧面不会因为长期的微动摩擦出现磨损凹陷,延长整个支撑组件的使用寿命。油槽的设计通常开在上盖的位置,润滑油可以通过油杯注入到油槽内,顺着轴瓦的导流槽均匀分布到轴颈和轴瓦的接触面上,形成稳定的润滑油膜,避免干摩擦造成的烧瓦问题。
