带密封结构的机油滤清器三维设计

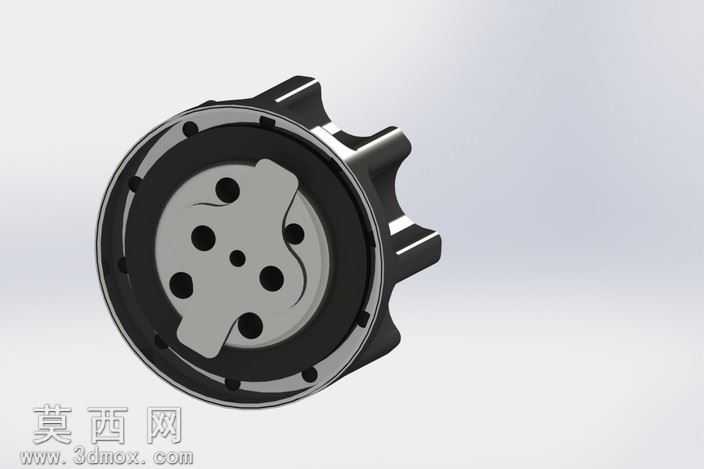

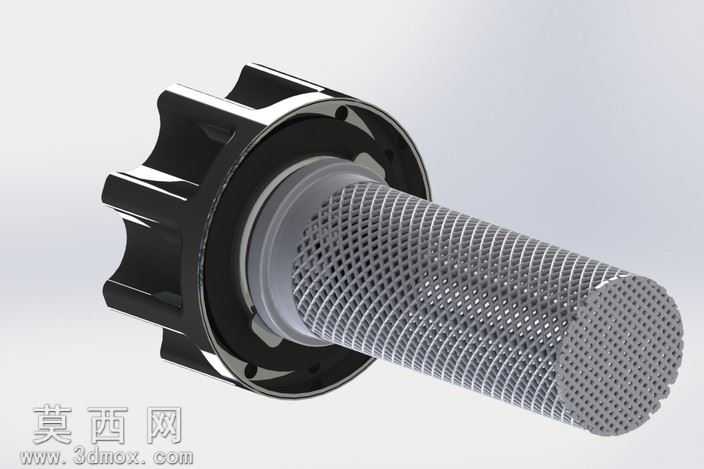

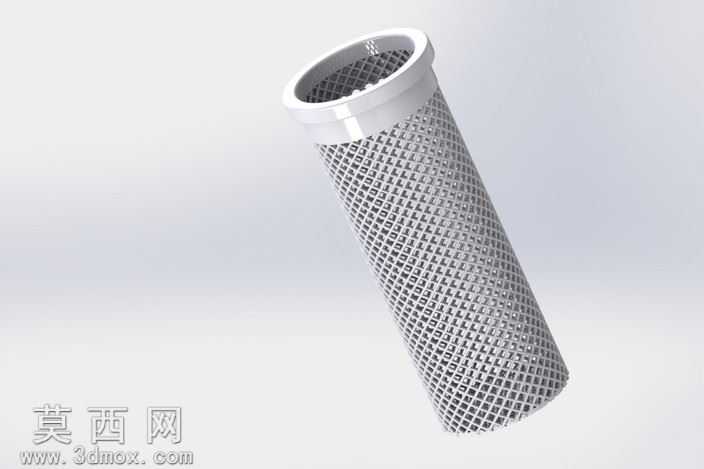

本作品为机油过滤组件的三维参数化建模成果，建模过程依托SolidWorks平台完成全流程设计，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分各功能零件进行独立建模，最终通过配合约束完成整体装配，确保各零件间的装配公差符合工业使用要求。模型顶部为带防滑齿结构的旋拧端盖，采用黑色工程塑料材质进行渲染表现，端盖边缘的多道防滑凸齿经过圆角过渡处理，既保证手动旋拧时的摩擦力足够，也避免锐边带来的操作安全隐患，端盖与中部密封座的配合面设计了环形密封槽，用于放置橡胶密封圈，保证安装后的密封性能，杜绝机油渗漏问题。中部密封座采用金属材质渲染，表面做了发黑氧化的质感表现，座体上均匀分布的安装孔位经过精确的位置约束，可直接适配对应规格的安装接口。核心过滤滤芯部分采用高精度网状结构建模，滤网的网孔通过阵列特征完成均匀排布，完整还原了折叠滤网的立体结构，滤网的金属丝网材质做了细微的反光质感调整，既体现金属材质的硬朗质感，也表现出滤网细密通透的结构特性，滤芯端部的端封结构与滤网做了一体化的配合约束，保证过滤路径的完整性。渲染阶段采用工作室级别的三点布光方案，主光源从侧上方打亮模型主体结构，辅助光源补充暗部细节避免死黑，背光源勾勒模型轮廓突出立体感，材质参数调整阶段针对不同零件的材质特性分别设置粗糙度、反射率参数：塑料端盖设置较低的反射率与适中的粗糙度，模拟哑光工程塑料的触感；金属密封座设置稍高的反射率与细微的颗粒质感，还原机加工金属表面的质感；滤网部分设置半透明的金属质感，表现丝网的通透过滤特性。整体模型完整还原了带滤油塞功能的机油滤清器的全部结构细节，各零件可单独导出用于工程图生成、结构仿真或者3D打印验证，装配体中保留了完整的配合关系，可直接用于装配干涉检查、运动模拟等后续设计环节，结构设计上充分考虑了实际使用中的拆装便利性、密封可靠性与过滤性能要求，各部分的尺寸比例严格参照实物测绘参数设置，无结构失真或者比例失调问题。
