对位式流体控制过滤器结构设计

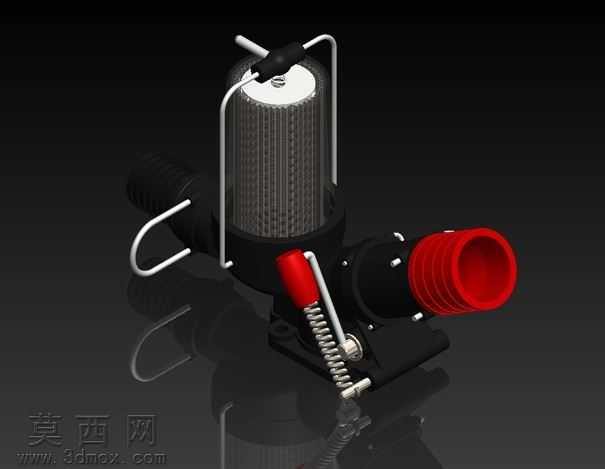

本作品为对位式流体控制过滤装置，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配逻辑，对每一处零件的配合公差、安装定位关系做了精准还原，确保模型可直接用于结构验证与装配模拟。模型主体包含过滤芯腔体、快装卡扣结构、流体进出接口、手动控制扳机、复位弹簧组件、安装固定底座六大核心模块，各模块之间的连接结构均做了可动性设计，能够模拟实际使用中的对位安装、开关控制、滤芯拆装等操作动作。材质渲染阶段针对不同零件的物理属性做了区分处理：过滤芯部分采用多孔金属质感材质，还原褶皱式滤材的细密纹理与哑光金属质感；主体壳体采用硬质工程塑料材质，通过调整粗糙度与高光参数，呈现工业级注塑零件的磨砂黑质感；进出接口的红色端盖采用耐油橡胶材质，模拟软质密封件的微弹性表面与高饱和度色彩效果；金属卡扣、弹簧、固定销等零件采用抛光不锈钢材质，通过环境贴图反射模拟金属零件的冷冽光泽，同时在零件边缘做了细微的倒角高光处理，还原真实机加工零件的边缘细节。设计思路上，该装置聚焦流体管路的在线过滤与通断控制需求，将过滤功能与对位控制功能整合为一体，快装式金属卡扣结构无需额外工具即可完成滤芯的更换操作，红色密封接口采用锥面配合设计，能够保证管路连接后的密封性能，扳机式控制结构搭配复位弹簧，可实现流体通路的快速通断操作，底部的安装底座预留了标准安装孔位，可直接固定在设备机架或管路上。建模过程中对所有零件做了干涉检查，确保活动部件在运动行程内无结构冲突，各密封面的配合尺寸均参考通用流体配件的行业标准设计，保证模型具备实际生产参考价值，渲染阶段采用深色反光背景，通过三点布光突出装置的结构层次与材质差异，将核心的过滤腔体、控制结构、连接接口作为视觉重点，清晰展现装置的整体布局与细节特征。
