小型立式数控铣床三维结构设计

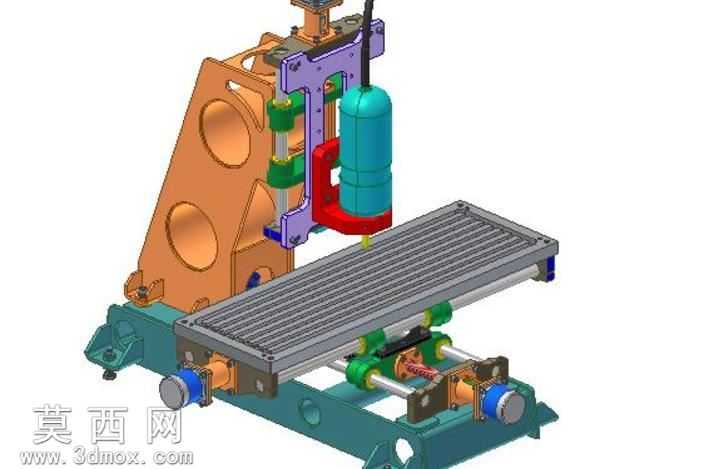

本模型为小型立式数控铣床的完整三维结构设计，整体采用经典的定梁立柱式布局，通过三维建模软件完成全零件的参数化搭建与整机装配，完整还原了桌面级数控铣床的核心传动与支撑结构。模型建模过程中严格遵循机械加工设备的设计规范，对各部件的装配公差、运动行程做了合理预留，所有零件均按实际加工逻辑拆分，可直接用于结构验证与加工参考。从结构组成来看，设备底部为一体化铸造的床身底座，采用加强筋结构提升整体刚性，底座上搭载Y向进给传动机构，通过双直线导轨搭配滚珠丝杠实现工作台的前后进给，导轨副与丝杠的安装座均做了定位凸台设计，保证装配精度。中部的工作台采用T型槽台面设计，可适配通用夹具装夹待加工工件，台面下方的溜板与Y向丝杠螺母座刚性连接，两端配置行程限位块避免超程碰撞。侧部的立式立柱采用斜筋减重设计，在降低整体重量的同时保证主轴挂载的刚性，立柱正面搭载Z向进给滑台，通过双导轨导向实现主轴的上下进给运动，滑台的配重结构做了简化集成，适配小型设备的轻量化需求。主轴单元采用高速电主轴结构，外部设置主轴抱夹安装座，可根据加工需求更换不同功率的主轴部件，主轴旁预留了冷却管路与线缆走线槽位，方便后续加装冷却系统与数控接线。X向传动机构集成在立柱滑枕部位，可实现主轴的左右横向进给，三个进给轴均预留了伺服电机的安装位，可适配不同规格的伺服驱动部件。整机的材质分配在建模时做了区分：床身、立柱、溜板等支撑件采用铸铁材质，渲染时赋予磨砂铸铁质感；导轨、丝杠等传动件采用轴承钢材质，呈现金属亮面质感；主轴外壳、电机端盖等部件采用铝合金材质，做了阳极氧化的色彩区分；密封件、拖链等部件采用工程塑料材质，还原真实设备的材质差异。设计过程中重点优化了各轴的运动干涉问题，通过软件的运动仿真模块验证了全行程内无部件碰撞，同时对受力较大的丝杠座、主轴抱夹部位做了加厚处理，保证设备铣削加工时的结构稳定性，整体结构紧凑合理，既满足小型数控设备的加工行程需求，又兼顾了桌面级设备的占地尺寸要求，可作为数控设备教学、小型机床改装、数控加工入门学习的参考模型。
