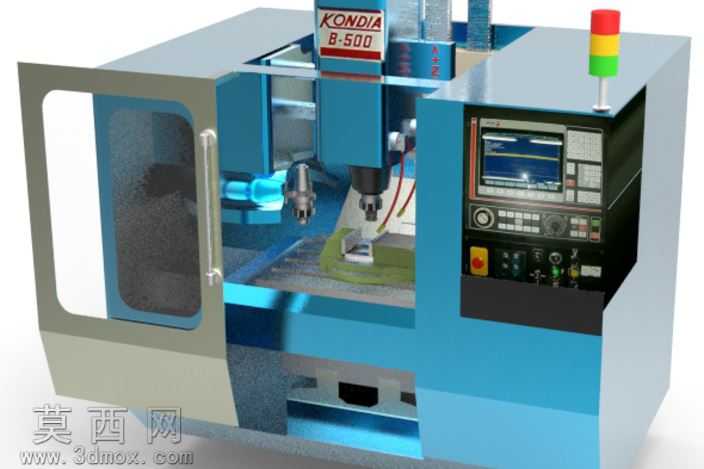

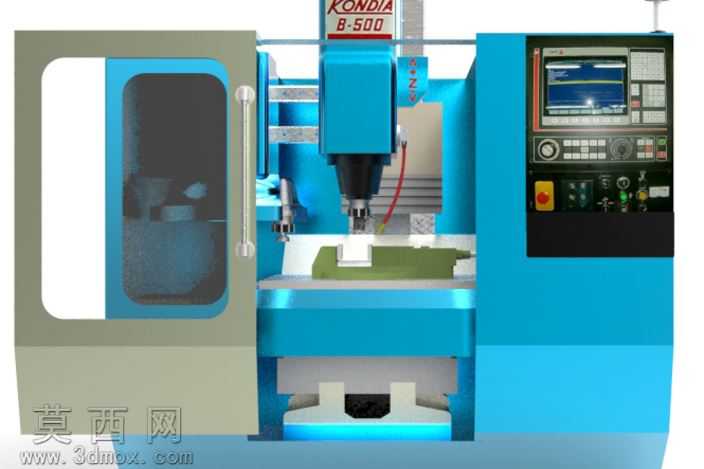

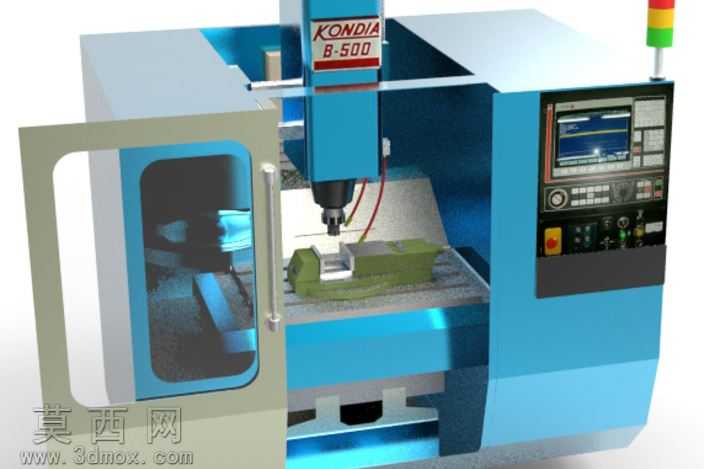

KONDIA B-500数控铣床三维设计模型

本模型为立式数控铣床的完整三维建模作品，还原了KONDIA B-500型号数控铣床的整机结构与外观细节，建模过程严格遵循真实数控铣床的结构比例与布局逻辑，对设备各功能模块进行了精细化的结构还原。建模阶段首先搭建整机的框架基准，从床身基础结构开始，依次完成主轴加工单元、封闭式防护舱、操作控制面板、三色警示灯、工作台进给机构等核心部件的结构建模，确保各部件的装配位置、连接关系与真实设备完全一致，可清晰呈现数控铣床的内部传动布局与外部防护结构。材质渲染环节针对不同部件的真实材质进行了区分设置：床身主体采用机床专用的蓝调工业烤漆材质，还原金属机身的哑光漆面质感；防护舱门采用半透明钢化玻璃搭配金属门框材质，清晰呈现玻璃的通透感与金属包边的磨砂质感；操作面板区域还原了按键、显示屏、旋钮的不同材质表现，显示屏做了模拟开机界面的贴图处理，按键区分了塑胶按键与金属旋钮的质感差异；顶部三色警示灯分别对应红、黄、绿三色透光材质，还原警示灯的分层结构与透光效果；工作台区域还原了金属加工台面的磨砂金属质感，加工区域的夹具、主轴部件也做了对应的金属材质细化，整体渲染效果贴近真实工业设备的视觉表现。结构设计上完整还原了立式数控铣床的典型布局：左侧为带观察窗的开合式防护门，方便工件装卸与加工状态观察；中部为立式主轴加工单元，搭配可移动的工件工作台，可实现多轴进给的数控加工动作；右侧为集成式数控操作面板，整合了显示屏、操作按键、调节旋钮与功能按钮，符合真实设备的人机操作布局；顶部设置的三色警示灯可直观反馈设备运行状态，是工业机床的标准安全配置。模型完整呈现了数控铣床从外部防护到内部核心加工单元的全部结构，可用于数控设备结构教学、机床布局演示、加工场景搭建等场景，清晰展现了立式数控铣床的设计逻辑与结构特征，帮助使用者直观理解数控铣床的组成结构与工作原理。
