电火花加工用电极结构三维设计

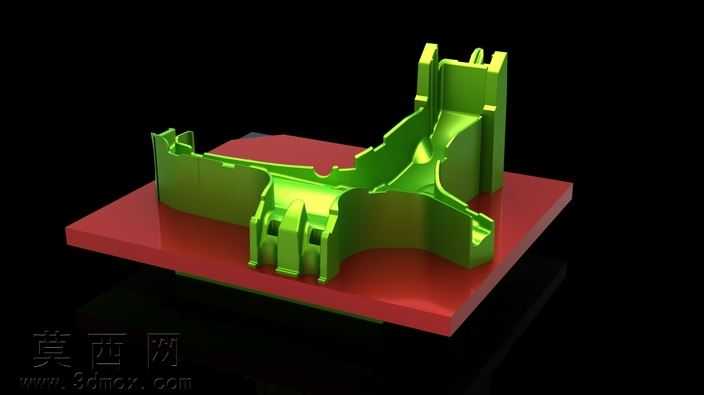

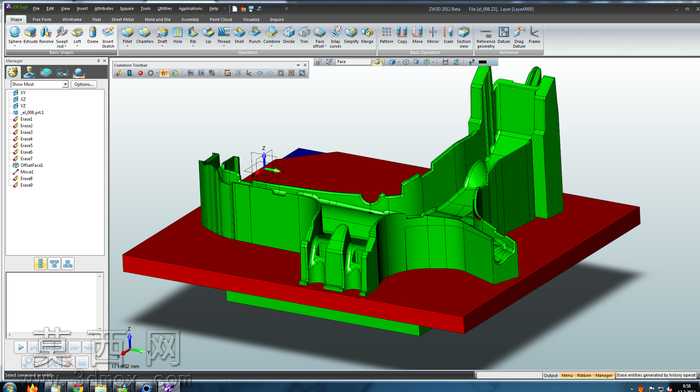

本作品为电火花加工用电极的三维建模成果，建模过程依托专业三维CAD软件完成，整体采用参数化建模逻辑搭建，确保电极各部位尺寸精度可追溯、可调整，适配后续加工生产的精度校验需求。模型整体分为电极工作主体与装夹基座两部分，装夹基座采用规整的长方体结构设计，表面平整无多余凸起，可直接适配电火花加工设备的通用装夹工位，保证装夹时的定位精度，减少加工前的校调工作量。电极工作主体部分根据待加工型腔的轮廓特征做了精准的形貌还原，所有曲面过渡均做了顺滑处理，无尖锐棱角、破面、重叠面等建模缺陷，曲面曲率连续符合电火花加工的放电间隙要求，可避免加工过程中出现局部放电不均、积碳等问题。材质设置上，将电极主体赋予紫铜材质属性，基座部分赋予45号钢材质属性，渲染时通过调整材质的反光度、粗糙度参数，清晰区分两个部件的视觉差异，同时还原真实加工场景下的部件质感，方便使用者快速识别电极的工作区域与装夹区域。结构设计层面，电极工作部位的壁厚做了均匀化处理，所有壁厚差控制在合理范围内，避免实际加工制作电极时出现变形问题；电极与基座的连接部位做了加强过渡结构，提升电极整体的结构强度，防止在电火花加工的冲液环境下出现电极晃动、形变，影响最终加工精度。设计过程中充分考量了电火花加工的工艺特性，针对电极的损耗特性预留了合理的放电间隙，所有棱边位置均做了微小的倒角处理，既符合电极加工的工艺要求，也能避免实际放电加工时出现棱边过烧的问题。模型完成后通过软件自带的干涉检查、几何检查功能完成了全模型校验，确认不存在几何错误，可直接导出为通用加工格式用于后续的电极数控铣削加工，也可用于电火花加工的工艺仿真模拟，验证加工路径的合理性，提前预判加工过程中可能出现的排屑、冲液问题，优化加工参数。
