NX制造学演示用飞机造型铣削加工项目

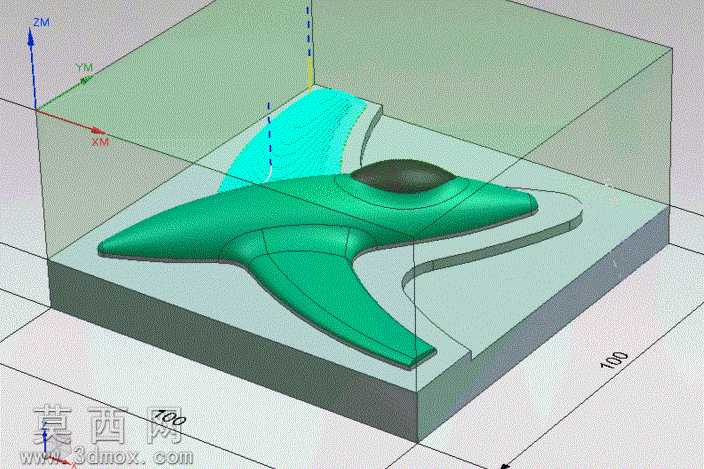

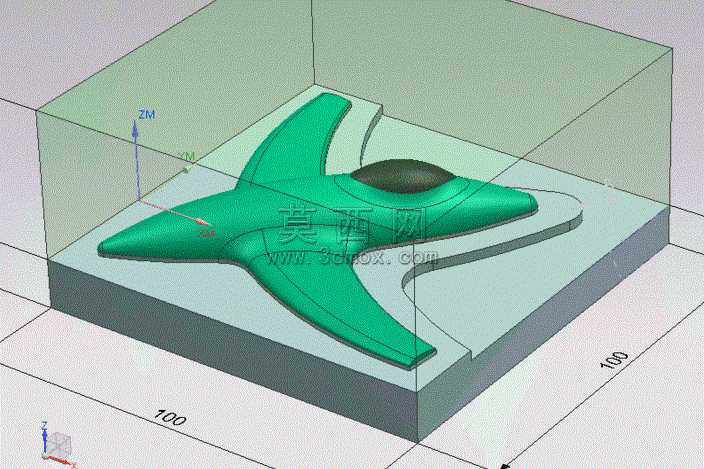

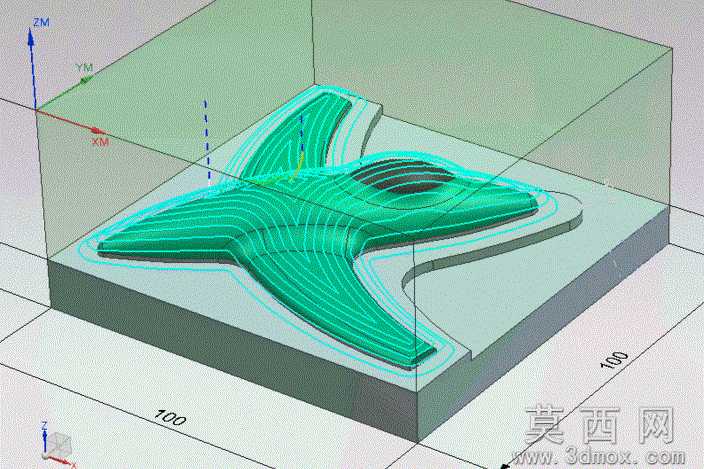

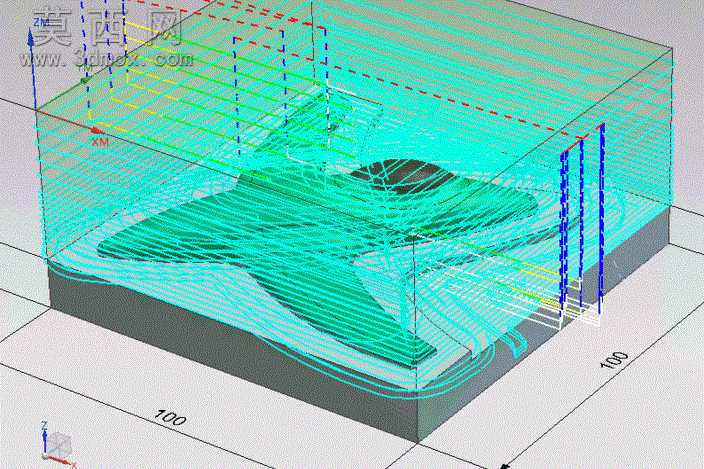

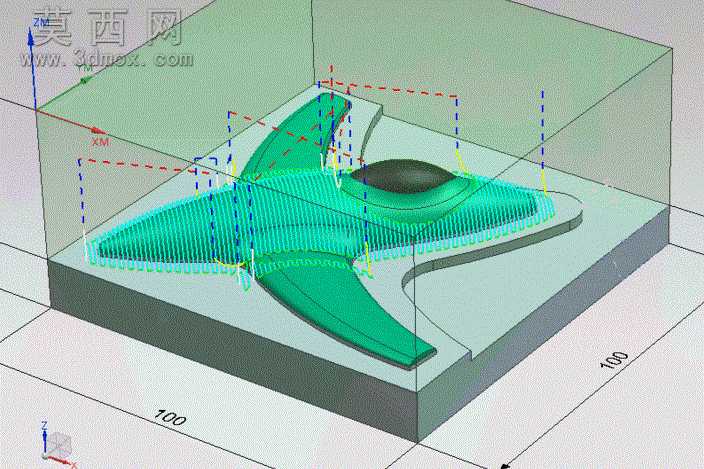

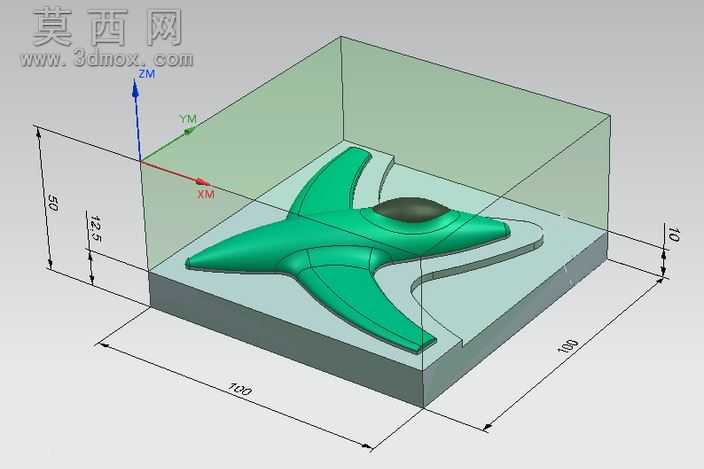

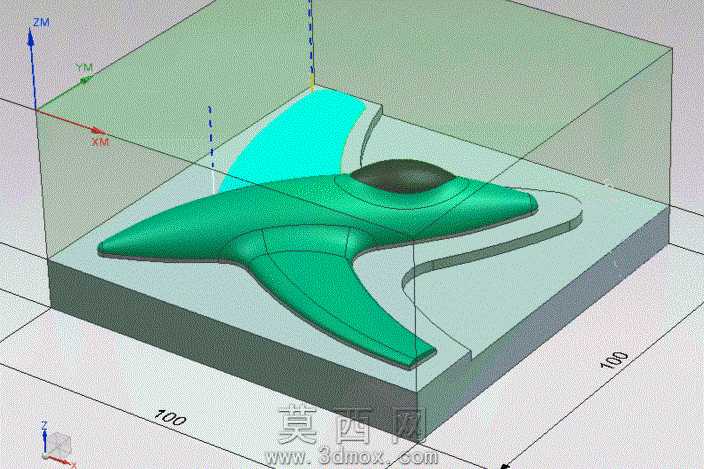

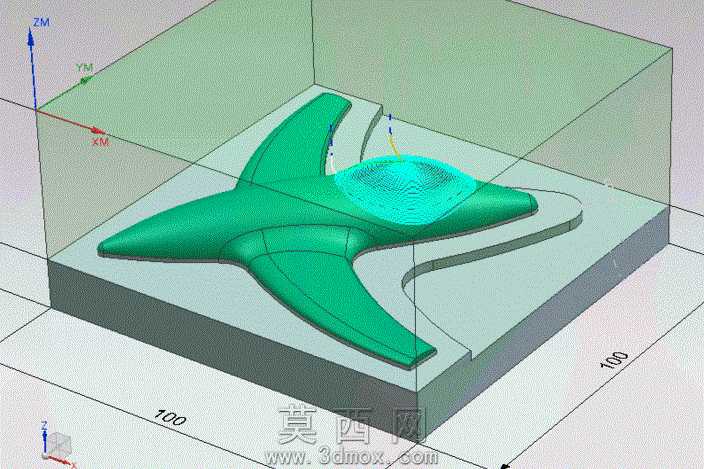

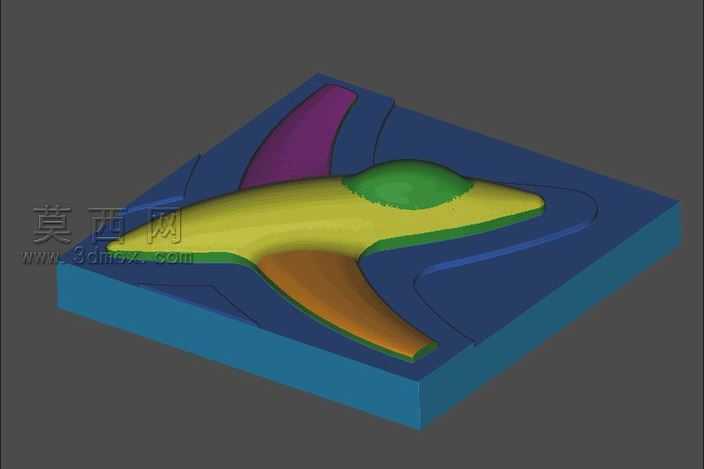

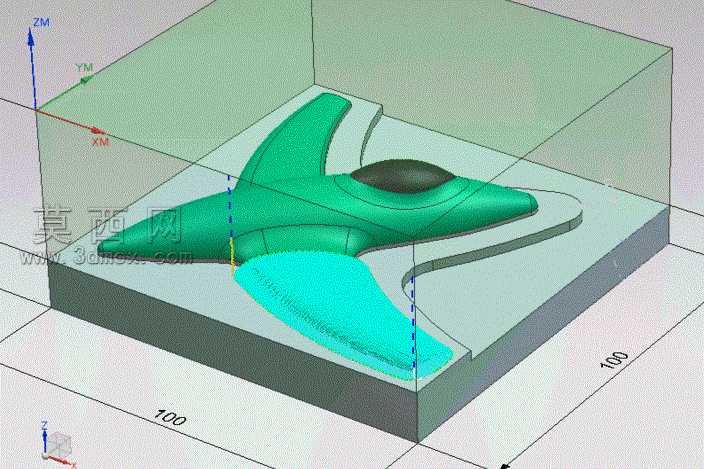

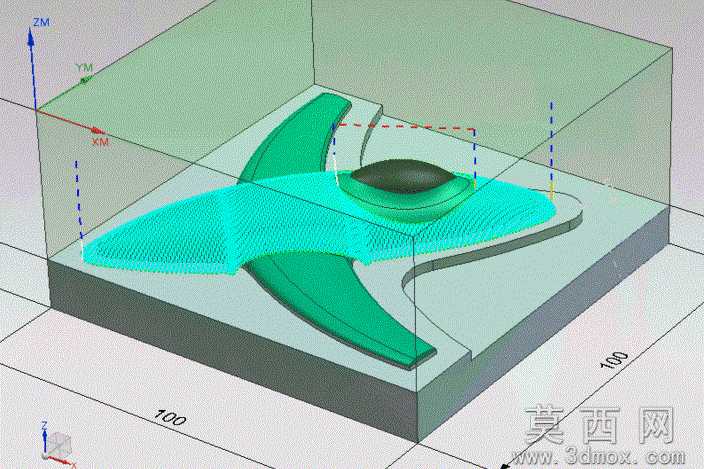

本项目为面向数控加工教学演示的三维建模与加工仿真作品，整体以100mm×100mm×50mm的长方体毛坯为基础载体，在毛坯上表面设计了流线型飞机造型的凸台加工特征，凸台最高处距离毛坯上表面12.5mm，毛坯底部预留10mm厚度的装夹基座，整体结构完全贴合三轴数控铣床的加工行程与装夹要求，可直接用于典型铣削工序的全流程演示。建模阶段采用NX软件的曲面造型功能完成飞机外形构建：首先通过草图绘制飞机俯视轮廓的对称曲线，以机身中轴线为对称基准保证左右翼型完全对称，再通过扫掠、网格曲面命令生成顺滑的机身与机翼曲面，对曲面连接处进行G1连续倒圆角处理，避免加工过程中出现刀具进给方向突变；机身顶部的座舱区域采用凸起曲面与主体曲面进行修剪合并，还原飞行器外形的流畅视觉特征，最后将曲面实体化并与长方体毛坯进行布尔求和，得到带加工特征的完整工件模型。加工仿真环节针对该模型设置了完整的刀具路径逻辑：毛坯选用长方体方块料，工件坐标系设定在毛坯上表面中心位置，匹配实际加工时的分中对刀习惯；粗加工采用型腔铣策略，选用平底立铣刀去除毛坯上表面除飞机凸台外的多余余量，每层切削深度设置为2mm，保证粗加工效率；半精加工采用剩余铣策略清除粗加工留下的台阶余量，为精加工预留0.3mm的均匀加工余量；精加工针对飞机曲面采用固定轴轮廓铣策略，选用球头铣刀沿曲面流线方向走刀，保证曲面加工后的表面光洁度；针对毛坯外围的垂直侧壁采用平面铣策略进行精修，保证侧壁尺寸精度与垂直度。工艺参数设置贴合实际铝件加工场景，切削速度设定为3000毫米每分钟，主轴转速设定为4000转每分钟，所有刀具路径均经过过切检查与碰撞仿真验证，可直接导入对应机床进行实际加工验证。模型材质渲染阶段，将加工完成的飞机凸台部分设置为亮绿色工程塑料质感材质，毛坯基座设置为半透明浅灰玻璃材质，方便观察内部加工特征与坐标系位置，坐标轴标识采用红、绿、蓝三色分别对应X、Y、Z轴方向，尺寸标注清晰标注各关键位置的尺寸参数，整体视觉效果直观清晰，完全满足制造学教学演示的需求，可帮助初学者快速理解曲面类零件从建模到加工路径生成的全流程逻辑，掌握NX软件制造模块的基础操作方法与工艺参数设置思路。
