无刷双馈感应式电机转子结构设计

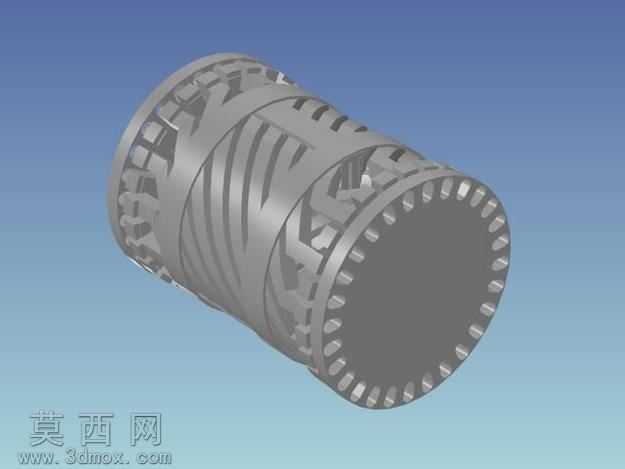

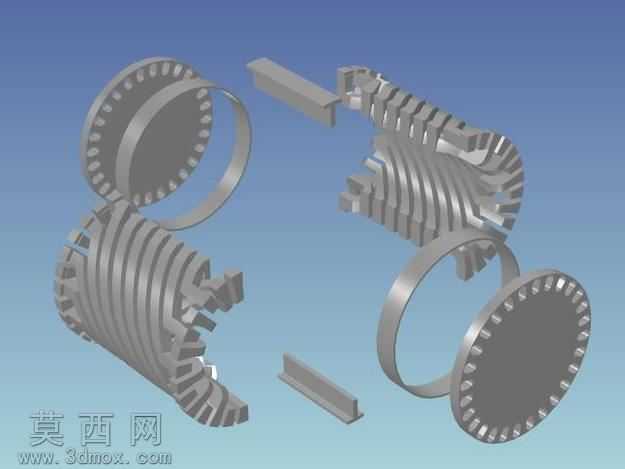

本作品为无刷双馈感应式电机的转子三维结构模型，采用三维建模软件完成从2D草图到实体建模、渲染的全流程设计，完整还原了该类电机转子的核心结构特征。建模初期先依据无刷双馈电机的转子工作原理绘制基础2D轮廓草图，明确转子叠片的叠压尺寸、斜向导条的排布角度、端部槽位的分布参数，通过参数化建模方式保证各结构尺寸的匹配精度。模型主体采用圆柱基体作为转子核心承载结构，外圆周面均匀排布斜向扭转的导条结构，导条沿转子轴向呈规律螺旋走向，匹配无刷双馈电机反向旋转磁场的交互需求，导条与转子叠片铁芯的嵌合位置做了精准的贴合处理，还原真实生产中导条与铁芯的装配关系。转子两端的端环结构做了细节化建模，端环上均匀分布28个槽导体连接位，通过纹理锥状连接结构实现扩展导体与外部双转子端环的堆接固定，端环表面的齿状凸起、连接位的凹槽结构都做了精细化还原，清晰展现导体的电流传导路径结构。材质渲染上，转子铁芯部分采用哑光灰铸铁材质表现叠压硅钢片的金属质感，导条与端环部分采用稍亮的金属铜材质区分导电部件，通过光影渲染突出转子表面的结构层次，斜向导条的扭转弧度、端环齿位的均匀排布都在渲染效果中清晰呈现。设计过程中围绕无刷双馈电机的功率输出特性优化结构排布，保证反向旋转的交流电流可在两个转子叠片间形成稳定的电磁交互，匹配该类电机在有限速度范围内控制额定总输出功率的工作需求，模型整体结构完整，各部件的装配关系清晰，可用于电机原理演示、结构设计参考等场景，完整展现了无刷双馈感应电机转子的核心构造特点。
