罗兰MDX-15/20专用主轴电机单元结构设计

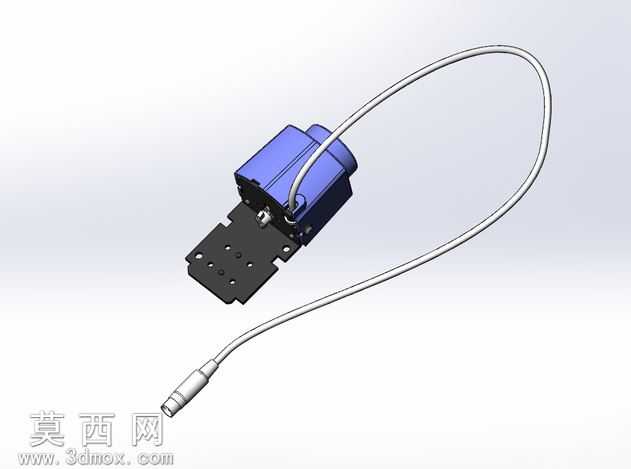

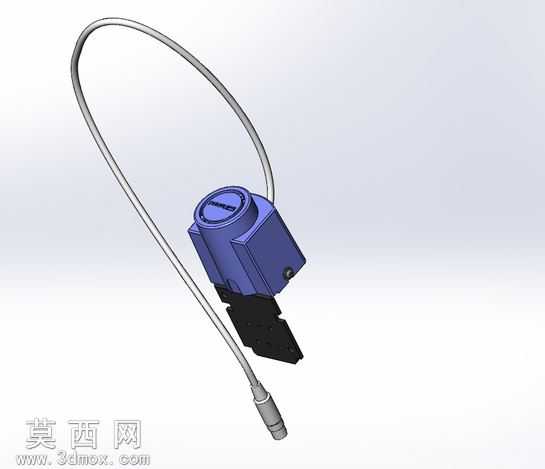

本模型为适配罗兰MDX-15/20设备的主轴电机单元，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循实物测绘的尺寸比例，以毫米为单位完成各零件的精准搭建，完整还原了该主轴电机单元的装配关系与外观特征。模型主体分为电机本体、安装固定支架、信号传输线缆三个核心部分，电机外壳采用硬质工程塑料材质渲染，呈现出哑光深蓝色的质感，表面做了细微的磨砂纹理处理，还原工业塑料件的真实触感；安装支架为黑色金属材质，通过冲压成型的结构设计，表面预留了多组定位安装孔位，孔位的位置、孔径均按照实际装配需求精准排布，保证与设备主体的安装适配性，支架边缘做了倒角处理，避免锐边结构，符合工业零部件的设计规范。信号传输线缆采用柔性线缆建模方式，还原了线缆自然弯曲的形态，线缆外层为灰色橡胶绝缘材质，末端的金属接头做了金属光泽渲染，接头处的卡位结构、插针细节都做了精细化还原，清晰展现线缆与电机主体的连接位置与走线方式。设计过程中优先考虑结构的装配合理性，电机本体与安装支架的连接卡扣、螺丝固定位都做了对应结构的预留，能够直观展现该电机单元的组装逻辑，各零件之间无干涉错位问题，整体结构紧凑，适配小型桌面加工设备的安装空间需求。渲染阶段采用柔和的工业产品展示光源，从多个角度打光凸显模型的结构轮廓与材质差异，背景选用简洁的浅灰色调，突出电机单元本身的结构细节，既能够清晰展示各部分的外形特征，也能直观呈现该部件的实际应用形态，为该型号主轴电机的维修替换、结构参考、改装设计提供精准的三维模型依据，可直接用于装配验证、结构演示等场景。
