螺旋槽阶梯钻工业刀具三维设计作品

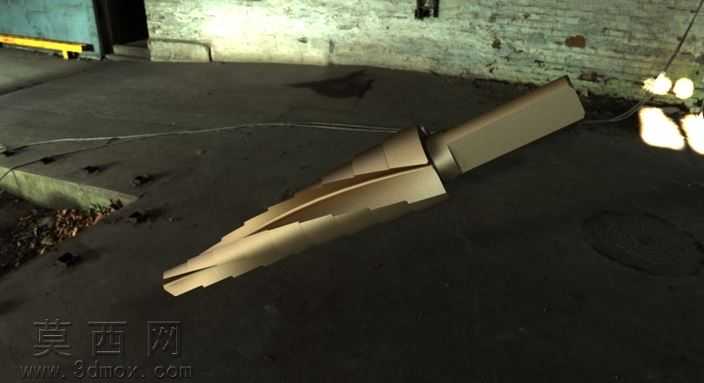

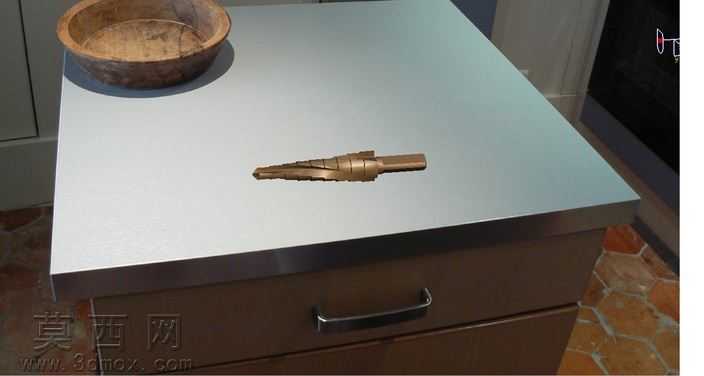

本作品为螺旋槽阶梯钻的三维建模设计成果，建模阶段围绕阶梯钻的实际加工功能展开结构还原，首先通过草图绘制勾勒出阶梯钻的多级阶梯轮廓，精准匹配不同直径钻孔的阶梯尺寸比例，保证各级钻身的同轴度公差符合实际刀具的加工精度要求。针对钻身的螺旋排屑槽结构，采用螺旋扫描特征完成槽体的曲面构建，精准控制螺旋升角参数，还原真实阶梯钻螺旋槽的导程与槽深比例，确保排屑通道的流畅性符合实际钻削作业的排屑需求。钻尖部分的切削刃结构通过多曲面裁剪、倒角特征完成细节刻画，还原主切削刃、横刃的角度与刃口形态，保证切削结构的合理性。材质渲染阶段，为钻身赋予硬质合金刀具的金属材质，调整材质的金属度、粗糙度参数，还原高速钢刀具经过表面处理后的哑光金属质感，同时对切削刃部分做细微的材质区分，模拟刃口经过精磨后的高光质感。渲染场景采用渐变深色背景突出刀具主体，通过多角度光源布置，清晰展现螺旋槽的曲面走向、阶梯层级的结构分界以及钻尖的刃口细节，让模型的结构特征一目了然。设计过程中充分参考实际阶梯钻的加工工艺，对钻尾的装夹柄部做了等比例还原，保证柄部的夹持尺寸与钻身的比例协调，整体模型结构完整，无多余几何特征，曲面过渡顺滑，既还原了实物刀具的外观形态，也准确体现了螺旋槽阶梯钻的功能结构特点，可用于刀具结构展示、加工工艺演示等相关场景。
