多弯折带安装孔金属钣金支架结构设计

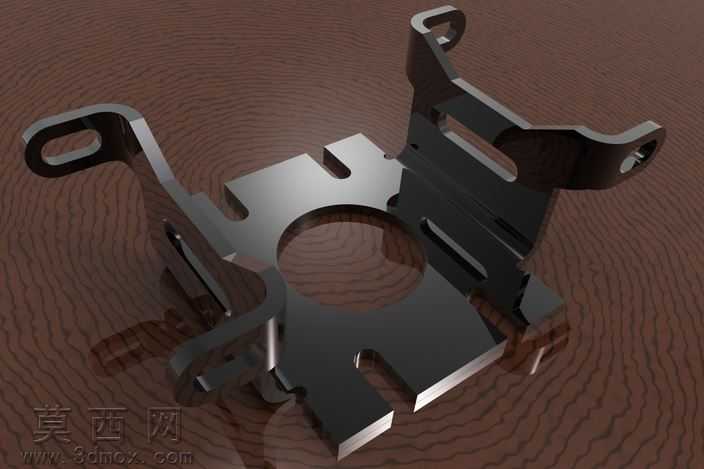

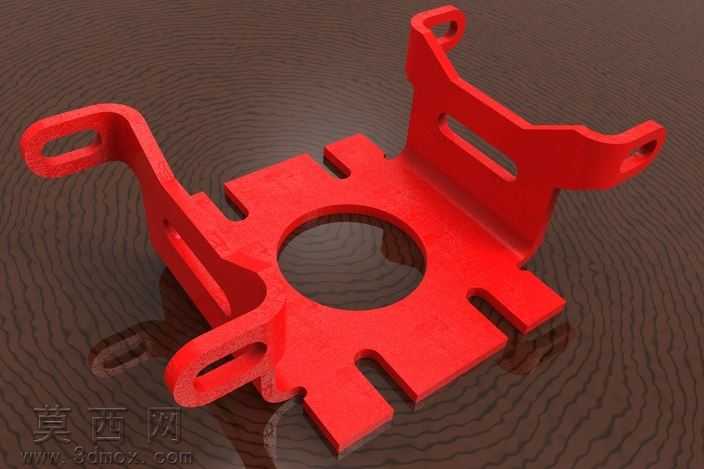

该钣金构件采用三维参数化建模方式完成全流程设计，建模阶段首先绘制基准底板的二维草图，精准定位中心大尺寸通孔、侧边多组定位槽的轮廓尺寸，通过基体法兰特征生成基础平板结构，再依据装配需求依次创建两侧向上弯折的支撑臂特征，对弯折处添加符合钣金工艺要求的折弯圆角，避免应力集中问题。建模过程中严格遵循钣金加工的工艺规范，所有弯折边预留合理的折弯余量，安装孔位置同步匹配通用紧固件的装配尺寸，两侧支撑臂末端的挂耳孔经过同轴度校验，保证后续装配时的对位精度。材质设定选用冷轧钢板材质参数，渲染阶段为金属表面赋予哑光发黑的金属材质，调整环境光的反射参数，还原金属构件表面细腻的磨砂质感与边缘的高光反射效果，背景采用木纹纹理衬托，突出金属零件的硬朗轮廓与结构层次。结构设计上，中心大孔用于避让装配主体的凸起结构，底板上的多组开槽用于调整安装位置的适配范围，两侧向上延伸的弯折臂形成稳定的三角支撑结构，末端的挂耳结构可实现快速挂装定位，整体结构在保证支撑强度的前提下，通过开槽与镂空设计尽可能降低零件自重，兼顾轻量化与结构刚性的平衡。设计思路围绕通用安装固定场景展开，所有结构特征均适配常规钣金冲压、折弯的加工工序，无特殊工艺要求，可直接导入加工设备完成下料、折弯、冲孔的全流程生产，零件各部位的壁厚保持均匀一致，避免加工过程中出现变形问题，弯折角度经过反复校验，确保装配后两侧支撑臂的平行度与位置度符合使用要求，能够为配套构件提供稳定的支撑与定位作用。
