带侧夹式塑料笔帽结构设计方案

　　日常书写工具的配套防护件里，笔帽是最容易被忽略却直接影响使用体验的结构件，这款带一体式侧夹的塑料笔帽，主要适配常规杆径的按动式或拔帽式中性笔、记号笔使用，核心作用是在笔具非书写状态下封闭笔尖区域，避免墨水干涸、笔尖磕碰受损，同时通过侧夹结构实现笔具在笔记本封皮、工装口袋、文件夹边缘的便携固定，减少笔具滚落遗失的概率。

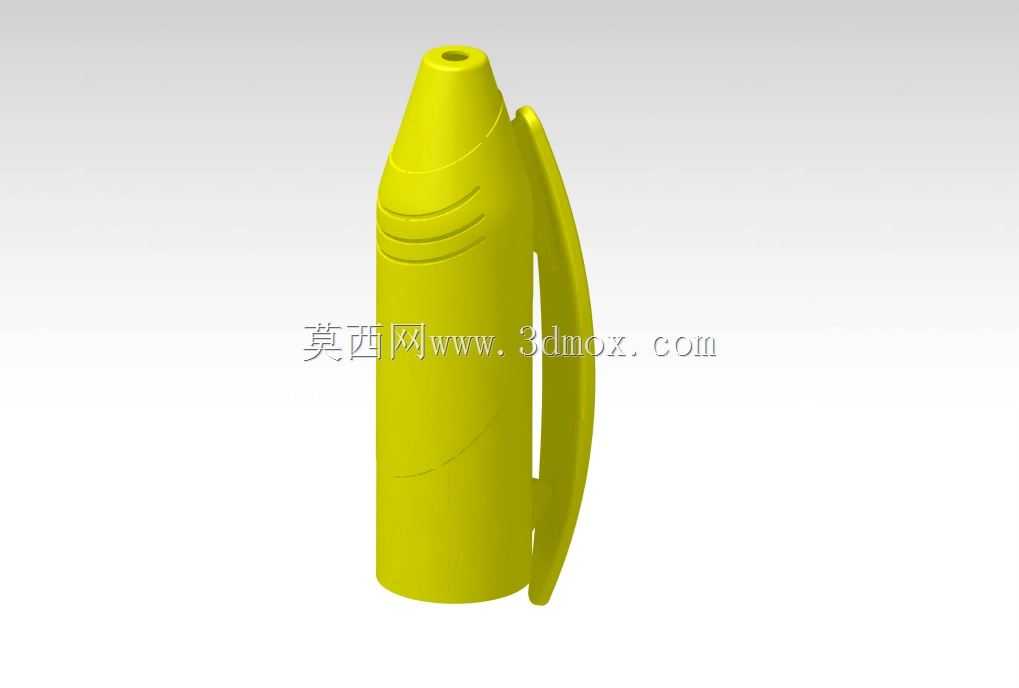

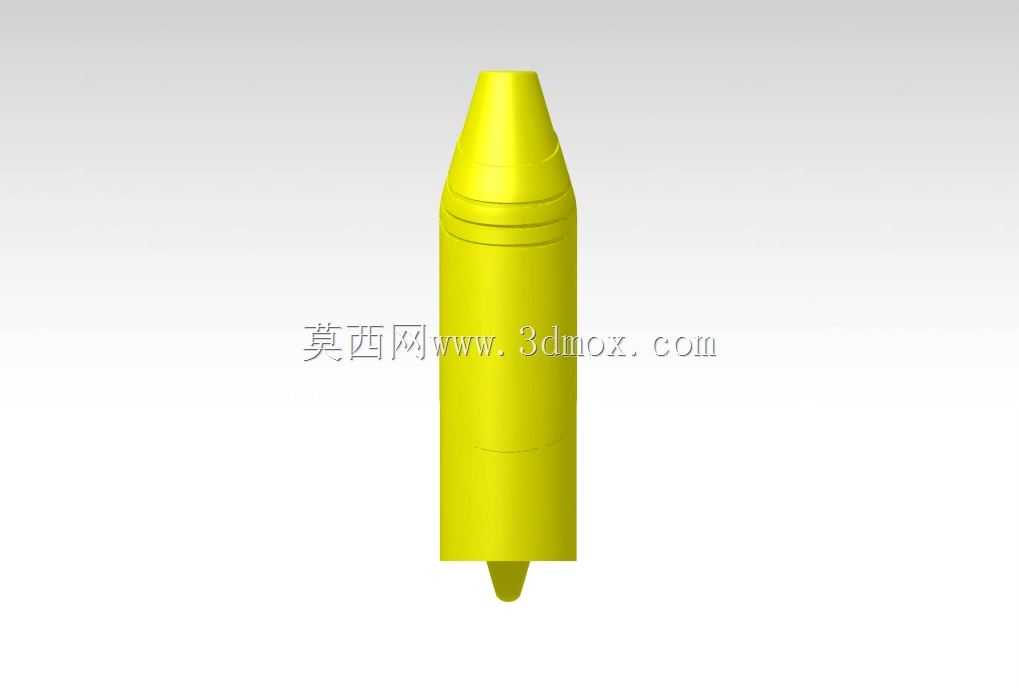

　　从结构设计逻辑来看，这款笔帽采用一体式注塑成型方案，整体为变径锥筒结构，下端开口内径匹配对应笔杆的配合外径，内壁设置有一圈微凸的环形卡筋，装配时与笔杆上的对应卡槽形成过盈配合，既保证笔帽扣合后不会轻易脱落，又能控制插拔力度在单手握持可轻松操作的区间，不会出现过紧难以拔开、过松容易滑落的问题。笔帽主体靠近上端的位置做了三道平行的内凹防滑筋，既可以在注塑时提升壳体的结构强度，减少薄壁件的收缩变形，也能在用户插拔笔帽时增加手指接触的摩擦力，即便手上有少量汗渍也能稳定施力。

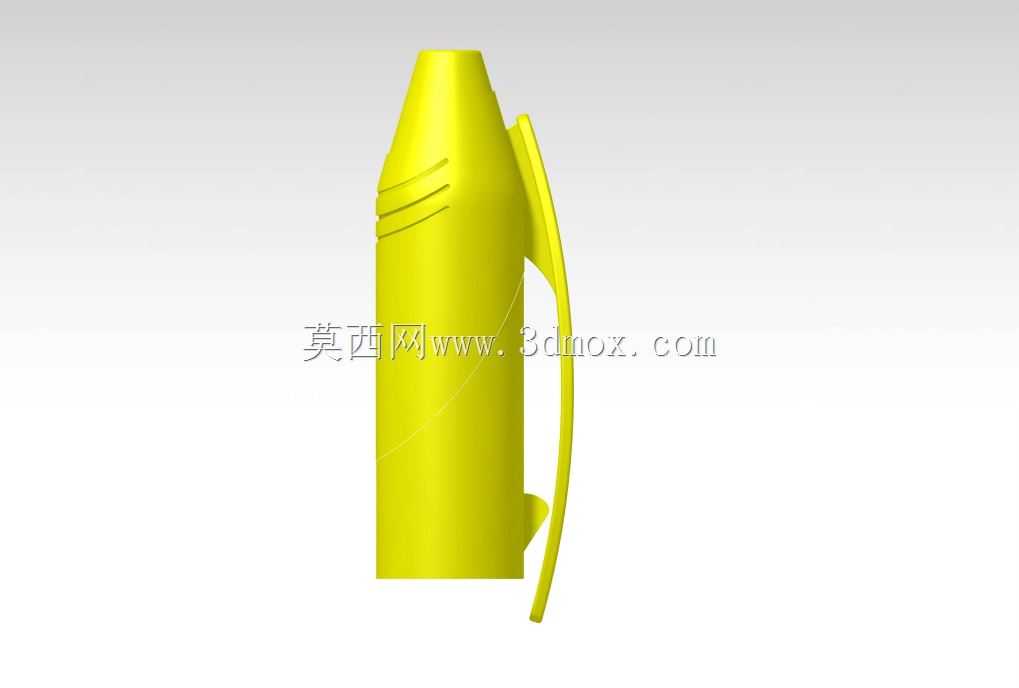

　　侧夹结构是这款笔帽的功能延伸部分，夹臂与笔帽主体采用同材质一体注塑，根部做了圆弧过渡加厚处理，避免反复弯折后出现应力断裂，夹臂末端设计有向内的微凸卡点，当夹入厚度1mm以内的织物、纸张、塑料片材时，卡点可以抵住被夹持面，配合夹臂自身的弹性回弹力形成稳定的夹持力，正常行走、俯身动作下不会出现笔具滑落的情况。夹臂的长度控制在笔帽总高度的三分之二左右，既保证足够的夹持接触长度，又不会因为夹臂过长导致根部受力过大断裂，同时夹臂与笔帽主体之间预留了2.5mm的夹持间隙，适配绝大多数日常携带场景的夹持厚度需求。

　　尺寸边界方面，这款笔帽总高度控制在62mm，下端最大外径16mm，上端锥顶收窄至8mm，整体壁厚均匀控制在1.8mm，符合常规注塑件的壁厚设计要求，避免壁厚差异过大导致的缩水、翘曲等成型缺陷。内壁的环形卡筋距离下端开口的距离为4mm，卡筋凸起高度0.3mm，这个尺寸既可以保证配合时的卡合行程足够，又不会因为卡合过深导致插拔时需要过大的力度。侧夹的最大外凸距离为11mm，也就是笔帽装配到笔杆上之后，整体最大外轮廓尺寸不会超过27mm，不会因为笔夹突出过多导致笔具放入笔袋时勾挂布料、占用过多收纳空间。

　　实际应用场景中，这类笔帽除了常规民用书写笔配套，也可以适配工业生产场景下的记号笔、标记笔使用，车间操作人员可以通过笔夹将笔固定在工作服胸口口袋，随时取用进行工件标记、流程记录，笔帽的封闭结构可以避免车间内的粉尘、切削液溅到笔尖导致墨水堵塞，锥型的上端设计也可以在笔不慎掉落时起到一定的缓冲作用，减少笔尖直接触地磕碰的概率。设计过程中特意将所有外边缘做了R0.5以上的圆角处理，没有尖锐棱角，即便是日常手持接触、放入口袋也不会刮伤皮肤或者勾坏衣物面料，表面没有多余的装饰结构，既降低注塑模具的加工复杂度，也减少使用过程中积灰藏污的死角，日常擦拭清洁十分方便。

　　从材料适配角度，这款结构适配常规的PP、ABS等通用注塑塑料，材料本身具备一定的弹性和韧性，完全可以满足笔夹反复弯折、笔帽多次插拔的使用寿命要求，整体结构没有倒扣、侧孔等复杂结构，采用常规的两板模即可完成注塑生产，不需要额外的抽芯、斜顶结构，能够有效控制批量生产的模具成本和单件成型成本，适合大规模量产配套。
