漫游车转向架装配结构与运动仿真

这套转向架结构主要面向小型漫游行走装备的底盘开发场景，常见于园区巡检漫游车、低速观光代步底盘、室内外无人运载平台以及教学演示用行走机构的方案验证环节。转向架作为漫游车行走系统的核心承载与导向部件，承担着整车垂向载荷传递、行驶方向控制、路面冲击缓冲以及轮组姿态自适应调整的多重作用，其装配合理性直接决定漫游车在不同铺装路面、轻微起伏场地内的行驶平顺性与转向可靠性。

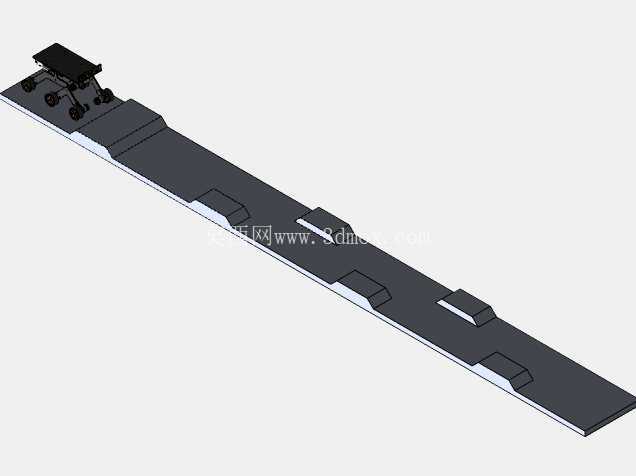

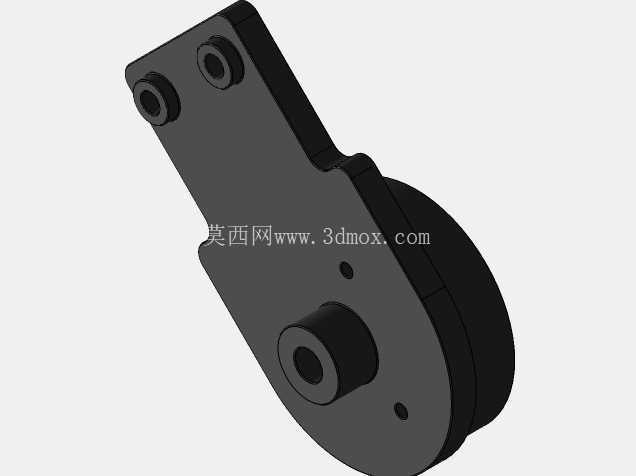

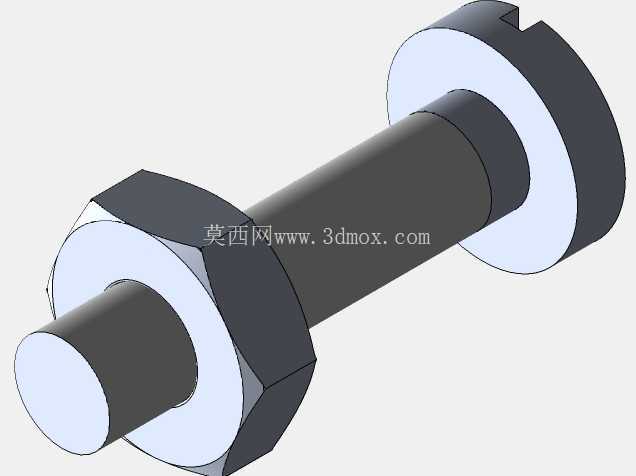

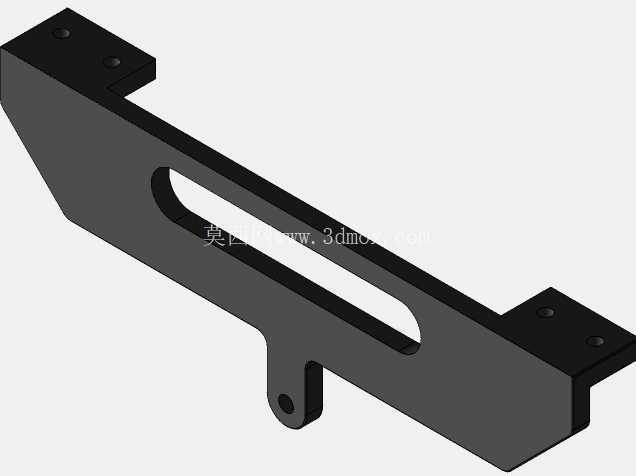

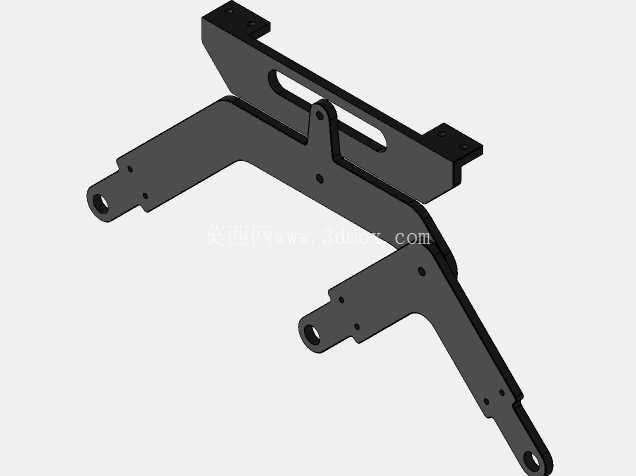

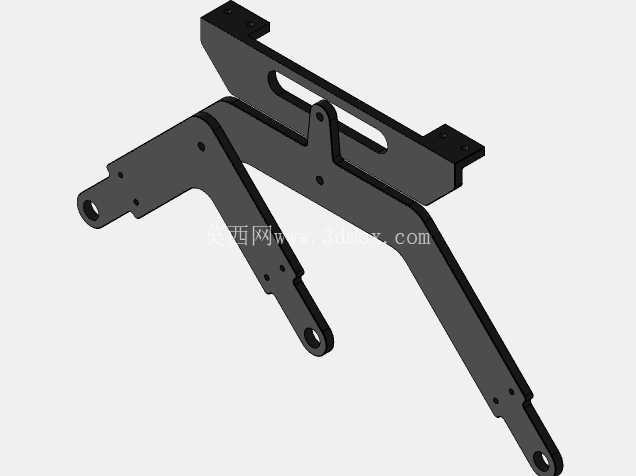

从实际功能逻辑来看，该转向架采用摇臂式铰接布局，轮组安装支座与主摇臂之间通过回转铰接副连接，转向动作传递路径清晰：转向驱动力作用于转向节臂后，带动轮轴支座绕主销轴线回转，从而改变车轮行进方向；摇臂与车架安装基座之间设置摆动铰接点，允许单侧轮组随路面高低差产生小幅上下摆动，避免四轮着地时出现单轮悬空、载荷分配不均的问题。整套结构在装配时完整定义了各铰接位置的同轴约束、接触面配合约束以及运动副限位关系，运动仿真过程中可以直观观测转向全程摇臂摆角、轮组转角的联动状态，排查实际运动中是否存在构件干涉、转向死点或者运动行程超限的问题。

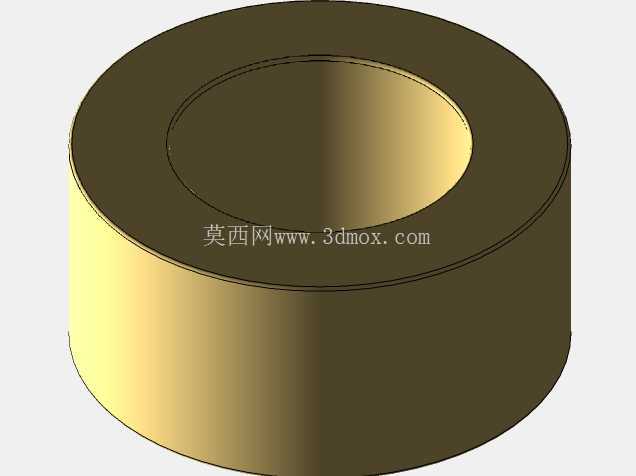

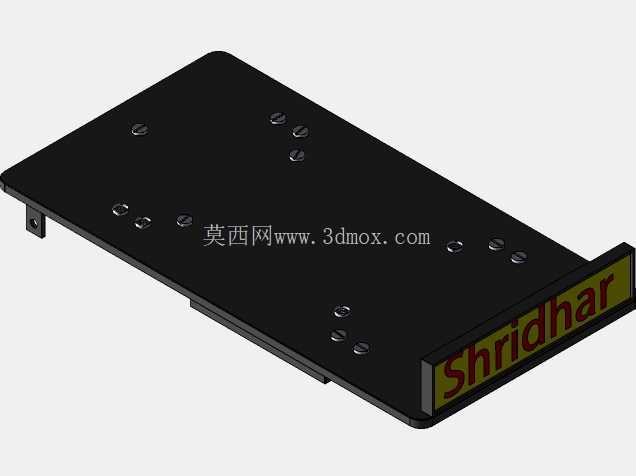

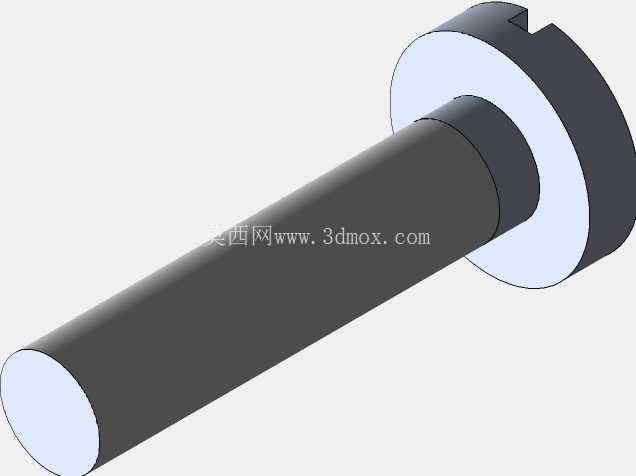

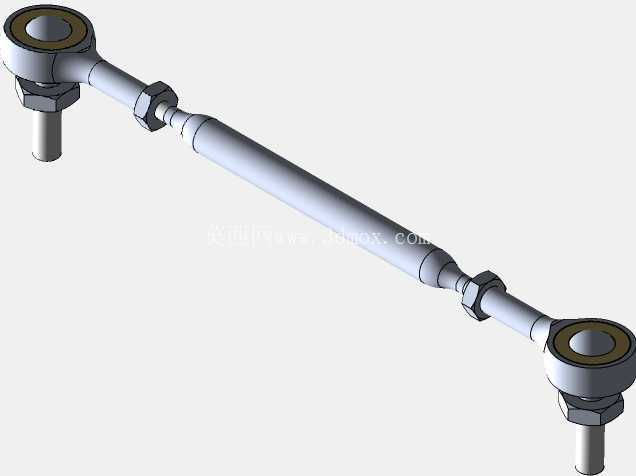

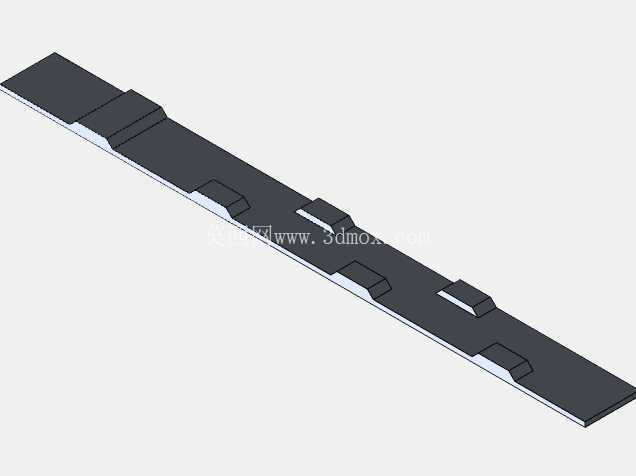

设计思路上，该结构优先兼顾了低速漫游场景的实用性与装配维护便捷性：承载基座采用板式拼接结构，安装孔位按照通用小型车架的型材间距预留，既可以直接固定在方管焊接车架上，也能适配铝型材拼装的实验平台；摇臂截面采用等强度简化造型，在保证铰接位置抗弯刚度的前提下去除多余材料，控制底盘簧下质量；各铰接点位预留了标准轴承与衬套的安装位，实际加工时可根据载荷等级选配滑动衬套或者深沟球轴承，降低转动摩擦阻力。转向拉杆采用两端球头铰接的布置形式，左右轮转向转角按照阿克曼几何关系做了近似匹配，减小低速转弯时轮胎的侧向滑动磨损，在狭小园区、室内展厅这类转弯半径受限的场景下适应性更强。

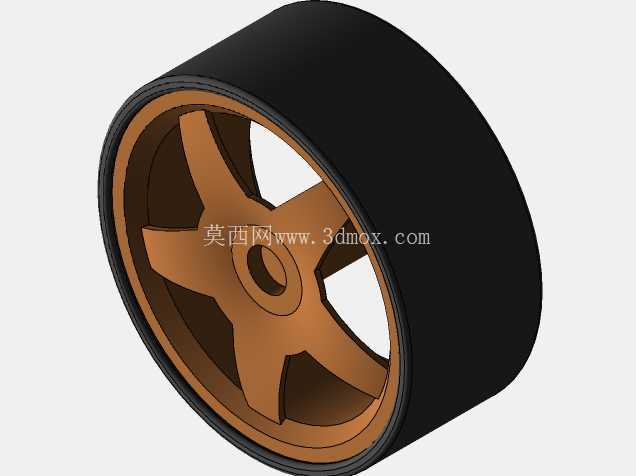

外形尺寸与安装边界方面，整套转向架总成的横向宽度适配常规0.6至1.2米轮距的小型漫游底盘，摇臂上下摆动的有效行程控制在合理区间，安装时需要保证车架底部与摇臂上极限位置预留不小于20毫米的安全间隙，避免缓冲跳动时构件碰撞；转向节的主销后倾角与内倾角按照低速行走特性设定，转向回正力矩适中，无需额外加装复杂的回正机构即可保证直线行驶稳定性；轮轴安装位适配常见的小型轮毂安装孔距，车轮可选配实心橡胶轮或者充气低压胎，对应不同路面的减震需求。

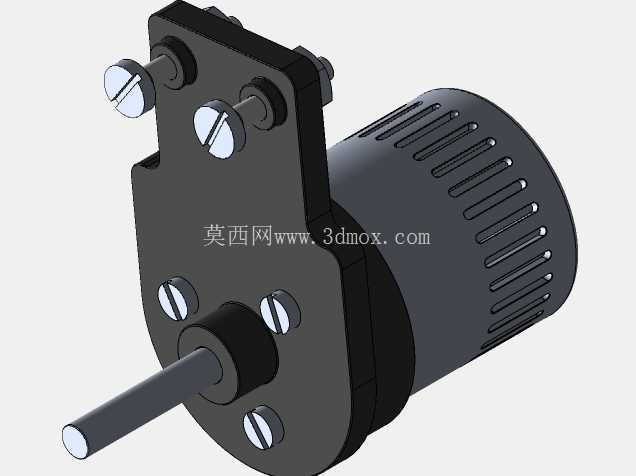

在工程应用层面，这套完整的装配与运动分析数据可以直接作为底盘开发的参考基底：结构工程师可以在此基础上根据整车额定载荷调整摇臂板厚、加大铰接轴径，电气工程师可以据此匹配转向舵机或者转向电机的安装支架与拉杆行程，教学场景下也可通过拆解各运动副的约束关系，清晰展示多连杆联动机构的动作原理，为同类小型行走底盘的结构迭代提供可落地的参照。
