装载机铲斗工作装置SolidWorks设计模型

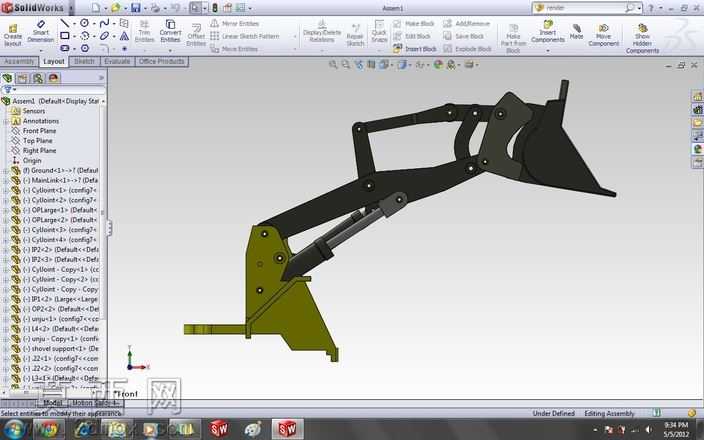

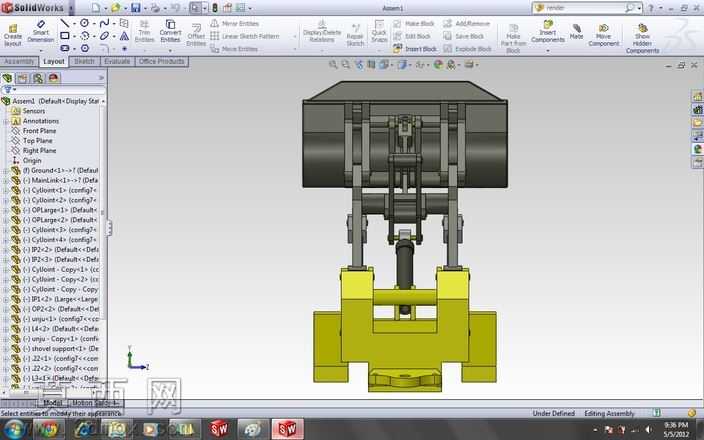

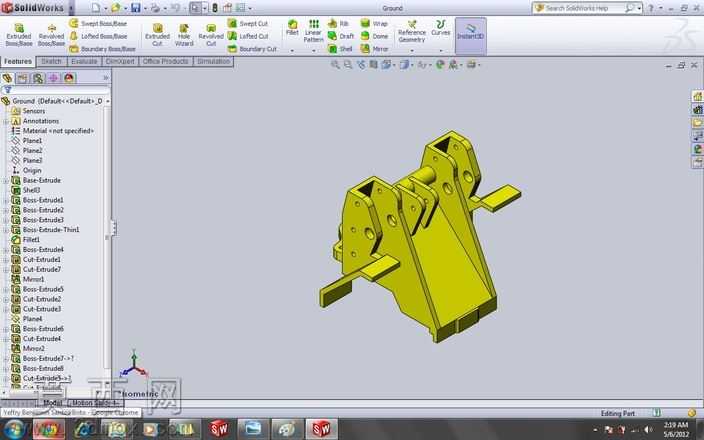

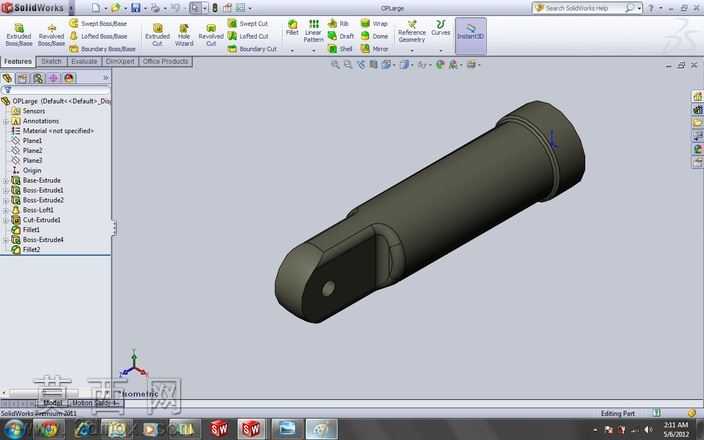

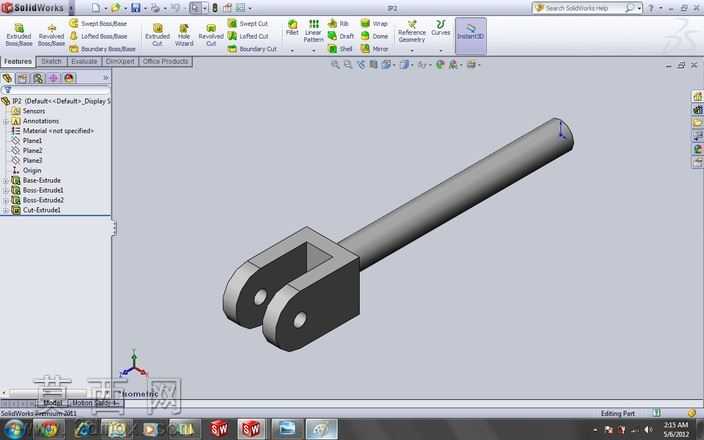

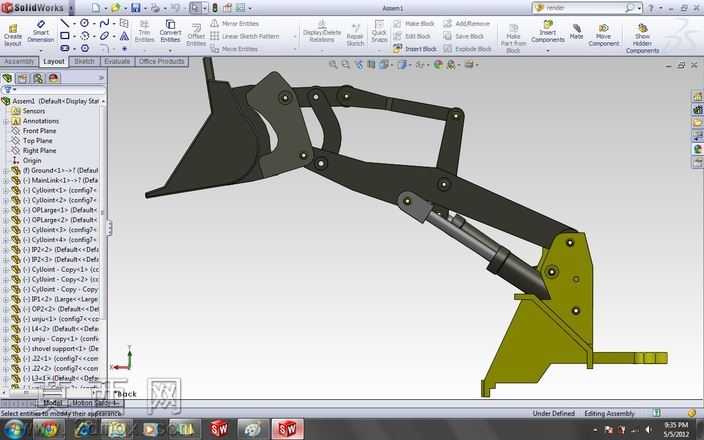

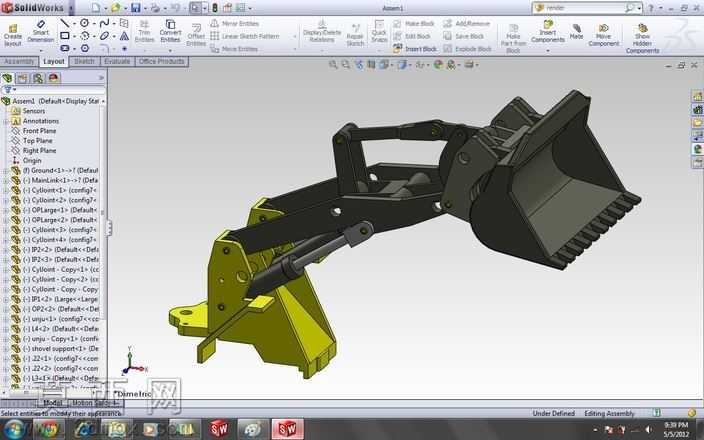

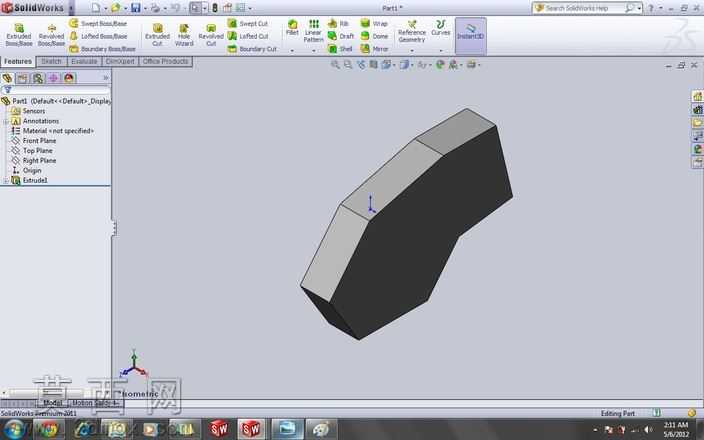

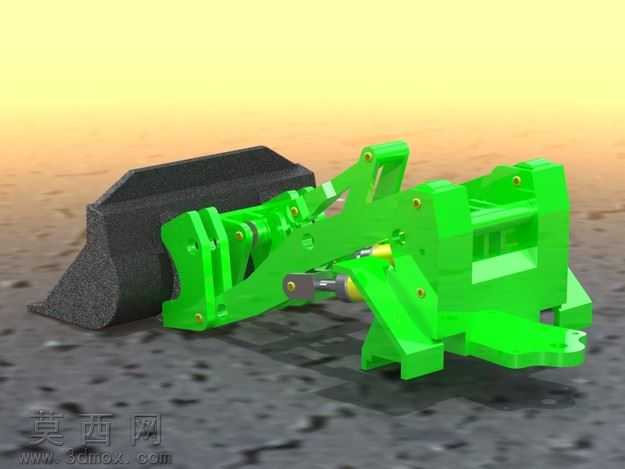

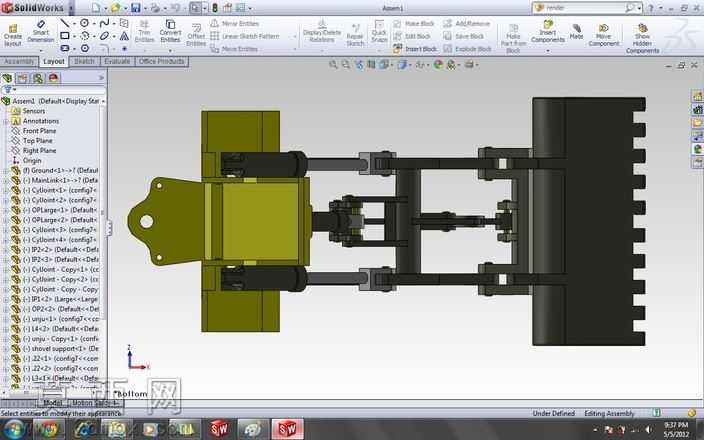

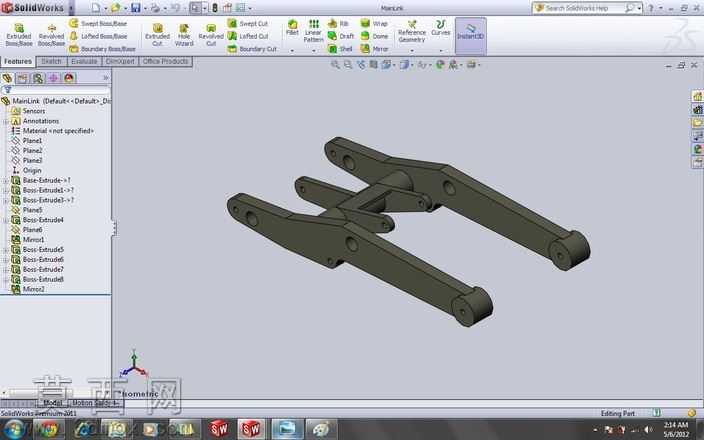

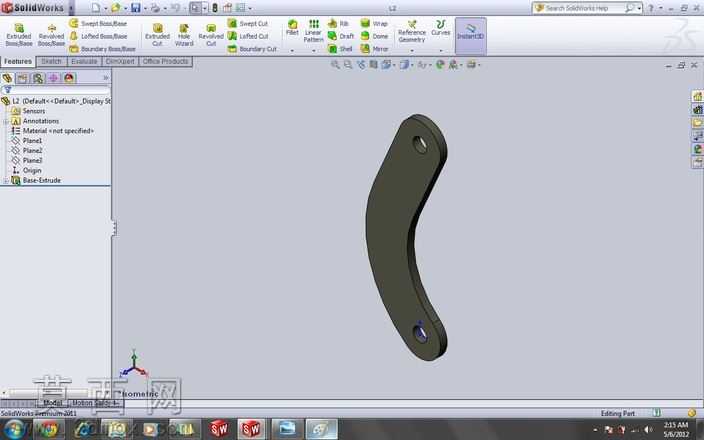

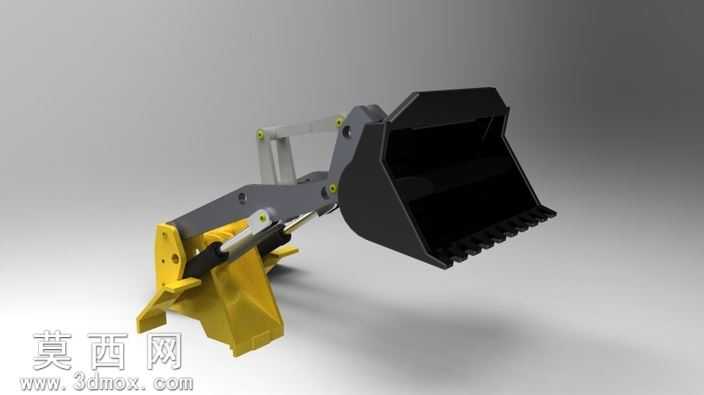

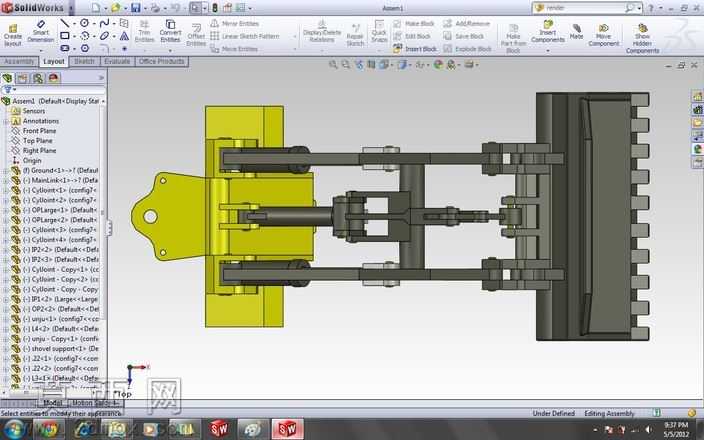

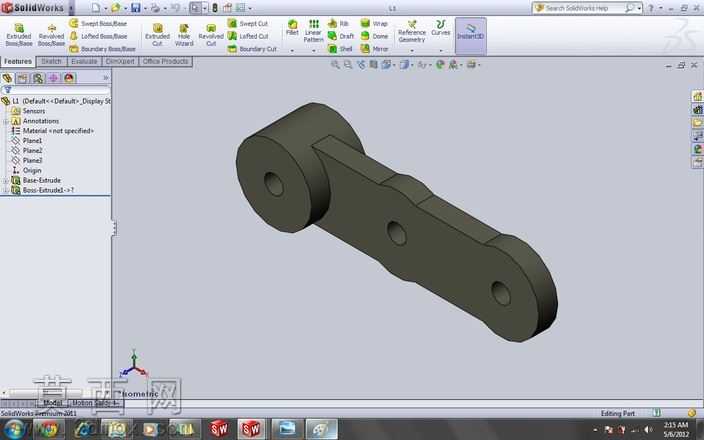

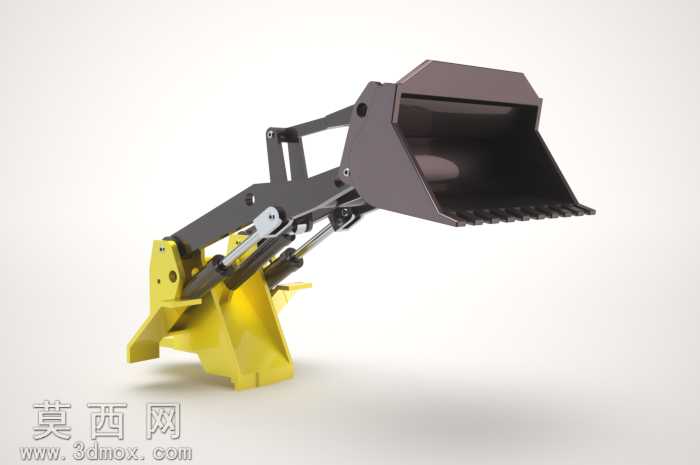

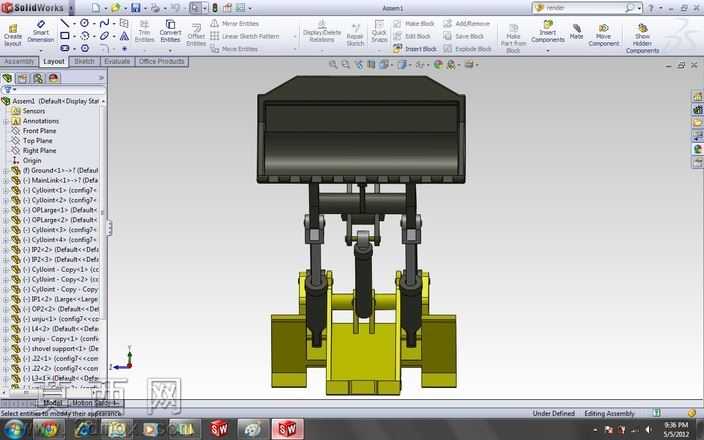

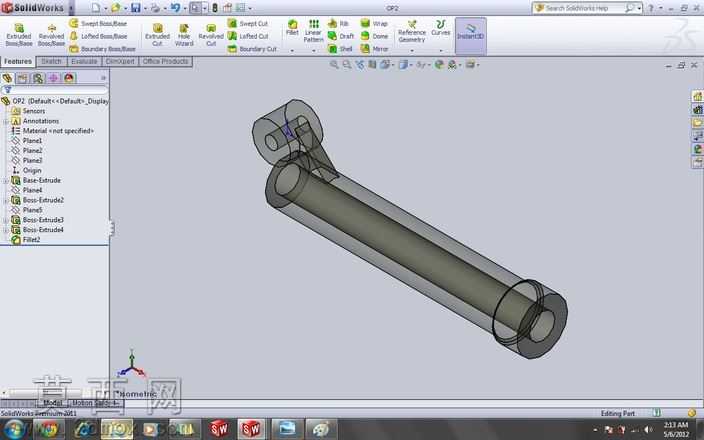

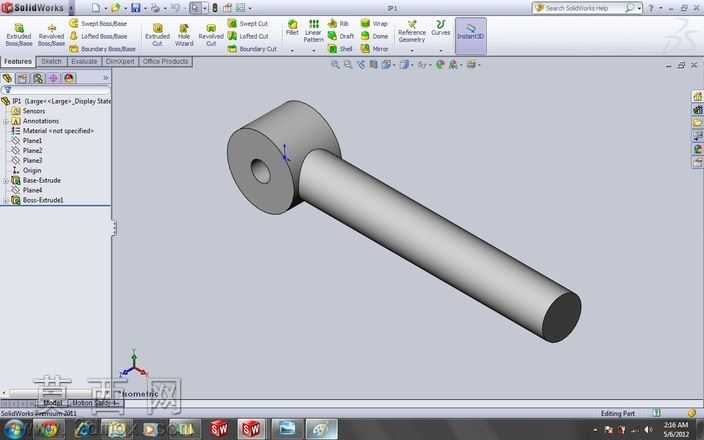

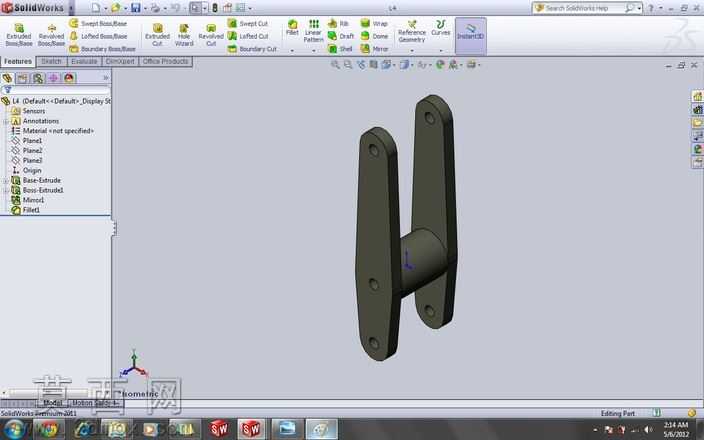

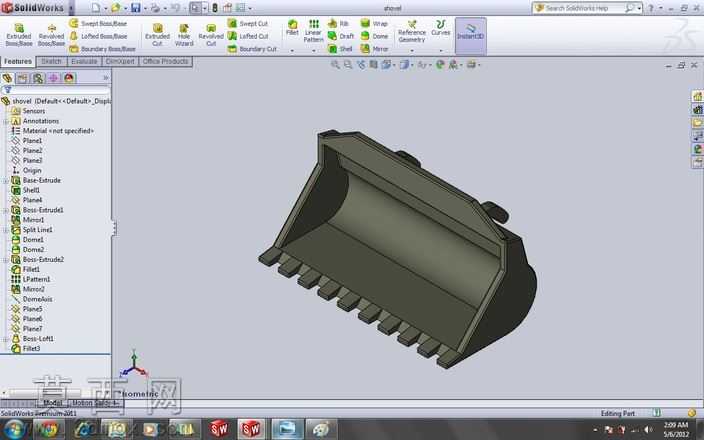

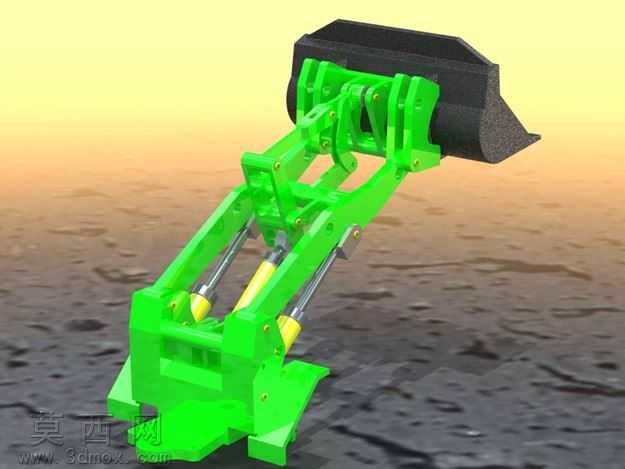

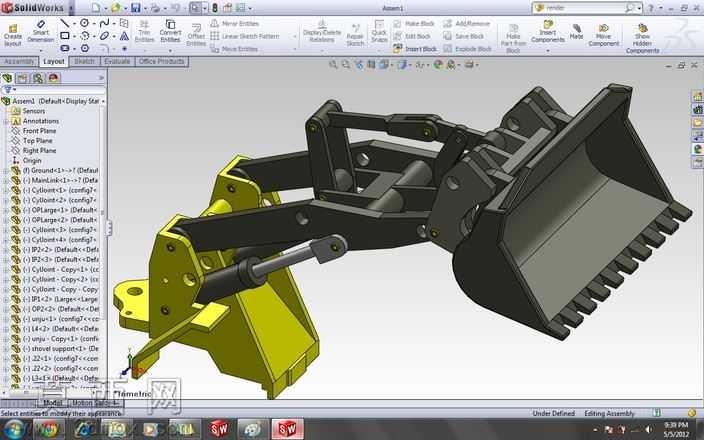

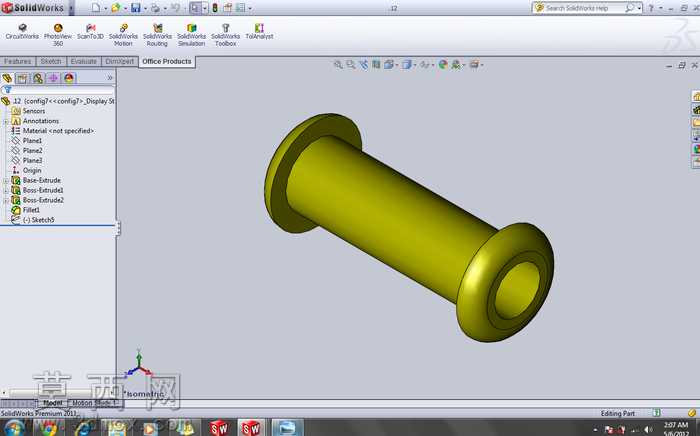

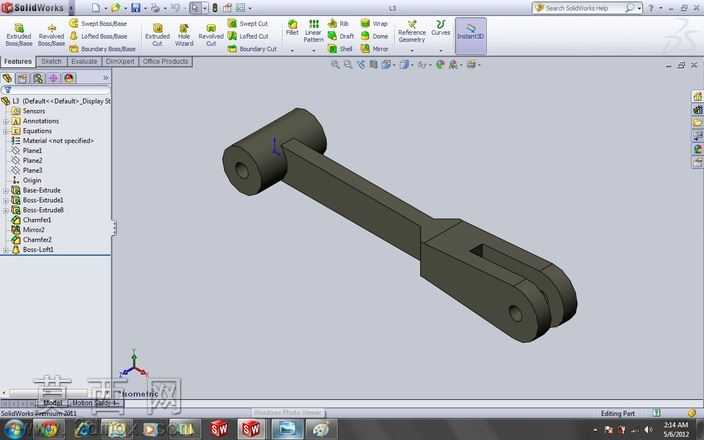

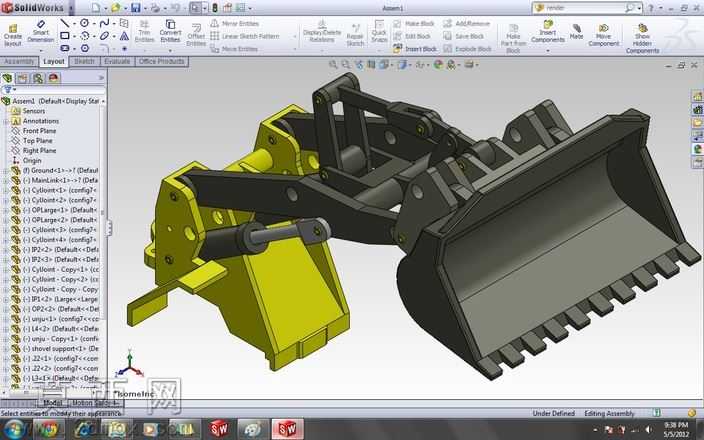

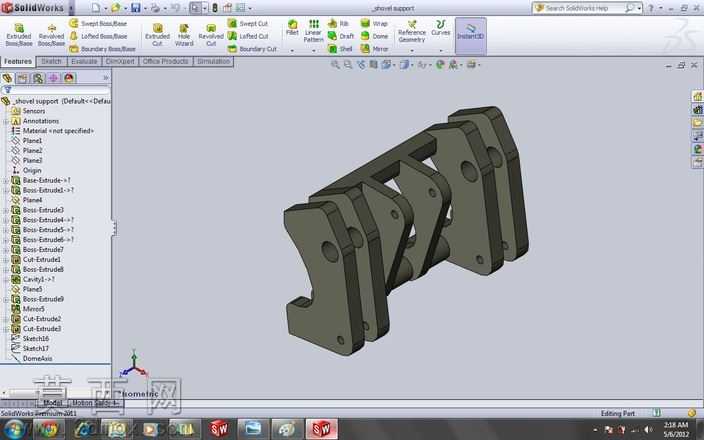

本模型为装载机前端铲斗工作装置的完整三维设计成果，采用SolidWorks软件进行全参数化建模，完整还原了重型装载设备核心作业部件的真实结构与装配关系。建模过程中严格遵循机械设计的装配逻辑，从基础零件的草图绘制开始，对铲斗斗体、斗齿、动臂、摇臂、连杆、液压油缸、连接销轴、安装基座等每一个零部件都进行了精准的特征构建，通过拉伸、切除、倒角、圆角等基础特征命令完成零件实体建模，对关键受力部位的圆角过渡、安装孔位的同轴度、配合面的公差预留都做了符合工程实际的设计处理，确保每个零件的尺寸比例、结构形态都与真实工业产品保持一致。在装配环节，采用自下而上的装配设计思路，先完成单个零件的建模校验，再通过同轴配合、重合配合、平行配合、距离配合等标准装配约束，将所有零件按照实际运动关系完成总装，同时对液压油缸的伸缩行程、各铰接点的转动自由度做了合理的运动仿真设置，能够直观展示工作装置举升、收斗、卸料的完整作业动作逻辑。模型在材质渲染上做了贴近真实设备的处理，对铲斗斗体、动臂等钢结构部件赋予了对应的金属材质，对液压油缸活塞杆做了镀铬亮面的材质表现，对铰接销轴、安装基座等部件区分了不同的材质质感，整体渲染效果清晰展现了部件的结构层次与材质差异。从结构设计来看，该工作装置采用了经典的反转六连杆机构，能够保证作业过程中铲斗的平移性与卸料角度，动臂的结构形态做了合理的受力加强设计，各铰接点的位置布局经过运动学校验，能够满足重载作业下的强度与运动需求，液压油缸的布置位置兼顾了举升力的传递效率与结构的紧凑性，斗齿部分采用了可更换的分体式结构设计，符合实际工程中易损件更换的使用需求。整个模型的装配层级清晰，特征树完整可编辑，能够清晰查看每个零件的建模过程与装配关系，可用于重型工程机械的结构学习、运动仿真分析、作业原理演示，也可作为相关产品改型设计的参考基础，帮助设计人员快速理解装载设备工作装置的结构逻辑与设计要点，为后续的工程出图、有限元受力分析、运动参数优化提供可靠的三维模型基础。
