挖掘装载机动臂工作装置三维设计模型

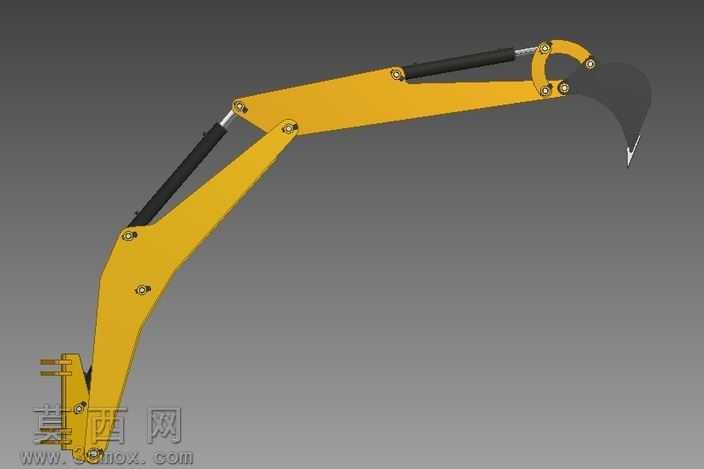

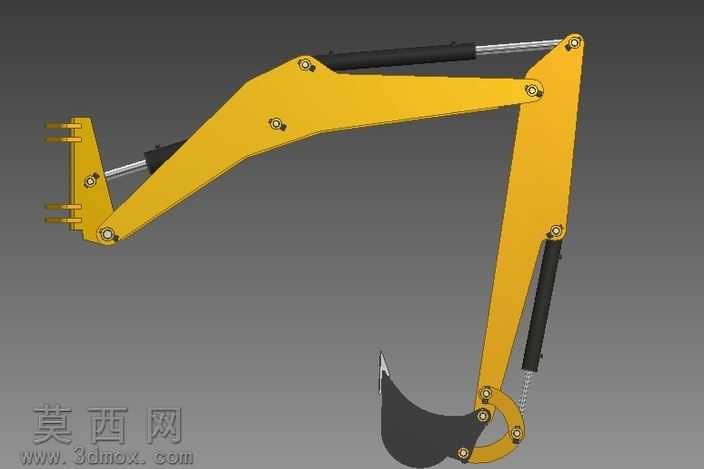

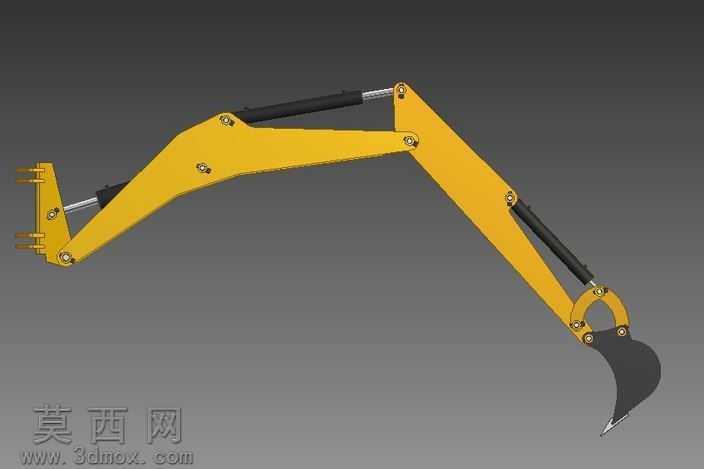

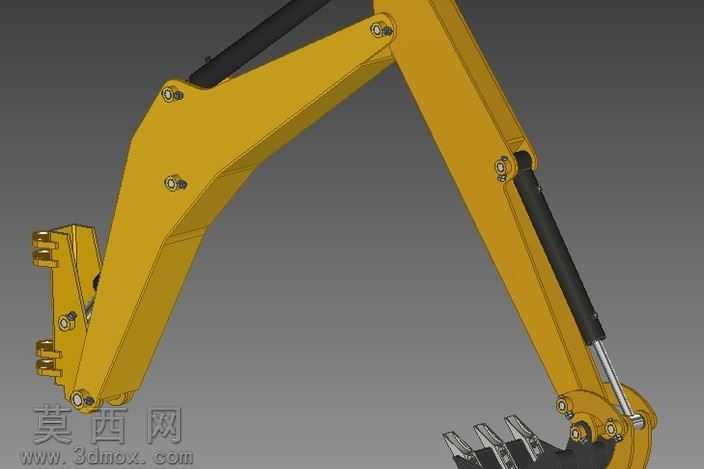

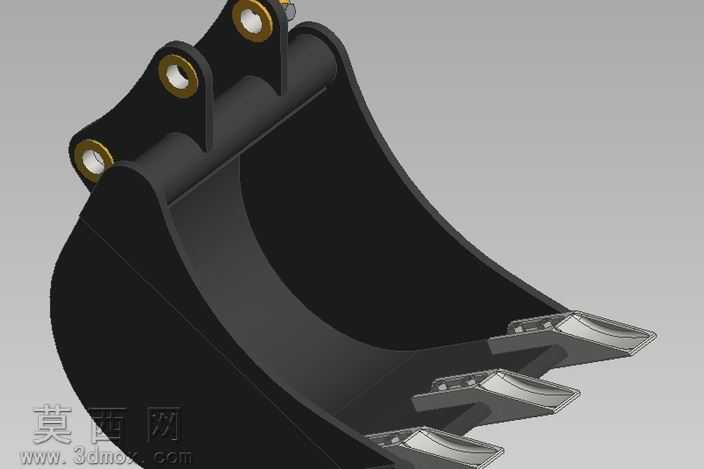

本模型为挖掘装载机反铲作业端的工作装置三维设计成果，完整还原了挖掘臂从连接基座到铲斗末端的全套机械结构，建模过程严格遵循工程机械设计规范，对每一处铰接点位、连接结构都做了精准还原。模型搭建阶段采用自顶向下的设计思路，首先确定动臂、斗杆、铲斗三者的作业运动包络范围，匹配液压油缸的伸缩行程参数，确保各部件在极限作业姿态下不会发生结构干涉，完全符合真实挖掘装载机反铲端的作业逻辑。材质渲染上针对不同部件做了区分处理：主体结构件采用工程机械设备经典的黄色金属漆材质，还原了漆面的哑光金属质感与细微颗粒纹理；液压油缸的缸筒部分做了亮面金属镀铬效果，活塞杆部分做了高精度抛光金属质感，清晰区分缸体与伸缩杆的结构差异；铰接销轴、连接螺栓等紧固件做了发黑处理的金属材质，铲斗斗齿部分做了耐磨合金钢的硬质金属质感，不同材质的区分让整个模型的结构层次清晰可辨。结构细节上，模型完整复刻了动臂的变截面箱型结构，还原了动臂上的加强筋板、铰接耳板、油缸安装座的细节结构，斗杆部分同样还原了箱型焊接结构与各连接点位的加强设计，铲斗部分还原了斗唇、斗齿、侧刃板以及与斗杆连接的铰接耳结构，每一处液压油缸的铰接安装位都做了精准的同轴度设计，确保虚拟装配下各转动副可以顺畅实现相对转动。设计过程中充分考虑了挖掘作业的受力特点，对动臂与基座连接的主铰接点、动臂与斗杆连接的中间铰接点、斗杆与铲斗连接的末端铰接点都做了结构强化设计，匹配液压油缸的支撑点位，还原了真实设备中液压驱动的机械传动逻辑，可用于挖掘装载机工作装置的结构展示、运动仿真教学、作业范围验证等场景，能够直观呈现反铲挖掘装置从动臂举升、斗杆收放、铲斗翻转的全套作业动作逻辑，帮助使用者快速理解挖掘工作装置的机械原理。
