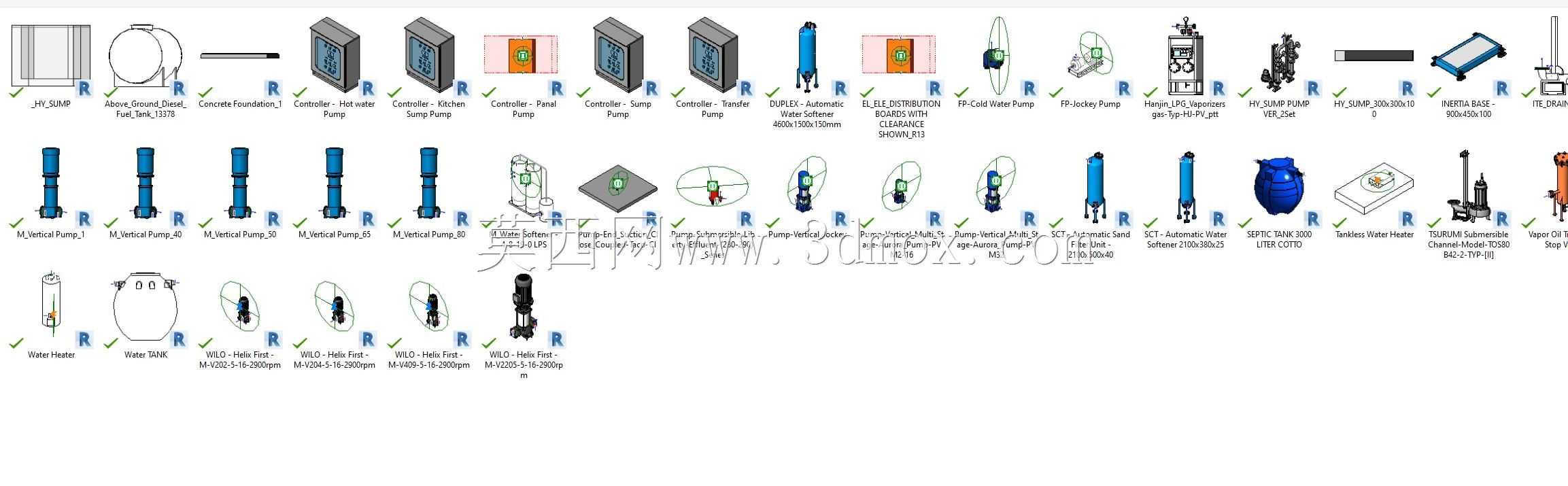

住宅商用空间MEP卫生设施构件合集

　　这套MEP卫生设备构件，覆盖了民用住宅、商业综合体、公共场馆等多场景的卫浴给排水系统配套需求，从家庭卫生间的基础洁具，到公共区域的大流量给排水配件，都能找到对应的标准化构件，适配不同空间的管线排布逻辑。日常做机电管线综合排布时，最头疼的就是卫生洁具与预留管线的对位偏差，很多项目里因为洁具模型精度不足，导致现场安装时出现给水管口错位、排水管坡度不够、检修空间预留不足的问题，这套构件在设计阶段就把安装边界做了明确标注，每个构件都预留了标准的接口对位基准，不管是同层排水还是隔层排水的布置方案，都能直接匹配对应的接口尺寸。从构件的功能划分来看，包含了不同出水方式的龙头组件、不同冲排形式的便器配件、不同安装方式的淋浴构件，还有配套的存水弯、

　　角阀、冲水阀等附属配件，每个构件的外形尺寸都参照现行的建材行业标准设定，比如坐便器的坑距预留了305mm、400mm两种常规规格，立柱盆的进水口高度统一设定在地面完成面以上250mm位置，淋浴龙头的冷热水接口间距严格控制在150mm，和现场施工的预留要求完全对齐。做BIM建模的时候，很多新手容易忽略卫生设备的安装操作空间，比如角阀的安装需要预留至少50mm的扳手操作空间，存水弯的检修口需要预留不小于100mm的操作间隙，这套构件在建模时就把这些隐性的安装边界做了实体化的参考线提示，排布管线的时候不用再反复查规范核对操作距离，能大幅减少管线综合阶段的调整工作量。不同场景下的卫生设备选型差异很大，比如公共卫生间的感应式冲水阀，

　　需要考虑电磁阀的安装尺寸和供电管线的走向，家庭用的恒温淋浴柱，需要兼顾混水阀的安装位置和顶喷的升降范围，这套构件把不同应用场景的专用配件都做了细分，不用再针对特殊场景单独建模改尺寸。构件的外形设计还原了实际产品的结构细节，比如龙头的起泡器结构、便器的水封轮廓、地漏的水封芯结构，这些细节在做碰撞检查的时候能有效避免假碰撞问题，不会因为模型简化把实际存在的结构件漏掉，导致现场安装时出现管线和洁具本体冲突的情况。做精装项目的机电配合时，卫生设备的定位直接影响装饰面的排版，比如台盆的中心线要和墙砖的砖缝对齐，淋浴区的地漏要设置在找坡的最低点，这套构件的定位基准点都设置在构件的安装中心线位置，和装饰排版的定位逻辑一致，

　　对接装饰模型的时候能快速完成对位调整，不用反复偏移构件坐标。针对无障碍卫生间的专用卫生配件，构件也做了对应的适配，比如无障碍扶手的安装底座位置、紧急呼叫按钮的预留高度、坐便器的侧边操作空间，都符合无障碍设计的规范要求，不用再单独调整构件尺寸来满足无障碍设计的参数要求。在管线综合排布过程中，这些卫生设备构件可以作为管线排布的终端定位基准，先确定洁具的安装位置，再反向推导给排水支管的走向和坡度，能有效避免支管绕路、坡度不足的问题，尤其是在下沉式卫生间的排布中，构件的排水口位置直接决定了排水横管的起始标高，能帮助工程师快速控制下沉层的填充厚度，减少不必要的空间浪费。
