PSDC学院标识纪念金属徽章结构设计

　　本次设计的圆形浮雕标识件，最初的需求来自技能实训场景的视觉标识应用，这类带立体字符的圆形金属件，常被用作实训工位标识、技能认证纪念章、教学成果展示铭牌，也可适配设备端的品牌标识安装场景，区别于普通印刷铭牌，立体浮雕结构的耐磨度更高，在高频触碰、长期外露的使用场景下，字符辨识度不会因摩擦、积灰出现明显衰减。从结构设计逻辑来看，整体采用正圆形薄饼式基体，基体厚度控制在3mm，直径设定为40mm，这个尺寸边界既可以保证单手握持时的触感舒适度，也能适配多数工装夹具的装夹范围，后续不管是做冲压成型还是CNC精雕加工，都不需要定制特殊规格的夹具，能有效压缩加工环节的准备周期。基体正面的字符区域采用下沉式浮雕设计，字符凸起高度为0.8mm，

　　这个高度参数是经过多轮验证的：如果凸起高度超过1mm，日常摆放时字符棱边容易因磕碰出现卷边，后续抛光环节的工作量也会大幅增加；如果凸起高度低于0.5mm，浮雕的立体感会明显减弱，光线斜射时的字符辨识度不足，达不到标识展示的效果。字符的棱边全部做了R0.2的圆角过渡，没有尖锐直角，一方面是避免加工过程中刀具崩损，另一方面也能防止日常使用时棱边划伤操作人员，同时圆角过渡的结构在电镀环节可以让镀层更均匀，不会出现直角位置镀层堆积、色差明显的问题。基体背面设计了0.5mm深度的沉台，这个结构主要是为两种安装方式预留空间：如果是作为纪念章使用，沉台可以粘贴背胶绒布，避免金属背面刮伤接触的桌面或者衣物；如果是作为设备标识牌使用，

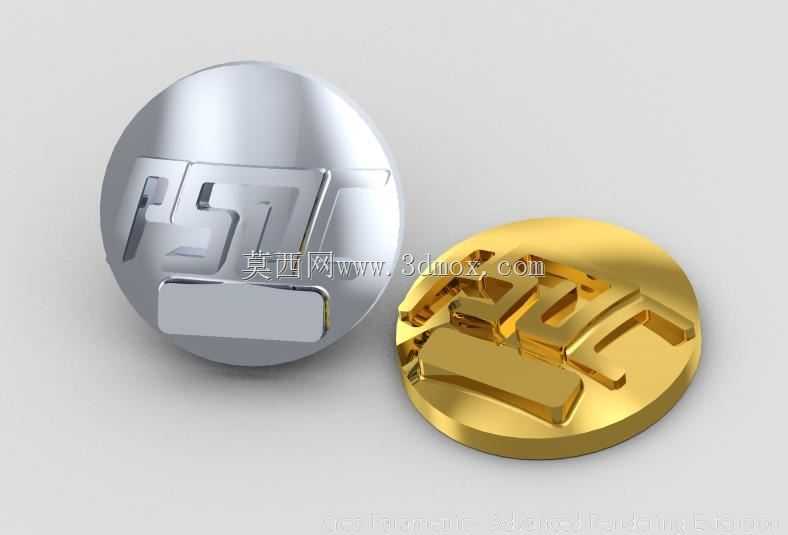

　　沉台可以嵌入强磁片或者粘贴双面胶，不需要在基体上打孔，不会破坏正面的浮雕完整性，安装时也不需要对设备面板做钻孔处理，适配性更强。在建模过程中，字符的曲面过渡是重点处理环节，每个字符的侧面都做了1.5度的拔模斜度，不管后续采用冲压、压铸还是精雕加工，都能顺利脱模或者减少刀具的侧向切削力，避免加工过程中出现字符崩缺的问题。两种材质效果的呈现对应不同的表面处理工艺，银色款对应不锈钢精抛或者铝合金阳极氧化工艺，金色款对应黄铜抛光镀金或者锌合金压铸镀金工艺，两种工艺对应的基体结构完全一致，不需要单独开模或者调整加工程序，只需要更换毛坯材质和表面处理流程即可，能覆盖不同预算的应用需求。从实际使用场景的适配性来看，这个结构除了作为标识徽章使用，

　　稍作尺寸缩放也可以作为设备的操作按钮帽、工装夹具的定位标识块，圆形的基体没有方向性要求，安装时不需要刻意调整角度，只要中心对齐即可，降低了现场安装的对位难度。浮雕字符的间隙宽度控制在1.2mm以上，不会出现加工时刀具无法进入的窄缝，后续清洁时也可以用软毛刷直接清理缝隙里的积灰，不会因为缝隙过窄藏污纳垢，长期使用后依然能保持字符的清晰可读。基体的边缘做了R1的圆弧倒角，没有锋利的外圈棱边，不管是手持还是安装在设备外露位置，都不会出现割手的问题，符合机械产品的安全设计要求。在结构强度验证环节，针对3mm厚度的基体做了侧向受力仿真，当受到15N的侧向冲击力时，基体的变形量小于0.1mm，不会出现明显的弯折变形，字符区域的应力集中系数控制在1.2以内，正常使用过程中不会出现字符断裂脱落的问题。
