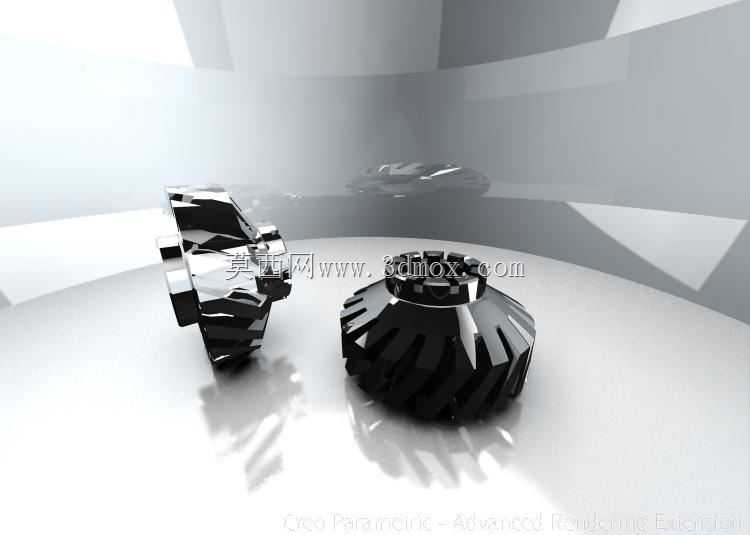

工业传动用螺旋锥齿轮结构设计

项目分类:齿轮 发布时间:2022-01-13 ID:503269
  • 工业传动用螺旋锥齿轮结构设计

  在各类需要交错轴动力传递的工业设备场景中,螺旋齿轮的应用覆盖了从机床主轴进给箱、汽车驱动桥差速单元到重型矿山输送设备的传动链路,这类零件的核心作用是在轴线呈空间交错的两根轴之间实现平稳的扭矩与转速传递,相比直齿锥齿轮,其啮合过程是渐进式的齿面接触,不会出现整齿突然进入啮合的冲击,因此在中高速重载的传动工况下能有效降低运行噪音与齿面接触应力。从实际设备选型的角度来看,这类螺旋齿轮的安装边界需要严格匹配配对齿轮的轴交角,常规应用中轴交角多为90度,但部分非标传动场景下也会根据设备内部空间布局调整轴交角参数,设计时需要先明确安装轴的跨距、轴承座的定位基准面,确保齿轮装配后齿面的接触斑点位于齿高中部偏向小端的位置,

  避免出现边缘接触导致的早期磨损。在设计思路层面,这类螺旋齿轮的齿向螺旋角需要配对设计,保证啮合时两轮的法向模数与压力角完全一致,齿厚参数需要根据传动侧隙的要求做公差匹配,对于需要正反转的传动场景,齿厚的减薄量需要控制在合理范围,既要保证正反向切换时的回程误差满足设备精度要求,又要避免侧隙过小导致运转卡滞、润滑脂无法进入啮合面的问题。齿形部分的粗设计阶段,需要先根据传递的额定扭矩计算轮齿的弯曲疲劳强度与接触疲劳强度,确定齿宽、分度圆直径等核心参数,齿宽过大容易导致载荷沿齿向分布不均,齿宽过小则会在重载下出现轮齿折断的风险,通常齿宽系数会根据齿轮的悬臂布置还是简支布置做对应调整,悬臂布置的齿轮齿宽系数取较小值,

  降低轴端变形对齿面接触的影响。外形结构上,这类螺旋齿轮多采用带轮毂的盘式结构,轮毂的内孔尺寸需要匹配安装轴的直径,键槽的位置与尺寸需要符合传动件的安装标准,保证扭矩传递时键连接的强度足够,部分需要轻量化设计的应用场景会在轮辐部分做减重孔设计,但减重孔的位置需要避开轮齿的应力集中区域,避免削弱轮体的整体刚度。实际装配过程中,需要通过调整垫片的厚度来控制两个配对齿轮的安装距,保证齿面的啮合间隙在合理区间,运转初期需要采用极压锂基脂做润滑,在齿面形成稳定的油膜后再逐步加载到额定工况,避免初期干摩擦导致的齿面点蚀。在设备的日常运维场景中,这类螺旋齿轮的磨损状态可以通过传动噪音的变化、输出轴的回转精度来判断,

  当齿面磨损量超过齿厚的10%时就需要及时更换,避免出现断齿导致的整个传动链路损坏。从三维建模的角度来看,这类齿轮的齿面是复杂的空间螺旋曲面,建模时需要先建立齿坯的基准特征,再通过螺旋线引导的扫掠或者参数化齿廓生成的方式构建单个轮齿,之后通过圆周阵列得到完整的轮齿结构,建模过程中需要注意齿根部分的圆角过渡,避免应力集中的尖角结构,同时要预留出后续加工的工艺基准,比如端面的装夹定位面、内孔的加工余量,确保建好的三维模型可以直接对接后续的数控加工工艺,不需要做额外的特征修补。对于不同工况下的螺旋齿轮,材料选择也有明确的区分,低速重载的场景多采用20CrMnTi渗碳淬火处理,齿面硬度可以达到HRC58-62,芯部保持足够的韧性来承受冲击载荷,中低速轻载的场景则可以采用45钢调质处理,降低加工成本的同时满足使用强度要求。
