希内布拉2间歇驱动机构三维建模作品

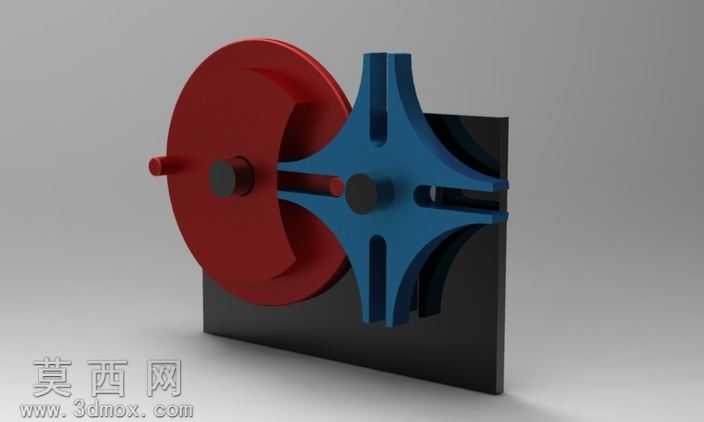

本作品为希内布拉2型间歇驱动机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别完成主动凸轮构件、从动槽轮构件、安装基座、定位销轴等独立零件的特征建模，再通过同轴配合、面重合配合、间隙限位配合完成整体装配约束，确保机构运动仿真时无干涉、无过约束问题。材质设置阶段，主动凸轮构件采用哑光红色工程塑料材质，调整漫反射粗糙度参数至0.35，添加细微的磨砂纹理贴图模拟真实注塑件表面质感；从动十字槽轮采用哑光蓝色工程塑料材质，粗糙度参数设置为0.32，边缘处添加轻微的倒角高光效果，还原机加工零件的边缘处理特征；安装基座采用哑光黑色硬质板材材质，粗糙度设置为0.4，添加细微的颗粒纹理模拟密度板或黑色阳极氧化金属板的表面质感；定位销轴采用深灰色金属材质，金属度参数调整至0.7，粗糙度0.2，模拟发黑处理的标准销轴外观。渲染阶段采用三点布光方案，主光源从左上方45度角投射，开启软阴影效果，阴影柔和度设置为0.6，辅光源从右侧补光降低暗部死黑区域，顶部添加轮廓光勾勒构件边缘轮廓，背景采用浅灰色渐变背景突出机构主体，渲染输出时开启全局光照与环境光遮蔽，增强构件衔接处的体积感与真实感。结构设计上，主动件为带凸锁止弧的偏心圆盘凸轮，从动件为带四个径向槽的十字槽轮，当主动凸轮连续回转时，凸轮上的圆柱销依次进入从动槽轮的径向槽，带动槽轮完成90度的间歇回转，当圆柱销脱离径向槽后，凸轮上的凸锁止弧与槽轮的凹锁止弧贴合，将槽轮锁止在固定位置，实现精准的间歇分度传动，整体结构紧凑，传动平稳无冲击，可作为间歇传动机构的教学演示模型使用。建模过程中对槽轮的槽口位置、凸轮销的偏心距、锁止弧的配合半径都做了参数化关联，可通过调整参数快速修改传动分度角与运动节拍，适配不同的间歇传动使用场景，所有配合间隙均按照实际装配公差设置，确保3D打印后可直接装配实现真实的运动效果。
