对开式齿轮箱壳体三维结构设计

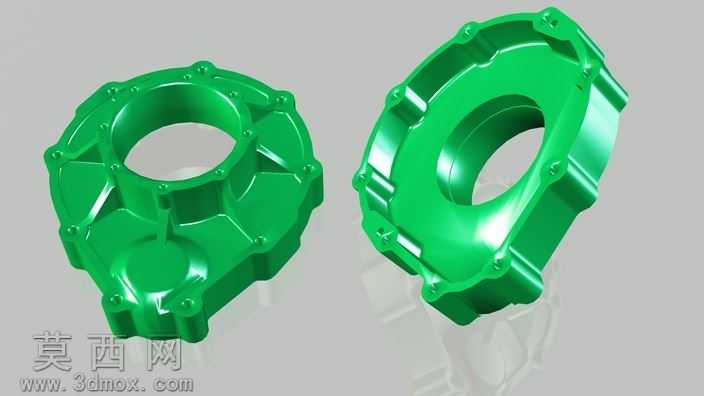

本作品为对开式齿轮箱壳体的三维设计成果，建模过程中严格遵循机械传动部件的装配适配逻辑，首先以齿轮传动副的安装空间、轴系排布尺寸为核心基准，先绘制单侧壳体的二维轮廓草图，通过拉伸、切除、拔模等基础特征构建壳体的主体型腔结构，精准预留出轴承安装位、轴孔穿设通道的尺寸公差，确保后续装配时轴系部件可顺利嵌入且无干涉。建模阶段针对壳体的合箱定位需求，在两个对开壳体的贴合面处设计了均匀排布的螺栓连接凸台，每个凸台位置都经过受力校核，保证合箱后连接强度可承受齿轮传动产生的径向与轴向载荷，同时在壳体外侧设计了交错分布的加强筋结构，既提升壳体整体刚性，避免传动过程中产生形变，又合理控制壳体整体重量，减少不必要的材料冗余。材质渲染阶段选用工程常用的铸钢材质表现，通过调整材质的粗糙度、反光度参数，还原铸件壳体经过表面处理后的哑光带微光泽质感，同时对型腔内壁、安装孔位等机加工面单独赋予金属高光材质，区分铸造面与机加工面的视觉差异，清晰呈现不同加工区域的结构特征。结构设计上充分考虑齿轮箱的实际使用需求，壳体型腔轮廓完全适配内部齿轮的转动轨迹，预留出足够的润滑储油空间，壳体边缘的凸缘、安装耳位均按照通用安装标准设计，可直接适配对应规格的支架安装需求。整体设计思路围绕实用性与工艺性展开，所有特征均符合铸造、机加工的工艺要求，无倒扣、薄壁等不利于生产的结构，两个对开壳体的贴合面经过精准的配合公差设计，合箱后可实现良好的密封效果，避免润滑油渗漏，同时壳体外部的加强筋排布兼顾散热需求，可在齿轮传动过程中增大壳体散热面积，提升齿轮箱长时间运行的稳定性。
