喂养机专用带式输送机架体结构设计

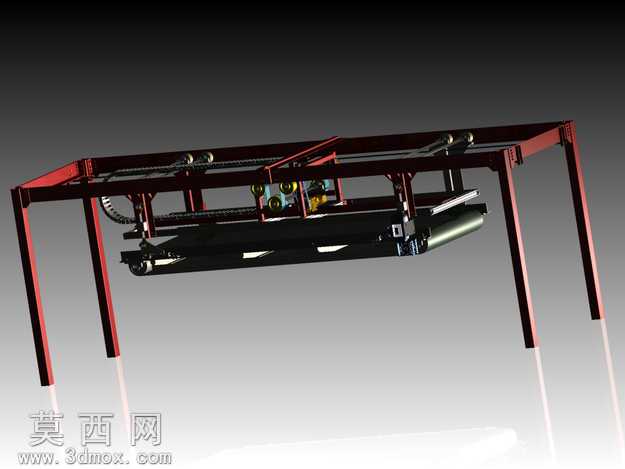

本模型为适配喂养机作业场景的带式输送机结构，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循机械设计公差配合规范，对机架、传动辊组、张紧机构、驱动安装位等核心部件进行1:1等比例还原，确保各装配部件间无干涉、装配关系完全符合实际生产装配逻辑。渲染阶段采用哑光金属材质模拟方钢焊接机架的表面质感，对传动辊表面赋予哑光橡胶材质还原输送带承托辊的真实触感，驱动端的链轮、轴承座等标准件采用镀铬金属材质区分功能部件，背景采用渐变深灰突出设备主体结构，通过三点布光方案凸显机架的焊接拼接结构与各部件的装配层次，阴影效果柔化处理避免遮挡结构细节。结构设计上，采用矩形方钢焊接形成整体门式机架，四条支撑腿做底部平齐处理保证放置稳定性，机架上部预留输送带安装平面，中部设置横梁用于安装驱动电机、传动链轮与张紧调节机构，下部设置托辊组承托输送带重载段，避免输送带受物料重力下凹变形；传动端采用链轮链条传动结构，可通过调节螺栓调整张紧度适配不同长度的输送带需求，机架侧边预留防护板安装位，可根据实际使用场景加装安全防护结构。设计思路围绕喂养机的物料输送需求展开，针对养殖场景下物料输送的平稳性、设备易维护性进行优化，机架采用标准化方钢型材降低加工成本，所有传动部件均采用市面通用标准件，便于后期故障更换与维护，整体结构重心偏低，运行过程中振动幅度小，可稳定承接上游物料并匀速输送至喂养机指定工位，输送带的运行速度可通过更换不同齿数的链轮进行调节，适配不同投喂量的作业需求，模型完整保留了各部件的建模参数与装配约束关系，可直接导出工程图用于生产加工参考，也可用于喂养机整机组装的虚拟装配验证，排查整机布局中的干涉问题。
